TE0720-03-1CFA-EXT


価格(税別)39,100円
在庫3
納期ご注文後2日以内
カートに追加

ZYNQモジュール本体(TE0720-03-1CFA本体基板)と拡張ボード(TE0703-05)とのセットです。温度・スピードグレードは1Cです。ベースボードに乗せて、すぐに使用を開始できます。



TE0720-03-1CFAとは

TE0720-03-1CFAは、ギガビットイーサネットトランシーバ、1GB DDR3 SDRAM、コンフィギュレーション、データストレージ用の32MBフラッシュメモリなど、電圧用の強力なスイッチング電源を備えたSoCモジュールです。ザイリンクスZynq-7020を内蔵しています。
堅牢な高速コネクタは、多数の入力と出力を提供します。 4×5cmのフォームファクタを備えたモジュールは、電気的にほとんどの互換性があります。
商業温度範囲0℃〜+70℃をカバーします。



【特長】

  • Xilinx XC7Z020-1CLG484C
  • 優れた耐衝撃性と耐震性
  • ARMデュアルコアCortex-A9 MPCore
  • 10/100/1000 Base ギガビットイーサネットトランシーバ(PHY)
  • SGMIIはB2Bコネクタで利用可能
  • USB 2.0高速ULPIトランシーバ
  • 32ビット幅の1 GB DDR3 SDRAM
  • 32 MBのQSPIフラッシュメモリ
    (コンフィギュレーションおよびデータストレージ用)
  • 8GB e.MMC(オプションで最大32 GBまで可能)
  • プラグイン・モジュール、2×100ピン
    および1×60ピン高速ヘマフロディティック・プラグ
  • 152ピンのFPGA I / O(75個のLVDSペアが可能)と
    14ピンのMIOがB2Bコネクタで利用可能
  • オンボードDC-DC高電力コンバータ
  • 4.0A x 1.0V電源
  • 1.5 A x 1.5 V電源
  • 1.5 A × 1.8 V電源
  • システム管理と電源シーケンス
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • 有効なMACアドレスと2KシリアルEEPROM
  • 固有のシリアル番号を持つSHA-256認証チップ
  • RTC、温度補償済み
  • 3つのユーザLED
  • 良好なシグナルインテグリティのために均一に分布した電源ピン

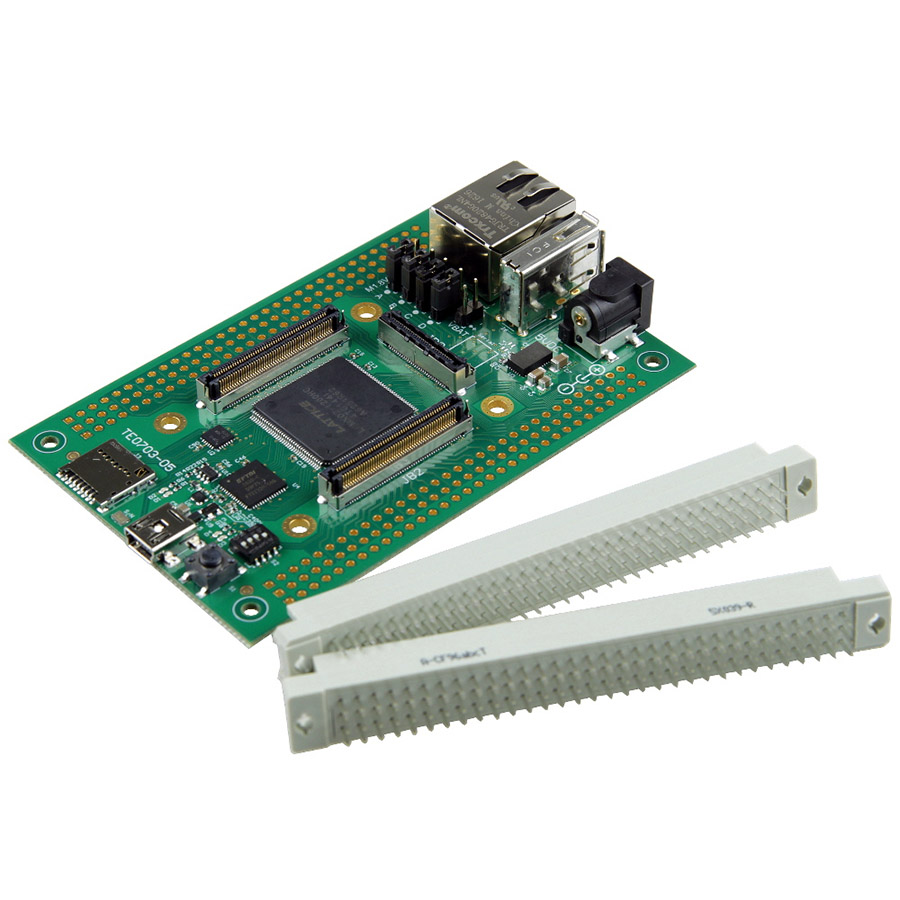

TE0703-05とは

TE0703-05はTE0720「ZYNQ SoCマイクロモジュール」を搭載・拡張するための拡張ベースボードです。


【特長】

  • キャリアコントローラCPLD(ラティスLCMXO2-1200HC)
  • 2個のVG96コネクタ(取り付け穴と半田パッド)
  • SDIOポートエキスパンダと電圧レベル変換
  • マイクロSDカードのコネクタ – ZYNQ SDIO0ブータブルSDポート
  • 4つのユーザLED
    • D1とD2はキャリアコントローラに接続され、その機能はファームウェアに依存します
    • D3及びD4は、4×5モジュールB2Bコネクタピンに接続され、直接モジュールにより制御されます
  • ミニUSBコネクタ(USBのJTAGおよびUARTインタフェース)
  • ユーザープッシュボタン x1
    • 「インテリジェントキャリアコントローラ(ICC)」に接続され、
          モジュールのリセットボタンとして使用することができます
    • その他の使用可能な、実際の関数はICCにロードされたコードに依存します
  • RJ45コネクタのGbE
  • USBホストコネクタ
  • 5V 電源用バレルジャック
  • 3.3V電源用統合型インダクタ(Enpirion社EN6347)を用いた
    4A高効率パワーSoCのDC-DCステップダウンコンバータ
  • Trenz 4×5モジュールソケット(3×SamtecのLSHMシリーズコネクタ)
  • USB JTAGおよびUARTインタフェース(FTDIのFT2232H)、ザイリンクスツールやその他多くのツールとの互換性があります
  • 4つのユーザーDIPスイッチ
    • 「インテリジェントキャリアコントローラ」の許可/禁止の更新を有効にします
    • MIO0(ICCとモジュールによって読み取り可能な信号)
    • 2つの「モード」ビット



製品名 価格(税別)
TE0720-03-1CFA-EXT ¥39,100 カートに入れる
