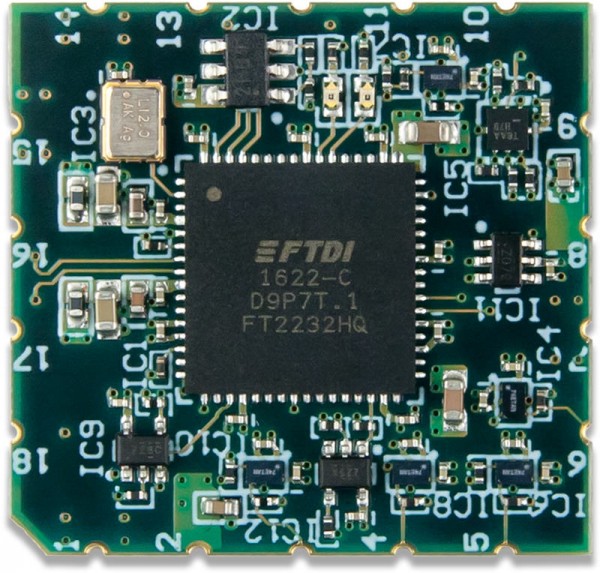

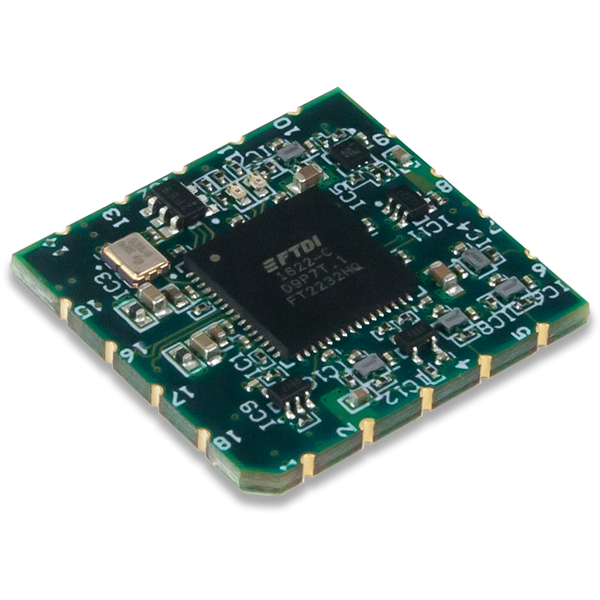

JTAG-SMT3-NC：UARTインターフェースを備えた表面実装プログラミングモジュール

ジョイントテストアクショングループ（JTAG）-SMT3-NCは、ザイリンクスのフィールドプログラマブルゲートアレイ（FPGA）用のコンパクトで完全な完全自己完結型の表面実装プログラミングモジュールです。JTAG-SMT3-NCは、3.3Vの主電源と独立したVref電源を使用してJTAGおよびUART信号を駆動します。すべてのJTAG信号は、1.8V〜5.5Vの信号電圧を可能にする高速24mAスリーステートバッファを使用し、バスの速度を上げます。 30MBit /秒まで。すべてのUART信号は、1.8V〜5.5Vの信号電圧と最大12Mbaudのバス速度を可能にする高速24mAバッファを使用します。JTAGバスは、プログラミング中にアクティブに駆動される場合を除いて、SMT3-NC信号が高インピーダンスで保持されるため、他のデバイスと共有できます。モジュールには、iMPACT、ChipScope＆trade;、Vivado、EDKを含むすべてのザイリンクスツールから直接アクセスできます。ユーザーはモジュールをターゲットボードに直接ロードし、他のコンポーネントと同じようにリフローできます。SMT3-NCモジュールはCE認定を受けており、EURoHSおよびREACH指令に完全に準拠しています。モジュールはUSBD +（DP）およびD-（DM）をルーティングします。）パッドに信号を送り、システム設計者がUSBコネクタのタイプとシステムボード上のその位置を選択できるようにします。個々のモジュールの水分レベル（MSL）はMSL 6です。ボードの選択についてサポートが必要ですか？プログラミングソリューションの比較表を手伝いましょう！

特徴

UARTサイドチャネルを備えたザイリンクスFPGA向けの小型で完全なオールインワンJTAGプログラミング/デバッグソリューション
ザイリンクスツールと互換性があります
最大30Mbit /秒のJTAGバスを駆動できる高速USB2.0ポート（周波数はユーザーが設定可能）
PS_SRST_Bピンのオープンドレインバッファにより、デバッグソフトウェアはザイリンクスのZynq＆reg;のプロセッサコアをリセットできます。プラットホーム
デュアルチャネルUSBコントローラーは、JTAGインターフェイスとUARTインターフェイスの両方への同時アクセスを提供します
JTAG信号とUART信号用に個別のVrefを使用すると、各インターフェイスを異なる電圧（1.8V〜5.5V）で動作させることができます。
スモールフォームファクタの表面実装モジュールは、ターゲットボードに直接ロードできます

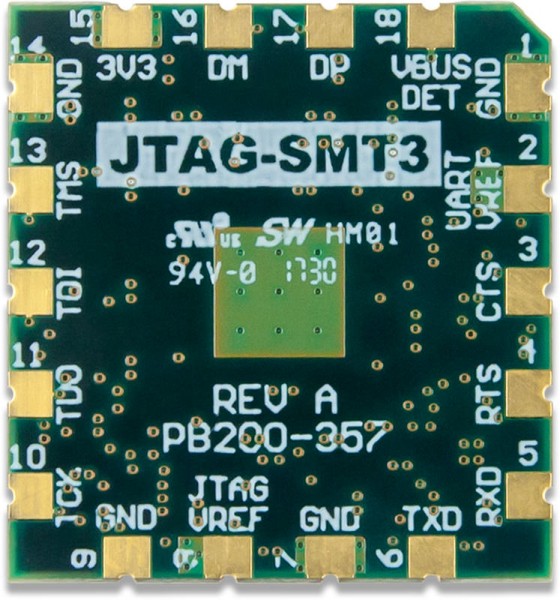

USB D +およびD-信号はパッドにルーティングされ、USBコネクタをホストPCBの任意の場所に配置できます
VBUS_DETECTピンを使用すると、モジュールがPCに接続されていない場合の消費電流を削減できます。

納品物

UARTインターフェースを備えた1x JTAGSMT3-NC表面実装プログラミングモジュール
