トレンツ社ボードの選び方ガイド

ボードを選ぶ際、たくさん機能やオプションがあってわかりづらい…。
そんなお悩みを解決するべく、ボードを選ぶポイントをまとめました。
※画像にカーソルを合わせて任意の文字列をクリックすると商品説明に移動します。

ボードの選び方ガイド図

TE0710を選んだあなた

標準の4x5cmモジュールで、
100Mのイーサネットが2個も付いていてお得です。
DDR3メモリも512MB乗っているので、Microblazeも動きます。
»TE0710はこちら

Device list	Connectors	SDRAM [MByte]max	Flash [MByte]	Ethernet PHY	Total I/O	Other Features
35T,50T,75T,100T	2 x Samtec LSHM	512 DDR3	32	2 x 100MBit	112	Single Supply

TE0711を選んだあなた

標準の4x5cmモジュールです。
DDR3メモリはありませんが、USB2で手軽に通信できます。

»TE0711はこちら

Device list	Connectors	Flash [MByte]	MEMS Oscillator	USB PHY	Total I/O	Other Features
35T,50T,75T,100T	3 x Samtec LSHM	32	100MHz	USB2.0 UART/FIFO	178	Single Supply

TE0712を選んだあなた

標準の4x5cmモジュールです。
ギガビットトランシーバとネットワークが使えます。

»TE0712はこちら

Device list	Connectors	SDRAM [MByte]max	Flash [MByte]	USB PHY	Total I/O	GBit Ttansceivers	Other Features
15T - 200T	3 x Samtec LSHM	1024 DDR3L	32	USB3.0	152	4 x GTP	Proglammablre Clock Generator,Single Supply

TE0713を選んだあなた

標準の4x5cmモジュールです。
ギガビットトランシーバとUSB3.0が使えます。
Trenz社のボードでUSB3.0が付いているのはこれのみです。

»TE0713はこちら

Device list	Connectors	SDRAM [MByte]max	Flash [MByte]	USB PHY	Total I/O	GBit Ttansceivers	Other Features
15T - 200T	3 x Samtec LSHM	1024 DDR3L	32	USB3.0	152	4 x GTP	Proglammablre Clock Generator,Single Supply

TE0714を選んだあなた

とにかく小型な4x3cmモジュールです。
ギガビットトランシーバが使えますが、メモリは乗っていません。

»TE0714はこちら

Device list	Connectors	Flash [MByte]	Total I/O	GBit Ttansceivers	Other Features
15T,35T,50T	2 x Samtec LSHM	16	144	4 x GTP	AES

TE0741を選んだあなた

Kintex-7を搭載した唯一のボードで、Trenz標準4x5cmサイズです。
ギガビットトランシーバのGTXも8個使えます。
ネットワークやUSBは使えません。

»TE0741はこちら

Device list	Connectors	Flash [MByte]	Total I/O	GBit Ttansceivers	Other Features
70T, 160T, 325T, 410T	3 x Samtec LSHM	32	144	8 x GTP	Proglammablre Clock Generator,Single Supply

TE0841を選んだあなた

Kintex UltraScale+を搭載したボードで、Trenz標準4x5cmサイズです。
2GByteのDDR4メモリが乗っているほか、8個のギガビット
トランシーバGTHが使えます。USBやネットワークのチップは
乗っていないので、必要な場合はベースボード側でご用意ください。

»TE0841はこちら

Device list	Connectors	SDRAM [MByte]max	Flash [MByte]	USB PHY	Total I/O	GBit Ttansceivers	Other Features
15T - 200T	3 x Samtec LSHM	1024 DDR3L	32	USB3.0	152	4 x GTP	Proglammablre Clock Generator,Single Supply

ボードの選び方ガイド図

TE0715を選んだあなた

標準の4x5cmのZYNQでありながら、GTXが使えます。
USB2.0とギガLANも搭載しています。
小規模なXC7Z015と、中規模のXC7Z030から選べます。

»TE0715はこちら

Device list	Connectors	SDRAM [MByte]max	Flash [MByte]	Ethernet PHY	USB PHY	Total I/O	GBit Ttansceivers	Other Features
Z-7015 Z-7030 Z-7012S	3 x Samtec LSHM	1024 DDR3	32	1GBit	USB2.0	132+ 14MIO	Z-7015:4xGTP Z-7030:4xGTX	Proglammablre Clock Generator,Real Time Clock,Single Supply

TE0720を選んだあなた

標準の4x5cmモジュールで、最もバランスの取れた製品です。
USB2.0とギガLANも搭載しています。
ギガビットトランシーバ(GTX)はありません。
ギガビットトランシーバが必要な場合はTE0745がおすすめです。

»TE0720はこちら

Device list	Connectors	SDRAM [MByte]max	Flash [MByte]	e.MMC	Ethernet PHY	USB PHY	Total I/O	Other Features
Z-7020 Z-7014S	3 x Samtec LSHM	1024 DDR3	32	up to 32GByte	1GBit	USB2.0	152+ 14MIO	Real Time Clock, Single Supply

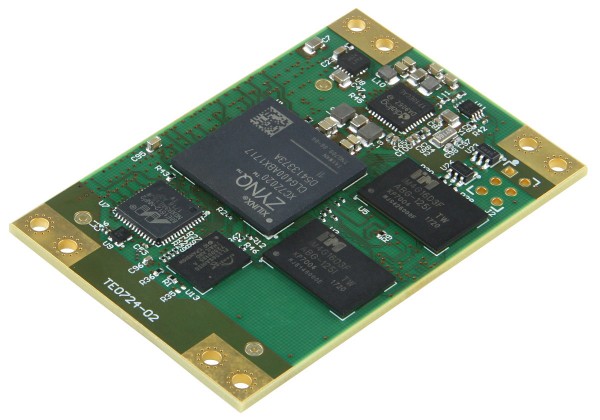

TE0724を選んだあなた

6x4cmという変則的なサイズのボードです。
CANとギガビットイーサが使えるので、自動車関係の開発・実験に
適しています。

»TE0724はこちら

Device list	Connectors	SDRAM [MByte]max	Flash [MByte]	EEPROM	Ethernet PHY	Total I/O	Other Features
Z-7010 Z-7020	1 x Samtec ST5	1024 GByte DDR3L	32	MAC Address	1GBit	PL:64 PS:20	CAN, Single Supply

TE0728を選んだあなた

6x4cmという変則的なサイズのボードです。
CANが使えるほかautomotive用のXA7Z020を搭載しているので、
自動車関係の開発・実験に適しています。
TE0724との違いは、ギガビットイーサの代わりに100MのLANが2個
付いていることです。

»TE0728はこちら

Device list	Connectors	SDRAM [MByte]max	Flash [MByte]	EEPROM	Ethernet PHY	Total I/O	Other Features
XA7Z020 (automotive)	3 x Samtec SEM	512 DDR3	16	8KByte	2 x 100MBit	124+30MIO	Automotive,Time Clock, CAN,Single Supply

TE0729を選んだあなた

5.2x7.6cmというTrenz標準サイズのボードです。
ギガビットイーサ＋100MのLANが2個付いていて、
ネットワークが3つもあります。その他、USB2.0やRTCもあります。
とにかくネットワークのポートがたくさんほしい方にお勧め。

»TE0729はこちら

Device list	Connectors	SDRAM [MByte]max	Flash [MByte]	e.MMC	Ethernet PHY	USB PHY	Cooling Solution	Total I/O	Other Features
Z-7020	3 x Samtec LSHM	512 DDR3	32	4-64 GByte	2x100MBit, 1GBit	USB2.0 OTG	available	136+14MIO	Real Time Clock, Single Supply

TE0745を選んだあなた

標準の5.2x7.6cmモジュールです。
ギガビットイーサとUSB2.0を備え、Gigazeeを大規模化したような
バランスの取れた製品です。

»TE0745はこちら

Device list	Connectors	SDRAM [MByte]max	Flash [MByte]	Ethernet PHY	USB PHY	Total I/O	GBit Ttansceivers	Other Features
Z-7030 Z-7035 Z-7045	3 x Samtec ST5	1024 DDR3L	64	1GBit	USB2.0 OTG	250+ 6 MIO	8 x GTX	Real Time Clock, Single Supply

TE0782を選んだあなた

8.5x8.5cmという変則的なサイズのボードです。
ギガビットイーサを2個、USB2.0を2個、ギガビットトランシーバを
16個という、ZYNQのすべての機能をフルに活かした大型ボードです。
ZYNQで最も大規模なFPGAを搭載しています。

»TE0782はこちら

Device list	Connectors	SDRAM [MByte]max	Flash [MByte]	e.MMC	Ethernet PHY	USB PHY	Total I/O	GBit Transceivers	Other Features
Z-7035 Z-7045 Z-7100	3 x Samtec QTH	1024 DDR3	32	4-64 GByte	2 x 1GBit	2 x USB2.0 OTG	250+2MIO	16 x GTX	Programable Clock Generator,Real Time Clock,Single Supply

TE0820を選んだあなた

Gigazee TE0720の上位互換となる4x5cmモジュールです。
ボード上にUSB2.0やギガビットイーサが乗っているので、
ベースボードでは、ほぼコネクタに繋ぐだけでシステムが構築
できます。Gigazeeとのピン互換性もあります。
各種の4x5cmベースボードが使用できます。

»TE0820はこちら

Device list

Connectors

SDRAM
[MByte]max

Flash
[MByte]

e.MMC

Ethernet
PHY

USB
PHY

Total I/O

GBit
Transceivers

Other Features

ZU2CG,ZU3CG,
ZU4CG,ZU5CG,
ZU2EG,ZU3EG,
ZU4EG,ZU5EG,
ZU4EV,ZU5EV

3 x Samtec LSHM

4096 DDR4

128

4-64
GByte

4 -64GBit

USB2.0 OTG

132+14

MIO

PS GTR 4

Programable Clock Generator,
Single Supply

TE0808を選んだあなた

ZU6CG～ZU15EVといった、大規模のFPGAが乗ったモジュールです。
画像認識や人工知能など、大きな演算向きです。
TEBT0808ベースボードが使用できます。

»TE0808はこちら

Device list	Pin Package	Connectors	SDRAM [MByte]max	Flash [MByte]	Total I/O	GBit Ttansceivers	Other Features
ZU6CG,ZU9CG, ZU6EG,ZU9EG, ZU15EG	C900	4 x Samtec ST5	8192 DDR4	128	204+65MIO	4 x GTR, 16 x GTH	Proglammablre Clock Generator,Single Supply

TE0803を選んだあなた

ZU2CG～ZU5EVといった、小規模のFPGAが乗ったモジュールです。
TEBT0808ベースボードが使用できます。

»TE0803はこちら

Device list	Pin Package	Connectors	SDRAM [MByte]max	Flash [MByte]	Total I/O	GBit Ttansceivers	Other Features
ZU2CG,ZU3CG,ZU4CG, ZU5CG,ZU2EG,ZU3EG, ZU4EG,ZU5EG,ZU4EV,ZU5EV	C784	4 x Samtec ST5	8192 DDR4	128	156+65MIO	4xPS GTR, 4xGTH(nur ZU4+ZU5)	Proglammablre Clock Generator, Single Supply

TE0807を選んだあなた

ZU4CG～ZU7EVといった、中規模のFPGAが乗ったモジュールです。
適合するベースボードは不明です。

»TE0807はこちら

Device list	Pin Package	Connectors	SDRAM [MByte]max	Flash [MByte]	Total I/O	GBit Ttansceivers	Other Features
ZU4CG,ZU5CG,ZU7CG, ZU4EG,ZU5EG,ZU7EG, ZU4EV,ZU5EV,ZU7EV	B900	4 x Samtec ST5	8192 DDR4	128	204+65MIO	4xPS GTR, 16xGTH	Proglammablre Clock Generator, Single Supply

ベースボードとの組み合わせなど

ご購入前の用途に応じたボードの選定につきましては、無料でご相談を承っております。
また、FPGAボードとベースボードの組み合わせなどについてもお答えいたしますので、
お気軽にお問い合わせください。
