TE0711-01-100-2I


価格(税別)38,800円
在庫
納期販売終了品
スピードグレード2IおよびUSBを備えた高IO産業グレードXilinx Artix-7 100Tモジュール

この商品はメーカーで取扱終了となっており、
後継機種 TE0711-02-72I-1-A が存在します。

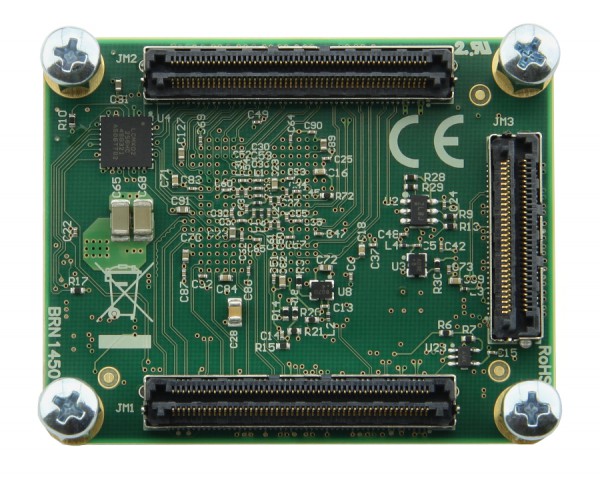

Trenz Electronic TE0711-01-100-2Iは、構成および操作用のザイリンクスArtix-7 100T、32MバイトクワッドSPIフラッシュメモリ、およびすべてのオンボード電圧用の強力なスイッチモード電源を統合した産業グレードFPGAモジュールです。多数の構成可能なI/Oは、堅牢な高速スタッキングストリップを介して提供されます。これらはすべて、最も競争力のある価格で、クレジットカードよりも小さい小さな設置面積で提供されます。4 x 5 cmのフォームファクタのモジュールは、相互に完全に機械的および電気的に互換性があります。すべての部品は、少なくとも工業用温度範囲-40°C〜+ 85°Cです。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクスArtix-7 XC7A100T-2CSG324I、
  • 衝撃と高い振動に耐える
  • 32MByte QSPIフラッシュメモリ
  • 100 MHz MEMSオシレーター
  • 2 x 100ピンおよび1 x 60ピンのかみそりビーム高速雌雄同体ターミナル/ソケットストリップ（標準4 mm）を備えたプラグオンモジュール
  • ボード間コネクタで利用可能な178個のFPGA I/O（84個の差動ペア）
  • オンボードの高効率DC-DCコンバーター
    • 4.0 A x 1.0 V電源レール
    • 1.0 A x 1.8 V電源レール
    • 1.0 A x 1.5 V電源レール
  • システム管理と電源シーケンス
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • 4つのLED（3つはユーザー設計で自由に使用、1つのシステムコントローラーCPLDステータスLED）
  • FTDI FT2232H USB 2.0高速からUART/FIFO
  • 良好なシグナルインテグリティのための均等に広がった電源ピン
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0711-01-100-2I Trenz Electronic 4 x 5 cmマイクロモジュール
  • 8 xネジ
  • 4 xボルト

追加情報


リンク



製品名 価格(税別)
TE0711-01-100-2I ¥38,800販売終了
