Gigazeeについて

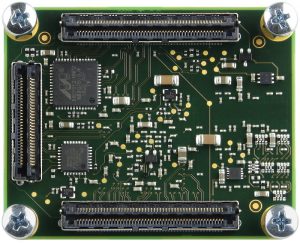

TE0720"GigaZee（ギガジー）ZYNQモジュール"

トレンツエレクトロニック社のGigaZee(TE0720)は、XILINXのSoC「ZYNQ XC7Z020」をベースに、ギガビット・イーサネット、1GByteのDDR3 SDRAM、フィグレーション用の32MbyteのSPI ROM、そして大容量のeMMCメモリ、強力なスイッチングレギュレータを統合した、オールインワンの産業用のSoCモジュールです。



5cm×4cmのサイズと極めて小さいサイズに多くの機能を凝縮しています。

公開されているリファレンス・デザインは、TrenzElectronic社のオープンなGitHubから無料でダウンロードできます。



GigaZeeの特長

• XILINX ZYNQ XC7Z020-*CLG484*を搭載
• ARM dual-core Cortex-A9 MPCore
• 高い衝撃や振動にも耐える頑丈さ
• 3速(10/100/1000)のギガビット・イーサネット送受信機(PHY)
  基板対基板のコネクタにアクセス可能なSGMII
• USB 2.0 高速ULPIトランシーバ
• 32bit幅 1Gbyte DDR3 SDRAM
• 32MbyteのSPIフラッシュメモリ（コンフィグレーションメモリとしても使用可）
• 4Gbyte e-NAND（最大32Gbyteまで）
• 2つの100ピンコネクタと1つの60ピンのコネクタでベースボードと接続
• 最大152個のFPGAのI/Oが使用可能（75 LVDSペア可能）
• および、14個のMIOが利用可能
• 4.0 Aの1.0 V 電源
• 1.5Aの1.5 V 電源レール
• 1.5Aの1.8 V 電源レール
• システム管理および電源シーケンス
• eFUSEビットストリーム暗号化
• AESビットストリーム暗号化
• 有効なMACアドレスと2KシリアルEEPROM
• 固有のシリアル番号を持つSHA-256認証チップ
• 温度補償されたRTC
• 3つのユーザーLED
• 良好な信号を保つため均等に広がった電源ピン



GigaZeeのバリエーション

GigaZeeには多くのバリエーションがあります。

※2IFC3はコネクタの高さが低い2.5mmのものが使用されています。
※2IFC8はeMMCが増量されています。
※L1IFと1CRはコストを下げる低価格品です。
※14SはFPGAの容量を下げ、シングルコアにしてコストを下げたものです。
※1QFは車載グレード品です。

当社では最も標準的なTE0720-03-1CFとTE0720-03-2IFを標準的に販売していますが、
ご必要であれば他の商品も取り寄せもいたします。

モジュール本体(TE0720)

• 製品公式ページ(TE0720)
• テクニカルリファレンスマニュアル(TE0720)
• 回路図(TE0720-03-1CF , TE0720-03-2IF) PDF
• 配置図(TE0720-03-1CF , TE0720-03-2IF) PDF
• 配線長 EXCEL
•  3D形状
  • 3D PDF PDF
  • STEPファイル
  • ヒートシンク

FPGAプロジェクト (Vivado 2017.1用)

1. test_board(Linuxサンプルデザイン)
   • ソースコード (4.49 MB 2017/7/5)
   • ソースコードとコンフィグファイル(103.87MB 2017/7/5)
2. TE0720_SDSoC(SDSoCサンプルデザイン)
   • プロジェクト(61.18 MB 2017/10/9)

CPLDのファームウェア (通常は必要ない)

• SC-PGM-TE0720-03_SC0720-05_20170317.zip

拡張ベースボード(TE0703-05)

• 製品公式ページ
• テクニカル・リファレンス・マニュアル
• 回路図(TE0703-05) PDF
• 配置図(TE0703-05) PDF
• 3Dファイル
• STEPファイル

チュートリアル

• ボードの概要と特徴
• LEDについて
• クロックについて
• ベースボードの構成
• PSとは何か。PLとは何か。
• TE0720でLED点滅
• bitファイルをiMPACTで書き込む方法
• bitファイルをMITOUJTAGで書き込む方法
• ボードFAQ
• 自分で拡張するための情報

---

• UltraSOM
