TE0720-03-1CFA


価格(税別)25,800円
在庫0
納期販売終了品
ザイリンクスZynq XC7Z020を搭載したSoCモジュール。 1GByte DDR3; 8GByte eMMC :; 4 x 5 cm

この商品はメーカーで取扱終了となっており、
後継機種 TE0720-03-61C33MA が存在します。

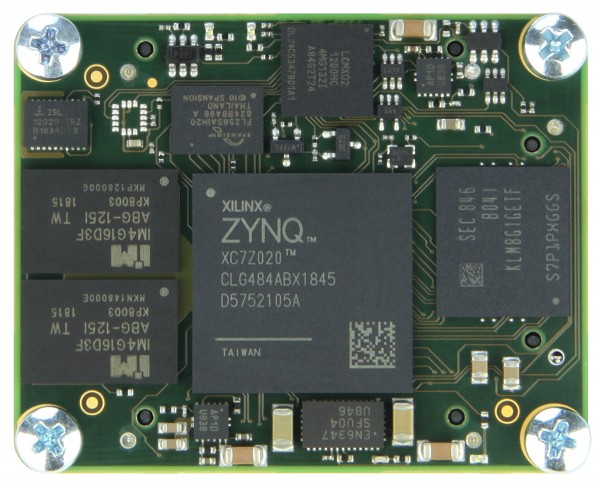

Trenz Electronic TE0720-03-1CFAは、ザイリンクスZynq-7020、ギガビットイーサネットトランシーバー、32ビット幅の8 GBit（1GByte）DDR3 SDRAM、構成と操作用の32MByteフラッシュメモリ、および強力なスイッチモード電源を統合したSoCモジュールです。すべてのオンボード電圧用の電源。多数の構成可能なI/Oは、堅牢な高速スタッキングストリップを介して提供されます。これらはすべて、最も競争力のある価格で、クレジットカードよりも小さい小さな設置面積で提供されます。4 x 5 cmのフォームファクターのモジュールは、相互に完全に機械的および電気的に互換性があります。すべての部品は、少なくとも0〜+70°Cの商用温度範囲です。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクスZynq XC7Z020-1CLG484C
  • 高い衝撃と振動に耐えられる
  • ARMデュアルコアCortex-A9 MPCore
  • 10/100/1000トライスピードギガビットイーサネットトランシーバー（PHY）、ボード間コネクターでアクセス可能なSGMII
  • USB 2.0高速ULPIトランシーバー
  • 32ビット幅の1GByte DDR3 SDRAM
  • 32MByte QSPIフラッシュメモリ（構成および操作用）
  • 8GByte eMMC：（最大32GByte）

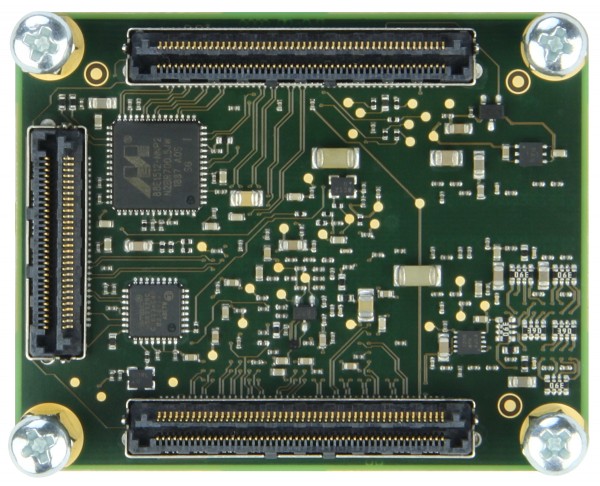

  • 2 x 100ピンおよび1 x 60ピンのかみそりビーム高速雌雄同体ターミナル/ソケットストリップ（標準4 mm）を備えたプラグオンモジュール
  • 152個のFPGA I/O（75 LVDSペアが可能）および14個のMIOがボード間コネクタで利用可能
  • オンボードの高効率DC-DCコンバーター
    • 4.0 A x 1.0 V電源レール
    • 1.5 A x 1.5 V電源レール
    • 1.5 A x 1.8 V電源レール
  • システム管理と電源シーケンス
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • 有効なMACアドレスと2KシリアルEEPROM
  • 一意のシリアル番号を持つSHA-256認証チップ
  • RTC、温度補正済み
  • 3個のユーザーLED
  • 良好なシグナルインテグリティのための均等に広がった電源ピン
コストまたはパフォーマンスの最適化のためのその他のアセンブリオプションと、大量の価格はリクエストに応じて利用できます。顧客の設計によっては、追加の冷却が必要になる場合があります。

納品物

  • 1 x TE0720-03-1CFA Trenz Electronic 4 x 5 cmマイクロモジュール
  • 8 xネジ
  • 4 xボルト

追加情報


リンク



製品名 価格(税別)
TE0720-03-1CFA ¥25,800販売終了
