7.bitファイルをiMPACTで書き込む方法
iMPACTで書き込む。

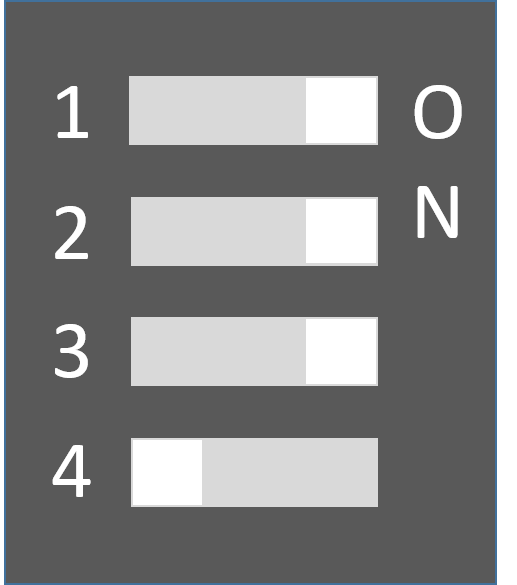

TE0703ボードのDIPスイッチを次のように設定してください。
.png)
※4番スイッチをONにしたままだとGet Device IDなどはできますが、書き込み時に
「INFO:iMPACT – ‘2’: Checking done pin….done. ‘2’: Programming terminated. DONE did not go high.」
というエラーが出ます。
USB miniB ケーブルと 5V DC を TE0703 キャリアーボード(ベースボード)に接続してください。
iMPACTを起動し、新規プロジェクトを作成します。

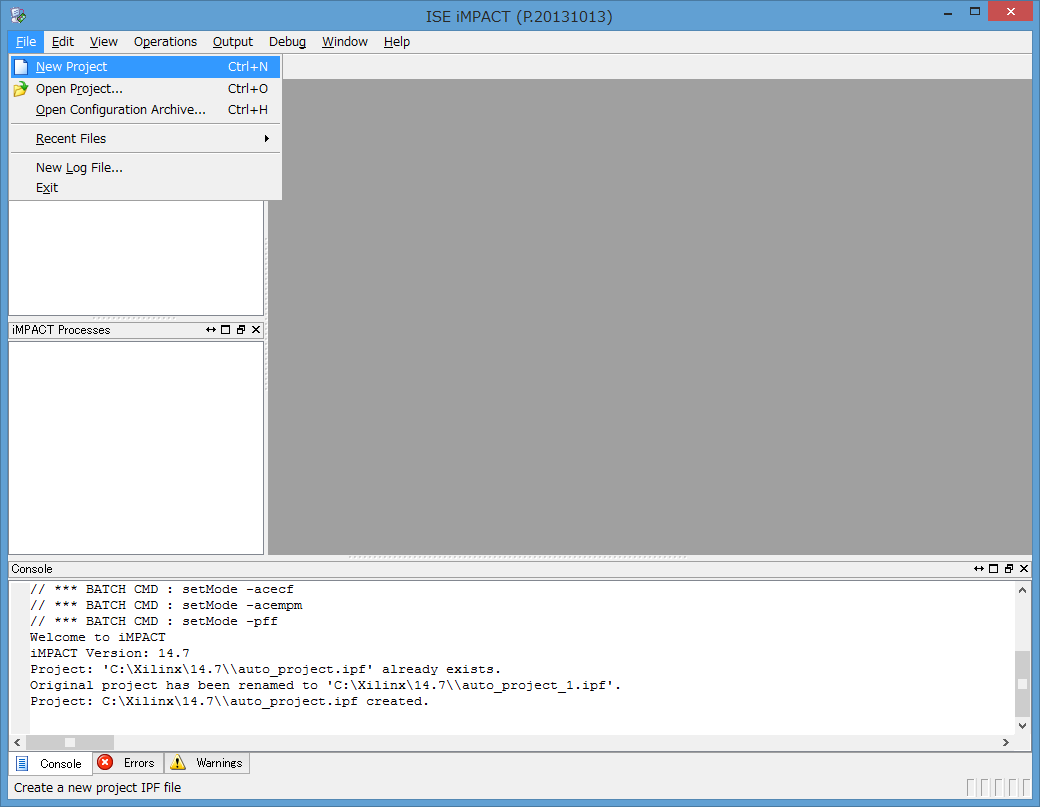

File → New Project をクリックしてください。
自動的にプロジェクトを作って保存するか聞かれます。
ここは YES をクリックしてください。

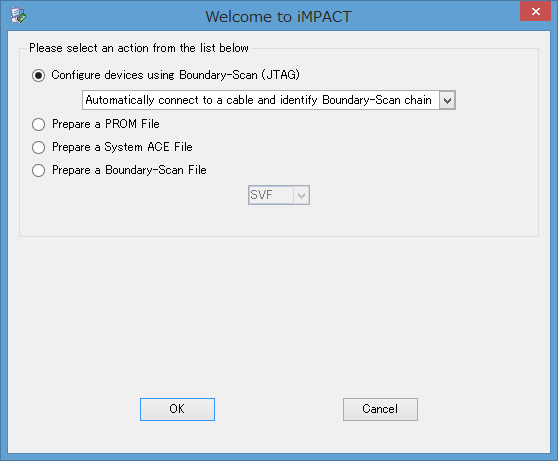

自動的にケーブルに接続し、バウンダリスキャンチェーンを認識します。
OK をクリックしてください。
すぐに JTAG チェーンが認識されて Chip が見えるようになります。

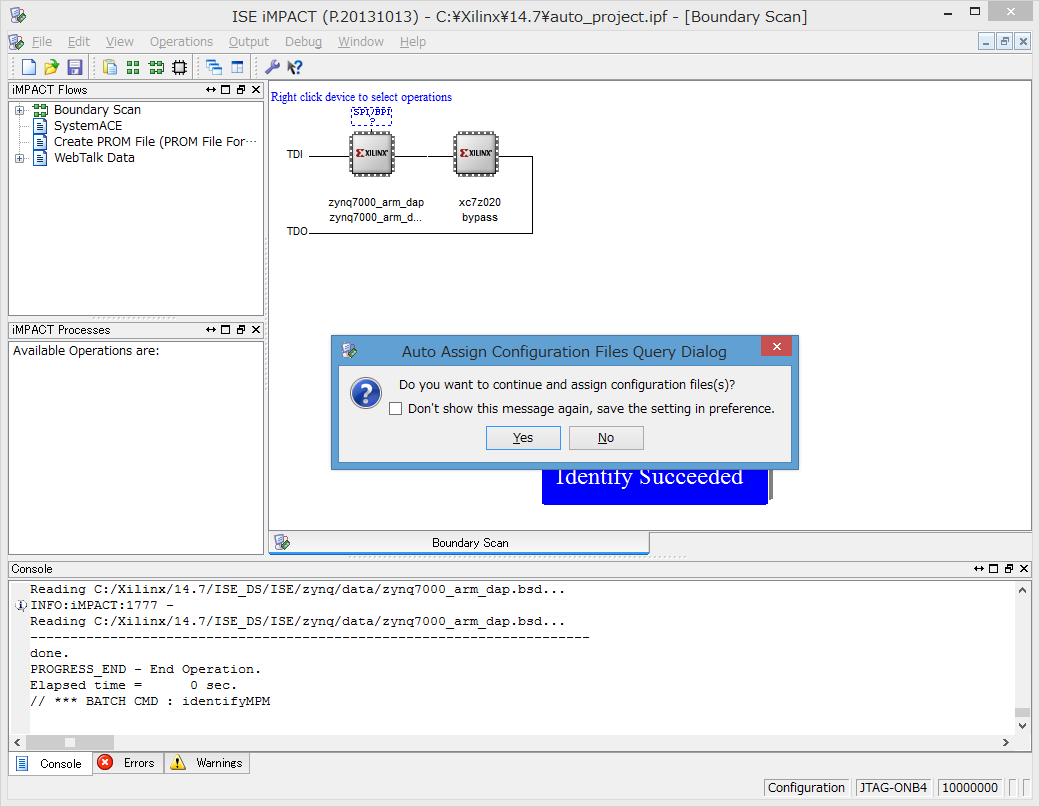

Design ファイルを読み込むかどうか聞かれますが、No をクリックしてください。
2つの chip が見つかります。
ひとつは Zynq の ARM Cortex-A9 コア(PS)でもう一つは Zynq の FPGA (PL)です。
xc7z020 bypass (PL側)を選択してください。(表示が緑色になります。)
Zynq の PL を選択して先程の bitstream を読み込ませます。

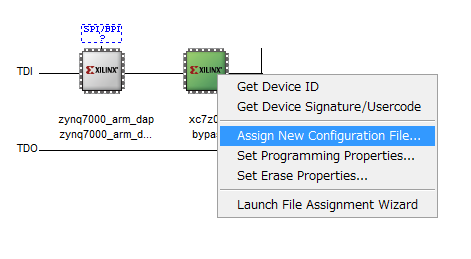

Assign New Confiuratin File… で先ほどの bitstream を指定してください。

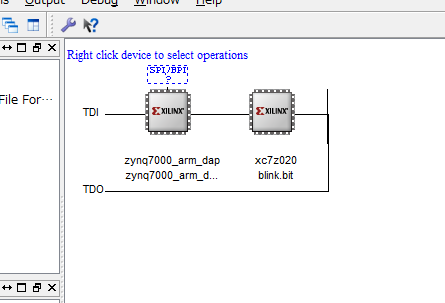

読み込まれた状態

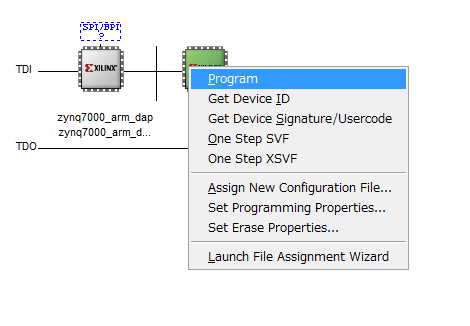

対象の chip を選択して右クリックをしてProgram をクリックしてください。

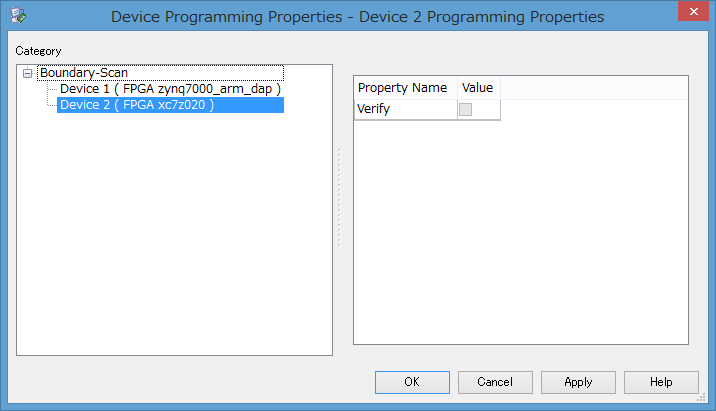

OK をクリックしてください。
正常に書き込みが終了すると、「Program Succeeded」と表示がでます。
その後、LED が点滅し始めれば成功です。
