チュートリアル

プロジェクトの作成

プロジェクト・ソースのダウンロード

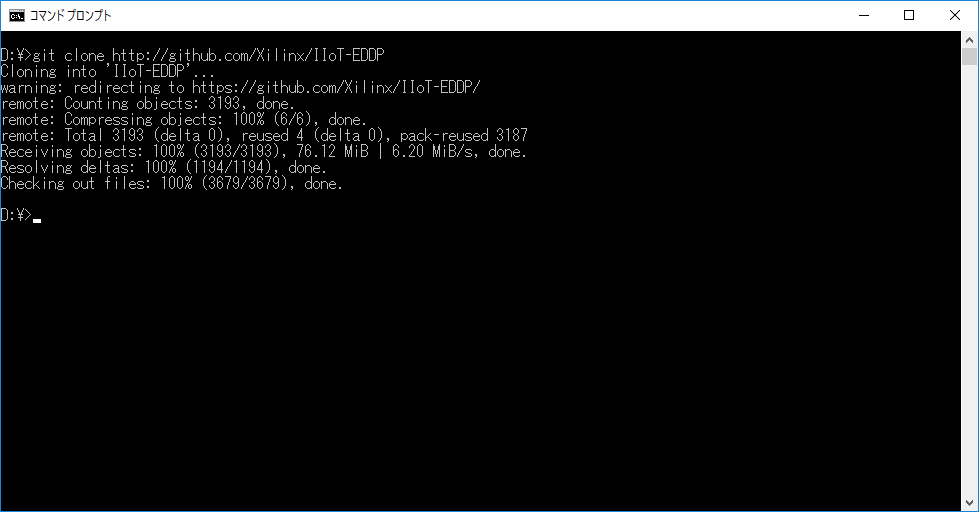

プロジェクトはGithubからダウンロードします。Windowsにgitを入れている方は目的のディレクトリで、

git clone http://github.com/Xilinx/IIoT-EDDP

とします。

gitを入れていない場合は、上記のURLにアクセスしてZIPで固めてダウンロードしてください。

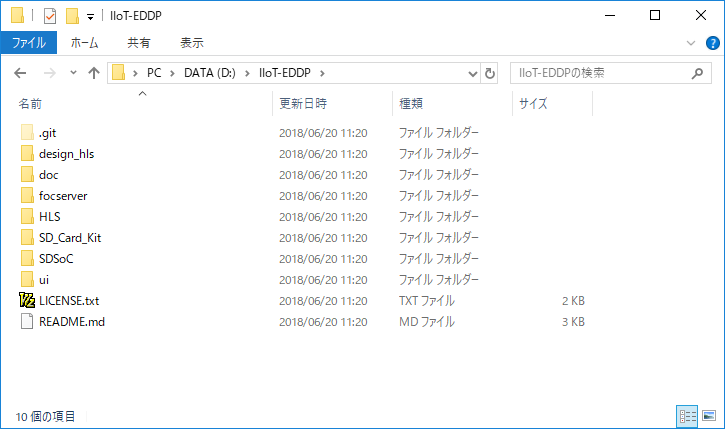

ディレクトリの中身は下の図のようになっているはずです。



SDSoCプロジェクトの作成

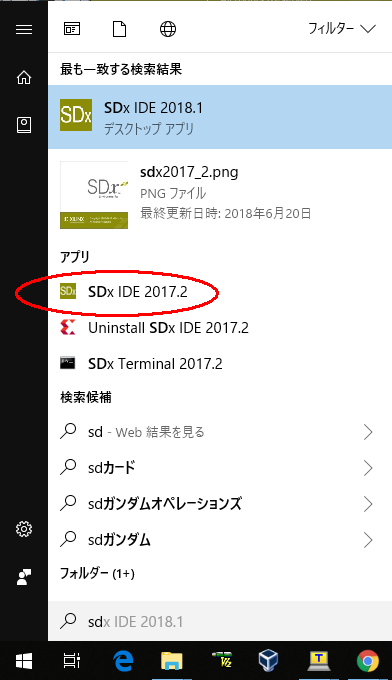

Windowsキーを押してスタートメニューを出し、SDx程度まで入力します。

複数のバージョンをインストールしている場合は、SDSoCの各バージョンの候補が出てきますが、
SDx IDE 2017.2を選択します。

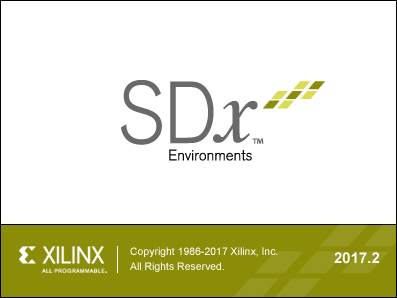

SDSoCが起動します。

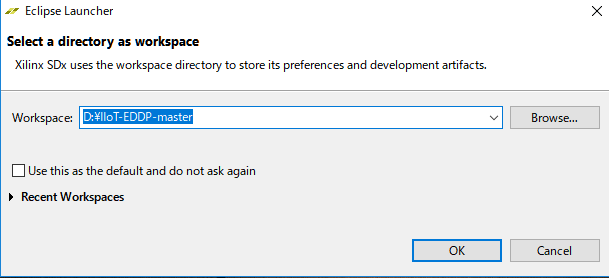

workplaceとするディレクトリを聞かれるので、先ほど解凍したディレクトリを選択します。

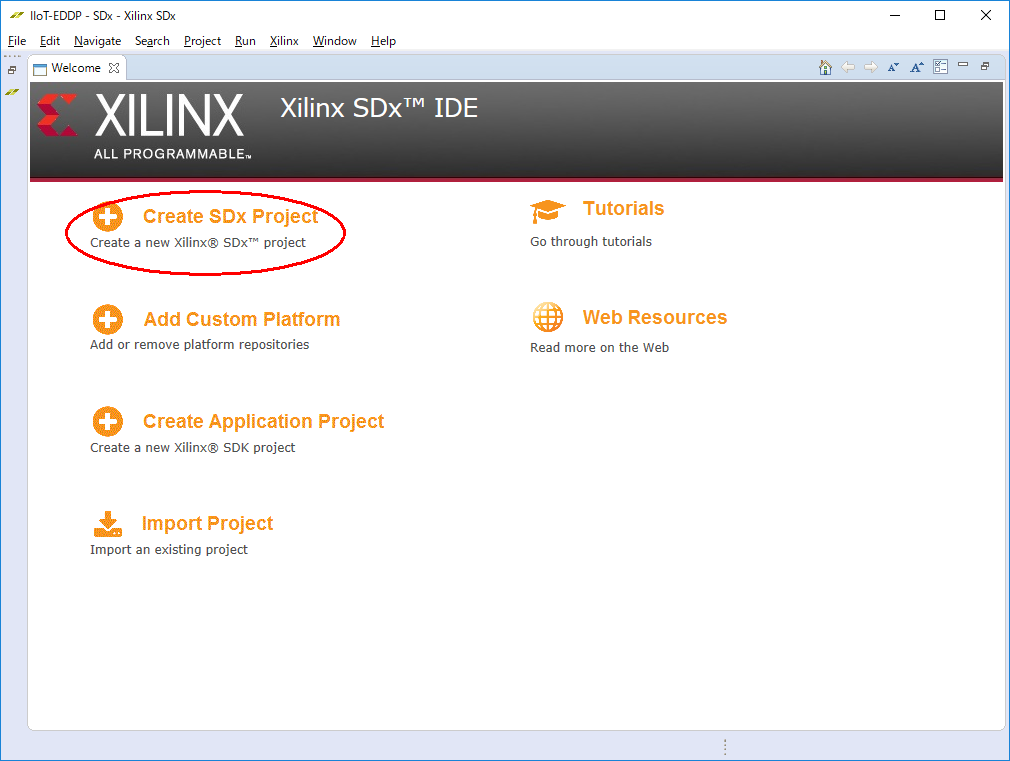

SDSoCが立ち上がったら、Create SDx Projectを行うか、



メイン画面でfile>New>Otherとクリックします。

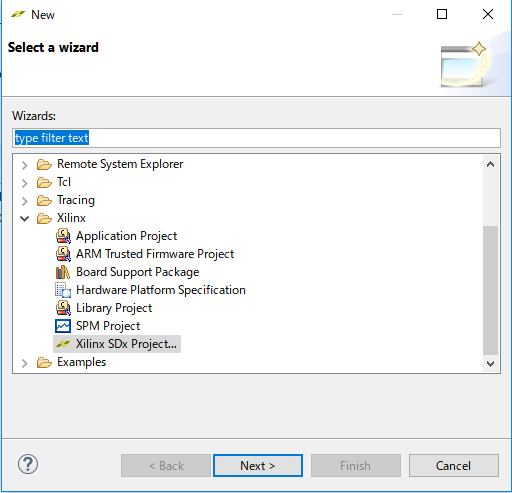

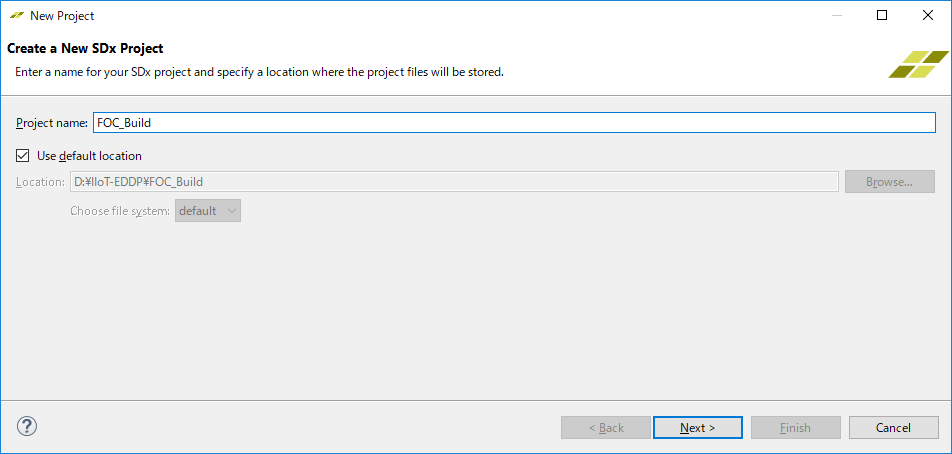

次のようなウィザードが出て、新しいSDxプロジェクトを作成するので、Xilinx>Xilinx SDx Projectを選択しnextをクリックします。プロジェクトの名前はFOC_Buildとします。

なお、FOCとは、Field-Oriented Controlの略です。

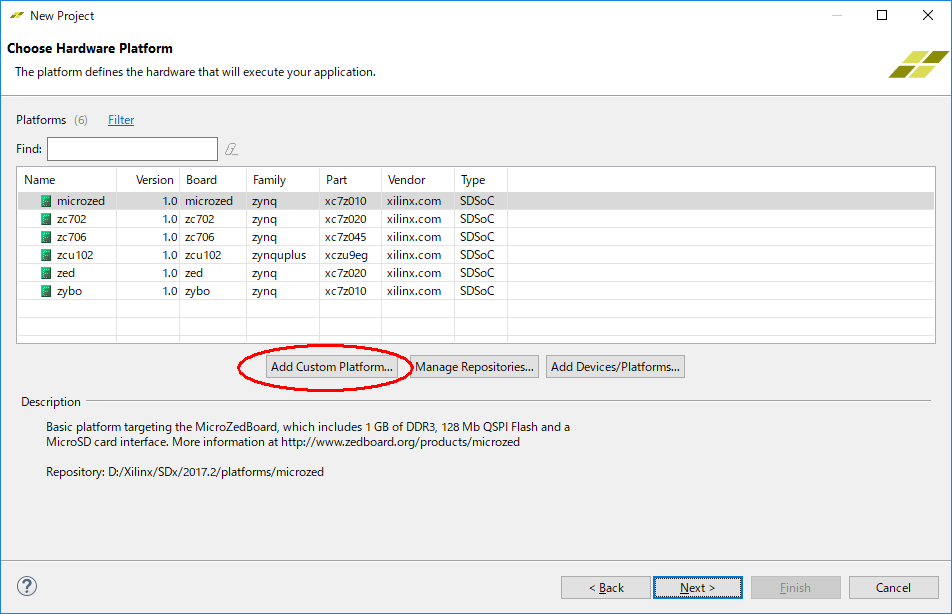

名前を入力したらNextをクリックし、プロジェクトのターゲットとなるハードウェアプラットフォーム選択画面に移ります。

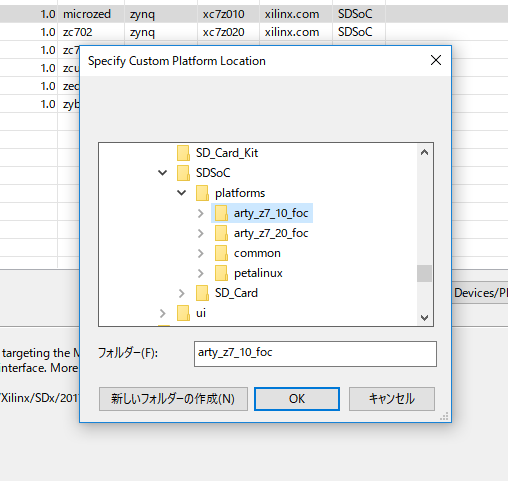

しかし、Arty-Z7がないので、Add Custom Platformボタンをクリックし、プロジェクトの中のフォルダ、
IIot-EDDP-master/SDSoC/platforms/arty_7z_10_focを選択します。





すると、arty_7z_10_focが追加されるので、それを選択しnextをクリックします。

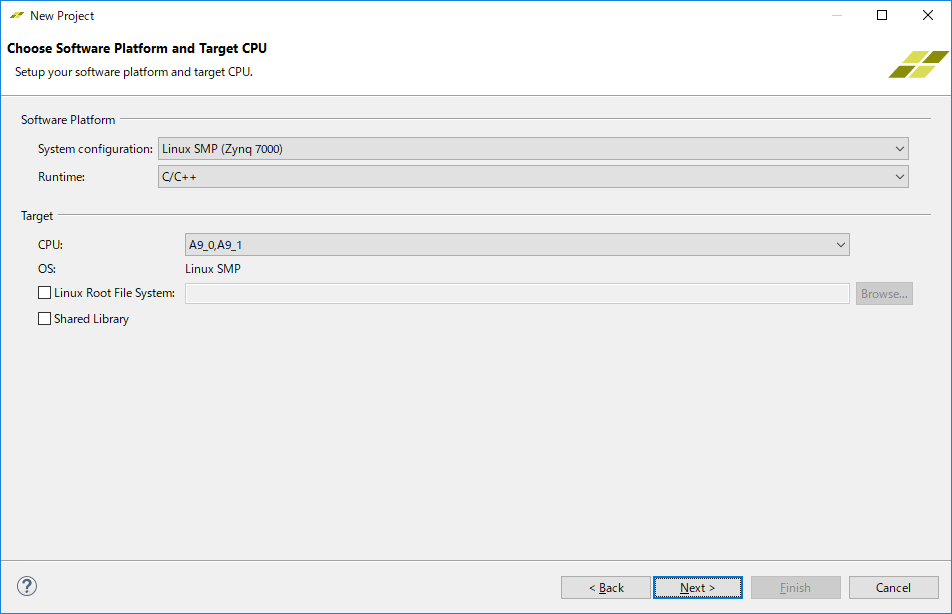

次のような設定になっていることを確認しNextを押します。



Field Oriented Control with Web UIを選択しFinishを押します。

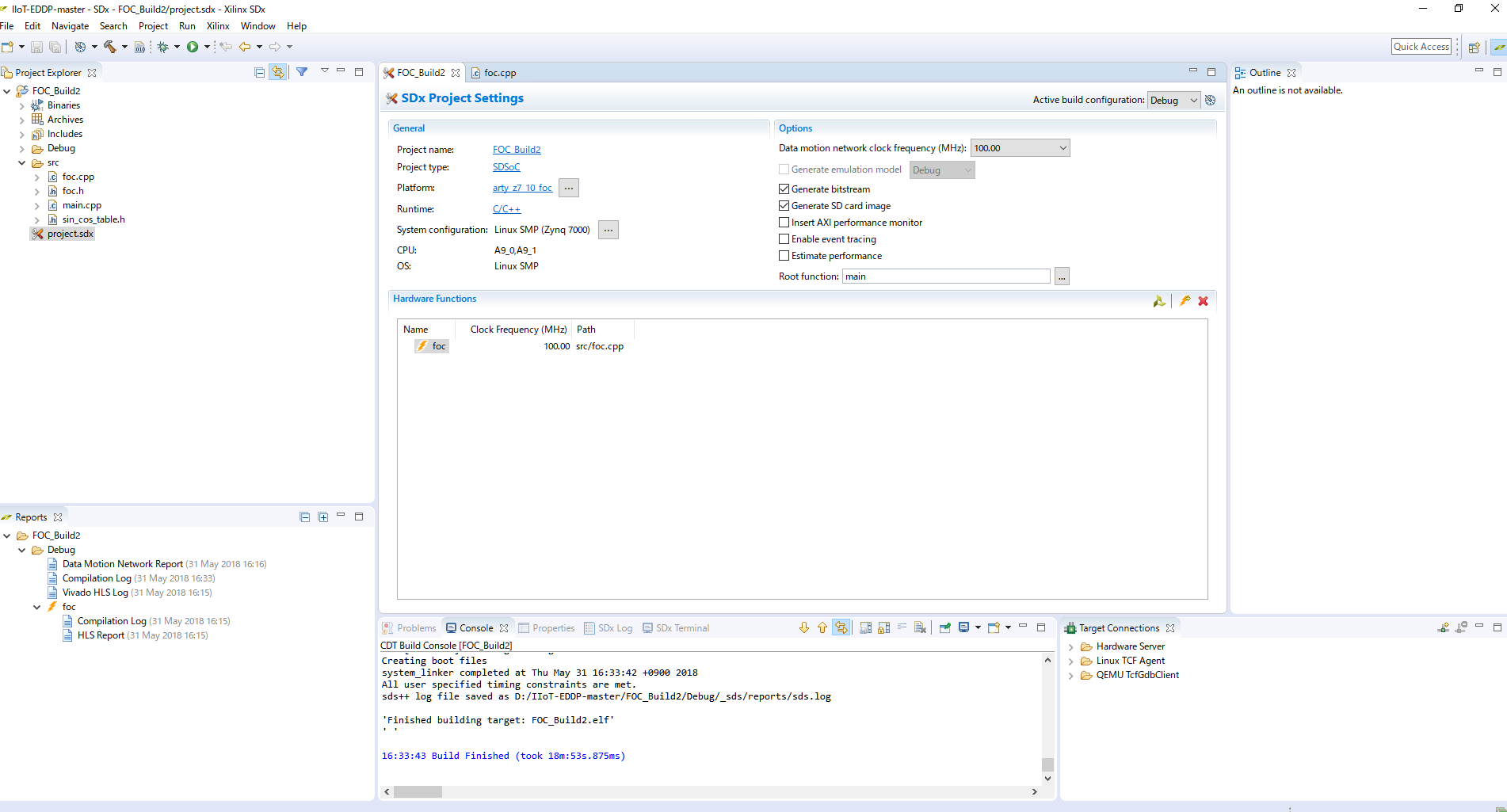

これでプロジェクトの設定が完了します。
