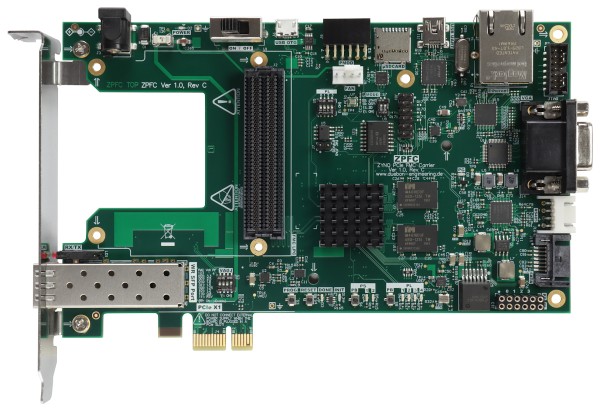

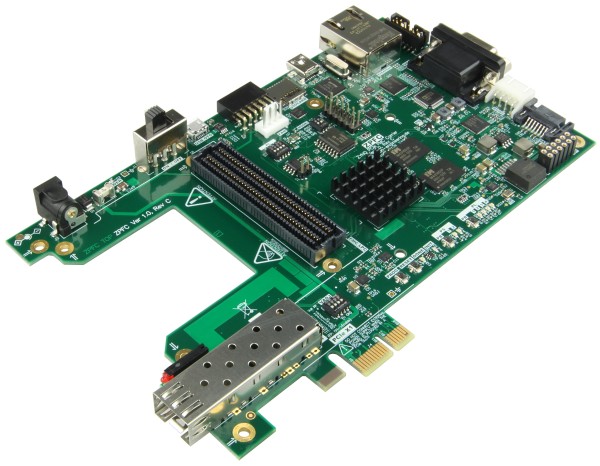

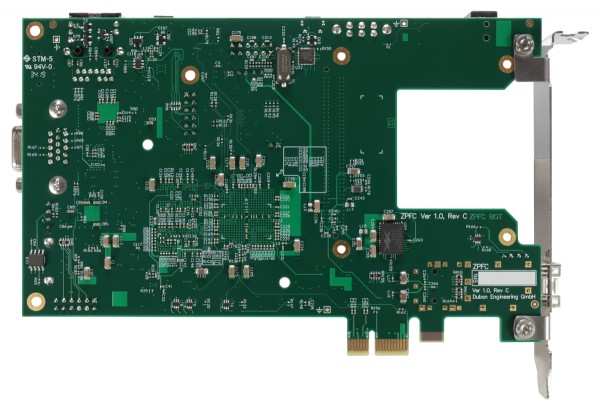

Zynq-7000 XC7Z015 SoC用Zynq PCIe FMCキャリア評価ボード

XC7Z015 All Programmable SoC（AP SoC）の評価ボードは、Zynq-7000 XC7Z015 -1FFG485C All Programmable SoCをターゲットとするデザインを開発および評価するためのハードウェア環境を提供します。 -レーンPCI Expressインターフェイス、GigaBitイーサネットPHY、汎用I/O、および1つのUSB-UARTインターフェイス。その他の機能は、少ピン数（LPC）FMCコネクタに接続されたVITA-57 FPGAメザニンカード（FMC）を使用してサポートできます。

特徴

Zynq-7000 XC7Z015-1FFG485C AP SoC
処理システム（PS）側に1 GB DDR3メモリ（2つの[512 Mb x 16]デバイス）
256 Mb Quad-SPIフラッシュメモリ
マイクロB USBコネクタを備えたUSB 2.0 ULPI（UTMI +低ピンインターフェイス）トランシーバ
セキュアデジタル（SD）コネクタ
クロックソース：
- 125 MHzの固定LVDSオシレーター（差動）
- PSに接続された固定33.33 MHz LVCMOS発振器（シングルエンド）
- PLに接続された100.00 MHzの固定LVCMOS発振器（シングルエンド）
GTPトランシーバー：
- FMC LPCコネクタ（1つのGTXトランシーバー）
- PCI Express（1xレーン）
スモールフォームファクタプラガブル（SFP）コネクタ
SATAコネクタ
PCI Expressエンドポイント接続、Gen1 1レーン（x1）
SFPコネクタ
RJ-45コネクタを備えたイーサネットPHY RGMIIインターフェイス
mini-B USBコネクタを備えたUSB-UARTブリッジ
VGAコネクタを備えたVGAコーデック
I2Cバス
M24C08 EEPROM（1 kB）
FMC LPCコネクタ
クワッドSPIフラッシュメモリ
プラットフォームケーブルヘッダーJTAGコンフィギュレーションポート
20ピンTRENZ JTAGヘッダー
デュアル12ビット1 MSPS XADCアナログ-デジタルフロントエンド
ステータスLED：
- イーサネットのステータス
- 力
- 12V入力電源オン
- FPGA INIT
- FPGA完了
ユーザーI/O：
- 4つの（PL）ユーザーLED
- 1つの（PL）ユーザープッシュボタン
- 1つの（PL）ユーザーDIPスイッチ（4極）
- 2つのデュアル行Pmod GPIOヘッダー
- AP SoC PSリセットプッシュボタン：
  - SRST_B PSリセットボタン
  - POR_B PSリセットボタン
- VITA 57.1 FMC LPCコネクタ
- 電源オン/オフスライドスイッチ

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

1 x 30208-ザイリンクスZynq XC7Z015-1FFG485C SoCを搭載したPCIe FMCキャリア
