CR00140-02-K0C

価格(税別)	128,800円
在庫	メーカー在庫 0個
	カートに入れる

AMD Zynq™ UltraScale+™ ZU2CG-1E MPSoC モジュールを搭載したモーター制御開発キット

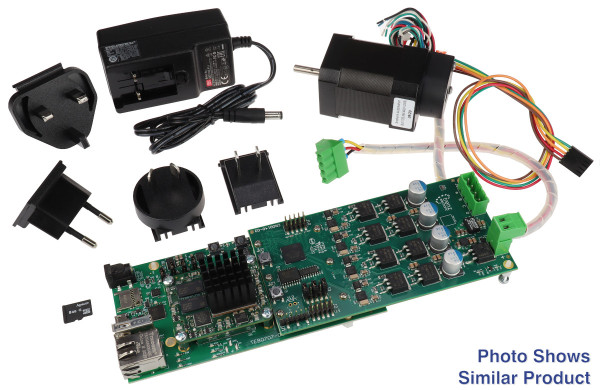

この製品の前身は CR00140-02-K0Bです。すべての変更は製品変更通知 (PCN)に記載されています。Trenz Electronic モーター制御開発キット CR00140-02-K0C には、CRUVI モータードライバーモジュール CR00140-02、キャリアボード TEB0707-02、および AMD Zynq&trade を搭載した TE0820-05-2AE81MA モジュールが含まれています。 UltraScale+™ヒートシンクも含めて。4 つのアダプターを備えたユニバーサルプラグイン電源、CRUVI CR00140 用ケーブルを含む DC モーター、および 8 GB マイクロ SD カードが付属しています。モーター制御開発のサポートパッケージは MathWorks で入手できます。

特徴

機内
- 最大10CPLD
- 2相電流測定
- DC_LINK 電圧測定
- LED 4 個 (電源インジケーター 2 個、ユーザー 2 個)
- 2×プッシュボタン
インターフェース
- 4相ネジ端子モーターコネクタ
- CRUVI のコントロール
  - 1×高速コネクタ
- シングルエンドセンサー用の 6 x 1 ピンヘッダー
- 差動センサー用の 5 x 2 ピンヘッダー
パワー
- 最大 40V DC モーター電源用のネジ端子
次元
- 68.35mm×131mm

納品物

1×CR00140-02 CRUVIモータードライバーモジュール
1 x AMD Zynq&trade 搭載 TE0820-05-2AE81MA MPSoC モジュールUltraScale+™ ZU2CG-1E
1 x TEB0707-02 Trenz Electronic 4 x 5 モジュールキャリア用キャリアボード
1 x TE0820 用取り付け済みヒートシンク
Anaheim Automation の BLY172D-24V-4000-1250SI ブラシレス DC モーター x 1
- 定格電圧24V
- 定格回転数 4000rpm
- 定格電力 53W
- エンコーダを含む、1回転あたり1250カウント、インデックス機能（シングルエンド接続）
1 x ユニバーサルプラグ電源、4 つのアダプター付き
1 x 8 GB クラス 4 microSDHC カード
1×CR00140用ケーブル

追加情報

メーカー品番: CR00140-02-K0C
トレンズエレクトロニック CR00140 Wiki
トレンズエレクトロニック TE0820 Wiki
トレンズエレクトロニック TEB0707 Wiki
Trenz 電子冷却ソリューション Wiki
MathWorks サポートパッケージ
サポートフォーラム
