TE0701-06

価格(税別)	38,800円
在庫	メーカー在庫 15個
	カートに入れる

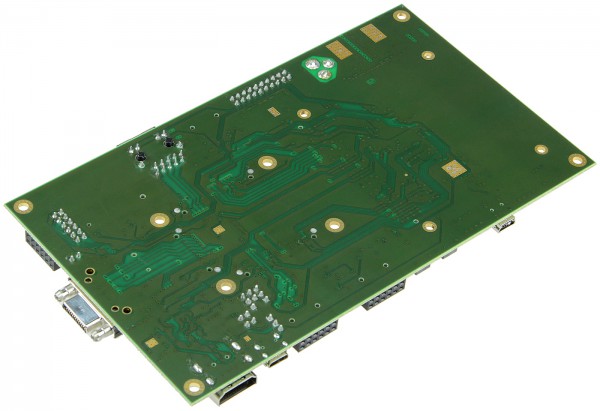

Trenz Electronic 7シリーズ用キャリアボード

Trenz Electronic TE0701キャリアボードは、モジュールのB2Bコネクタピンをアクセス可能なコネクタに公開し、TE 4 x 5 SoMをテストおよび評価するための幅広いオンボードコンポーネントを提供する、4 x 5 SoMのベースボードです。ページ「4 x 5 cmキャリア"を使用して、TE0701キャリアボードがサポートするSoMに関する情報を取得します。。

特徴

Trenz 4 x 5モジュールソケット（Samtecコネクターx 3）
RJ45 GbEイーサネット
MicroUSBコネクタ（デバイス、ホスト、またはOTGモード）
SDカードコネクタ-Zynq SDIO0ブータブルSDポート
PmodコネクタA、3。3V
- 6ピンはSDカードピンに多重化できます（TE0720を使用する場合はMIO1バンク）
- Carrier Controller CPLDに接続された2つのピン
PmodコネクタB、3。3V
- TE0720を使用する場合、8 PS MIO0ピンにマッピングされます（zedboardと同じマッピング）
- Carrier Controller CPLDにも接続されている6ピン
シングル12V電源
ローカル電源向けの高性能Enpirion DCDCコンバーター
VITA57。1準拠のFMC LPCコネクタ
- デジタルでプログラム可能なFMC VADJ電源
キャリアコントローラCPLD
- ブロックRAM、フラッシュ、PLLを備えた1200マクロセルCPLD
- さまざまな機能にマッピング可能な8つのユーザーLED
- さまざまな機能にマッピング可能な2つのユーザープッシュボタン
- FMC VADJ DCDCレギュレーターのVIDおよびEN制御
USB JTAGインターフェイス
- ミニUSBコネクタ
- ザイリンクスツールとの互換性：Impact、Chipscope、XMD、Vivado/SDKなど。
- ZYNQ SRSTコントロールを含むOpenOCDデバッガーとの互換性
- FT2232H USBチップに基づく
- チャネルAはモジュール（ZYNQ PS）リセットを切り替えることができます
- チャネルBはUSB UART
  - Carrier ControllerはRXD/TXD信号を再ルーティングできます
- JTAGポートは（Carrier Controllerによって）に接続できます
  - 4x5モジュールJTAG（FPGA + ARMはZynqでチェーン）
  - チェーン内の4x5モジュールJTAGおよびFMC JTAG
  - FMC JTAGのみ
  - Zynq ARM PS JTAGポート（TE0720のEMIO多重化経由）
  - オフボード用の6ピンヘッダー
  - オフボード用のPmodコネクタB

納品物

4 x 5 cm標準フットプリントのみのTrenz Electronicモジュール用TE0701-06キャリアボードx 1

追加情報

リンク

製品名	価格(税別)
TE0701-06	¥38,800	カートに入れる
