TE0706-03

価格(税別)	21,980円
在庫	0
納期	販売終了品

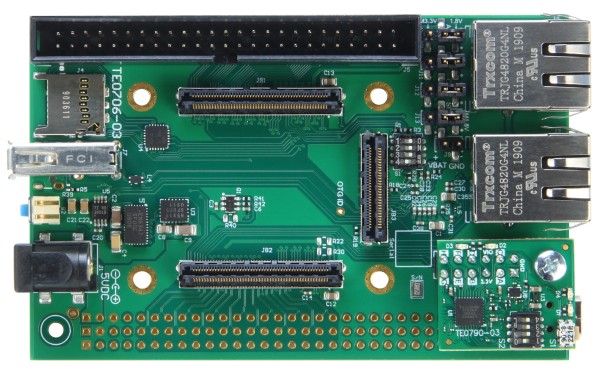

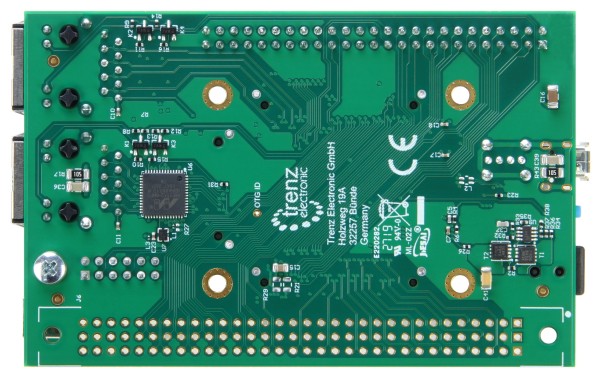

TE0706-4 x 5 cmフォームファクターのTrenz電子モジュール用キャリアボード

この商品はメーカーで取扱終了となっており、
後継機種 TE0706-04-A が存在します。

この製品は、TE0706-02キャリアボードの代替品です。新しい改訂によるすべての変更は、製品変更通知（PCN）に含まれています。TE0706キャリアボードは、Trenz Electronic 4 x 5 cm SoMのテスト、評価、開発を目的とした機能を提供します。主にTE0720およびTE0715モジュールで使用します。キャリアボードには、さまざまな構成設定とニーズに合わせてさまざまなコンポーネントとコネクタが装備されています。SoM機能ユニットとPL I/Oバンクのインターフェイスは、ボード間コネクタを介してキャリアボードのコンポーネントとコネクタに接続され、ユーザーが簡単にアクセスできます。すべてのTrenz Electronic 4 x 5 cmキャリアボードでサポートされる機能範囲。

特徴

3 x Samtec LSHMシリーズ基板間コネクタ
PL I/OバンクピンにアクセスするためのVG96コネクタ（取り付け穴とはんだパッド、J6）および50ピンIDCオスコネクタソケット（J5）
USB2.0タイプAコネクタ、またはオプションでマイクロUSB 2.0コネクタ
1 x RJ45 GbE MagJack（J3）、MDI経由でB2BコネクタJB1に接続
1 x GbE PHY、RJ45 GbE MagJack（J2）と組み合わせてイーサネットインターフェイスを提供
3.3V電源用の4A高効率Power SoC DC-DC降圧コンバーター
XMOD JTAG-/UART-header JX1
1 x TE0790-02、XMOD FTDI JTAGアダプター-ザイリンクス互換（組み立て済み）
マイクロSDカードソケット
SoM側のSDIO電圧を選択するための電圧レベル変換およびジャンパー（J13）を備えたSDIOポートエクスパンダー
SoMの制御信号を設定するDIPスイッチS1
1 xユーザープッシュボタン（S2）、デフォルトではシステムリセットボタンとして設定
SoMのPL I/Oバンク電圧を設定するための3 x VCCIO選択ジャンパーJ10、J11およびJ12
5V電源バレルジャック
サイズ：64.5 x 100 mm

納品物

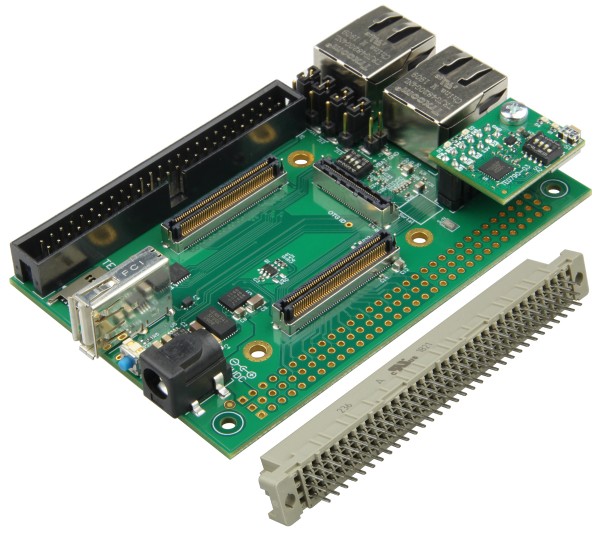

フォームファクタ4 x 5 cmのTrenz Electronicモジュール用1 x TE0706-03キャリアボード
1 x TE0790-02、XMOD FTDI JTAGアダプター-ザイリンクス互換（組み立て済み）
1 x VG96ソケットコネクタ（DIN 41612）、メス、シリーズ0903、メーカー部品番号09032966825

追加情報

リンク

製品名	価格(税別)
TE0706-03	¥21,980	販売終了
