TE0715-04-12S-1C


価格(税別)36,800円
在庫
納期販売終了品
ザイリンクスZynq Z-7012Sシングルコアを搭載したSoCモジュール。 1GByte DDR3L SDRAM

この商品はメーカーで取扱終了となっており、
後継機種 TE0715-04-21C33-A が存在します。

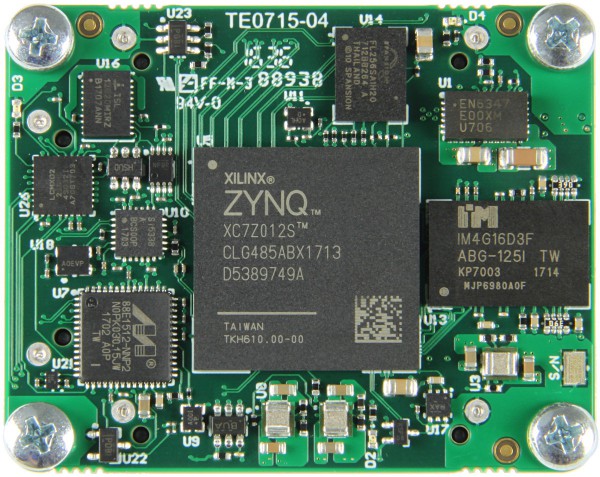

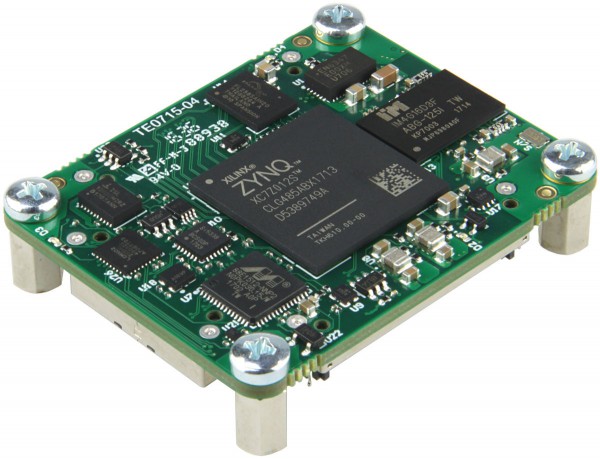

Trenz Electronic TE0715-04-12S-1Cは、ザイリンクスZynq Z-7012Sと4つのMGTリンク、ギガビットイーサネットトランシーバー（物理層）、32ビット幅の1GByte DDR3L SDRAM、構成用の32MByte SPIフラッシュメモリを統合したSoCモジュールです。すべてのオンボード電圧に対応した強力なスイッチモード電源。堅牢な高速スタッキングストリップを介して多数の構成可能なI/Oが提供されます。このデバイスには、シングルコアARM Cortex-A9プロセッサが含まれており、スケーラブルなZynq-7000プラットフォームへの最低コストのエントリポイントを提供します。最も競争力のある価格で、クレジットカードよりも小さいフットプリント。4 x 5 cmのフォームファクターのモジュールは、相互に完全に機械的および電気的に互換性があります。すべての部品は、0°Cから+70°Cの少なくとも商用温度範囲です。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクスZynq XC7Z012S-1CLG485C
  • 衝撃と高い振動に耐える
  • 最大766MHzのシングルコアARM Cortex-A9 MPCore
  • SGMIIを備えた10/100/1000トライスピードギガビットイーサネットトランシーバー（PHY）
  • MACアドレスEEPROM
  • USB 2.0高速ULPIトランシーバー
  • 1Gバイト32ビットDDR3L SDRAM
  • 32MByte QSPIフラッシュメモリ（XiPサポート付き）
  • プログラマブルクロックジェネレーター：トランシーバークロック（デフォルト125 MHz）

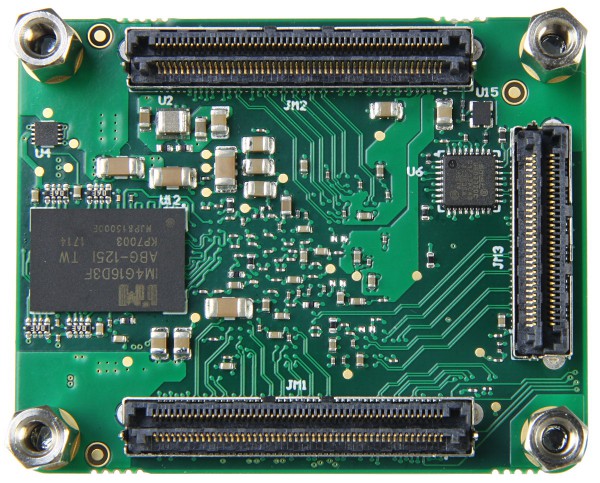

  • 2 x 100ピンおよび1 x 60ピンのかみそりビーム高速雌雄同体ターミナル/ソケットストリップ（標準4 mm）を備えたプラグオンモジュール
  • 132個のFPGA I/O（65 LVDSペアが可能）および14個のPS-MIOがボード間コネクタで利用可能
  • 4つのGTP/GTXトランシーバー
  • オンボードの高効率DC-DCコンバーター
    • 4.0 A x 1.0 V電源レール
    • 1.5 A x 1.5 V電源レール
    • 1.5 A x 1.8 V電源レール
  • 温度補正RTC（リアルタイムクロック）
  • システムマネジメント
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • ユーザーLED
  • 良好なシグナルインテグリティのための均等に広がった電源ピン
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0715-04-12S-1C Trenz Electronic 4 x 5 cmマイクロモジュール
  • 8 xネジ
  • 4 xボルト

追加情報


リンク



製品名 価格(税別)
TE0715-04-12S-1C ¥36,800販売終了
