TE0716-01-61C32-A


価格(税別)49,800円
在庫(要問い合わせ) 0個
カートに入れる

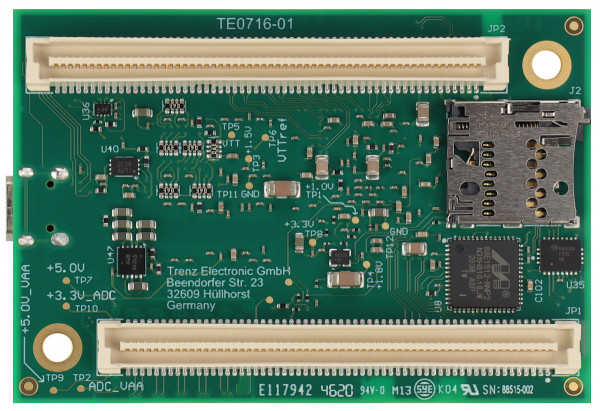

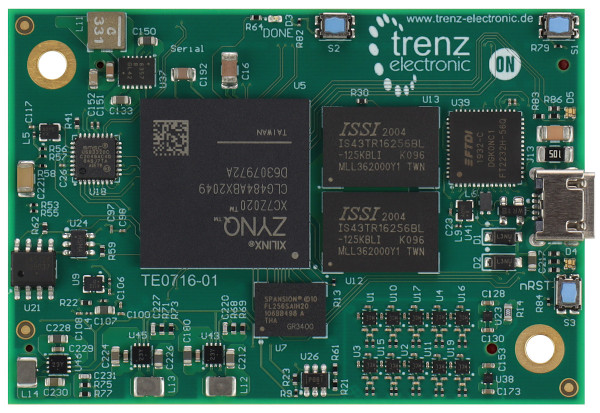

TE0716-ザイリンクスZynq-7000SoCXC7Z020を搭載したSoM。 1GByte DDR3L; 45 x 65 mm

Trenz Electronic TE0716は、1GバイトのDDR3L-1600 SDRAM *、32MバイトのSPIフラッシュメモリ、10 x12ビット低電力SARADCを備えたザイリンクスZynq-7000SoC XC7Z020 *に基づく商用グレード* SoM（システムオンモジュール）です。 、512 KbシリアルEEPROM、ギガビットイーサネットPHYトランシーバー、USB PHYトランシーバー、シングルチップUSB2.0からUART/JTAGインターフェイス（ザイリンクスライセンスを含む）、およびすべてのオンボード電圧用の強力なスイッチングモード電源。多数の構成可能なI/Oが、頑丈な高速ボード間コネクタを介して提供されます。すべての部品は、少なくとも0°Cから+ 70°Cの商用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • SoC/FPGA
    • パッケージ：CLG484
    • デバイス：ザイリンクスZ-7020
    • 速度：-1 *
    • 温度：Cグレード*。
  • RAM /ストレージ
    • PS上の低電力DDR3SDRAM
      • データ幅：32ビット
      • サイズ：def。1GB *
      • 速度：1600 Mbps **
    • QSPIブートフラッシュ
      • データ幅：4ビット
      • サイズ：32MB *
    • EUI-48＆trade;を使用したMACアドレスシリアルEEPROMノードID
    • 512KbユーザーMACアドレスシリアルEEPROM。
  • 機内
    • 最大2MSPSの10x12ビット低電力SARADC
    • 低電力発振器。
    • ギガビットイーサネットPHYトランシーバー
    • OTGを完全にサポートする高速USB2.0ULPIトランシーバー
    • シングルチップ高速USB2.0からUART/JTAGインターフェイス（ザイリンクスライセンスが含まれています）（FTDIFT2232H）。
    • 2xユーザーRGBLED（緑）、LED FPGA「完了」（緑）。
    • 2 x触覚スイッチ（ユーザー）、1 x触覚スイッチ（リセット）。
  • インターフェース
    • 120 x HR PL I/O（3バンク）。
    • 2 x PS MIO（UART TX/RX ZYNQ-FTDIと共有）。
    • 1 GbpsRGMIIイーサネットインターフェイス。
    • 完全なOTGサポートを備えた高速USB2.0ULPI。
    • microUSB-Bコネクタを含む高速USB2.0からUART/JTAGへのインターフェース。
    • microSD
    • JTAG
  • パワー
    • 使用されるすべての電圧に対応するオンボードの高効率DC-DCコンバータ。
  • 寸法
    • 45 x 65 mm
  • メモ
    • *アセンブリのバージョンによって異なります
    • **使用するZynqとDDR3の組み合わせによって異なります
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 xTE0716-01-61C32-ザイリンクスZynq-7000SoCXC7Z020を搭載したSoM
