TE0720-03-1QF


価格(税別)38,800円
在庫
納期販売終了品

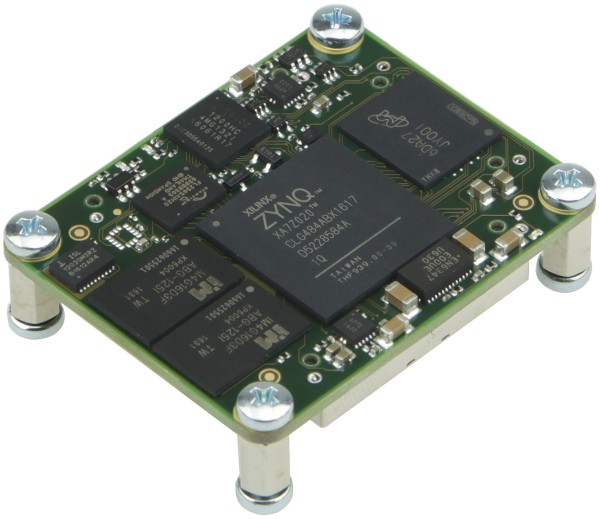

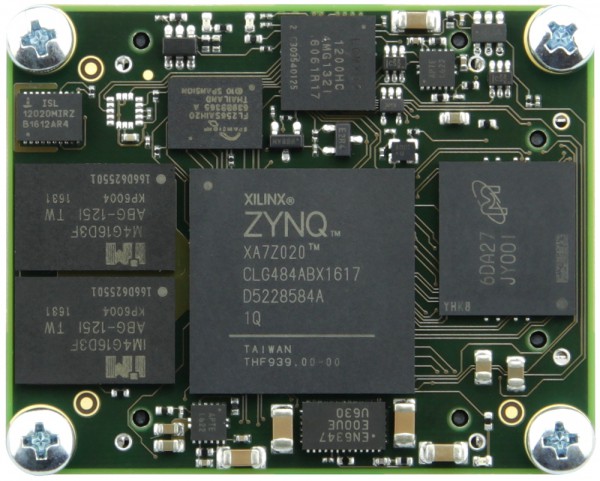

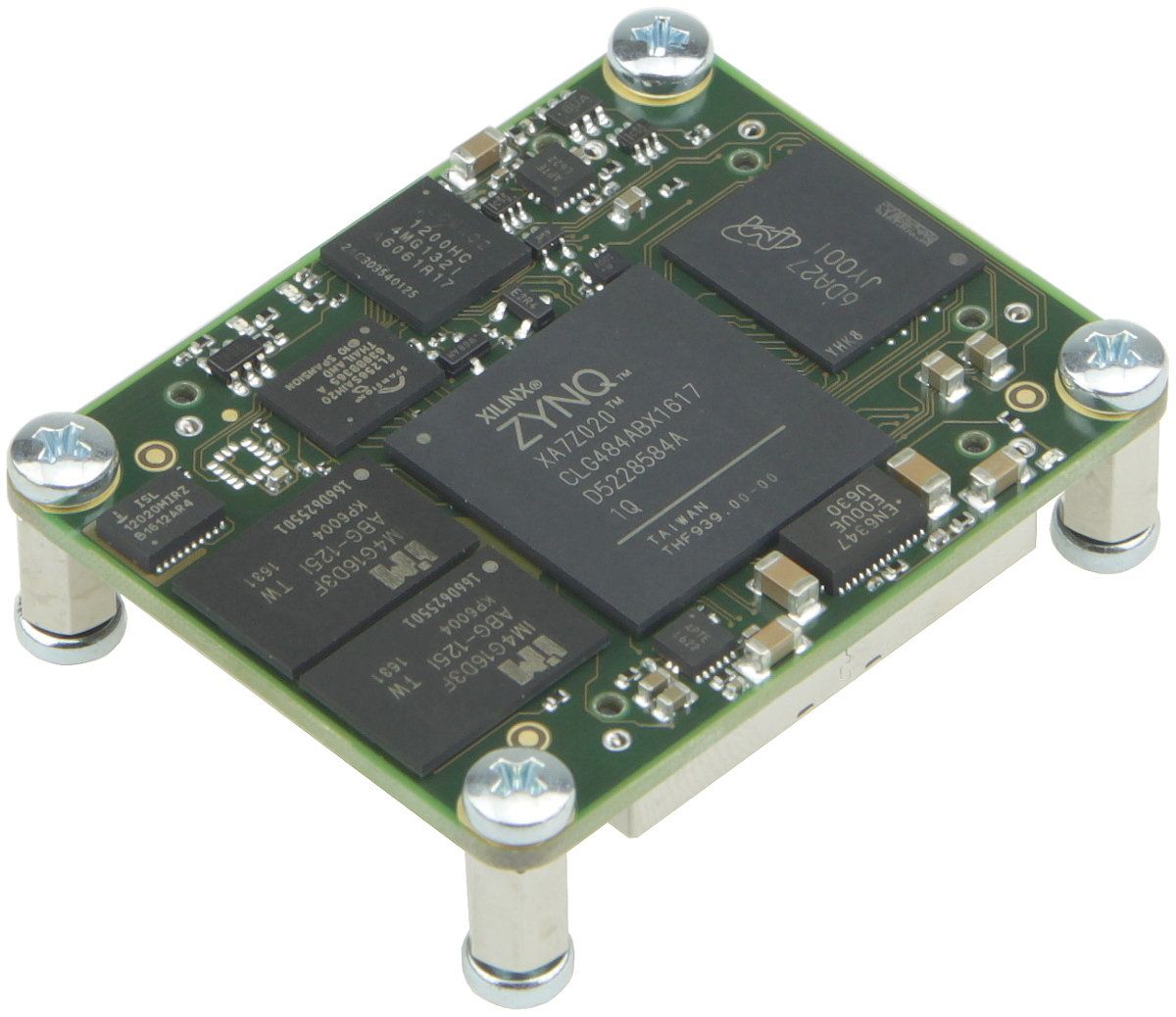

ザイリンクスZynq Automotive XA7Z020-1CLG484Qを搭載したSoCモジュール。 1GByte DDR3; 4 x 5 cm

この商品はメーカーで取扱終了となっており、
後継機種 TE0720-03-61Q33MA が存在します。
Trenz Electronic TE0720-03-1QFは、ザイリンクスのオートモーティブZynq-7020、ギガビットイーサネットトランシーバー、1GByte DDR3 SDRAM、構成と操作用の32MByteフラッシュメモリ、およびすべてのオン用の強力なスイッチモード電源を統合した産業グレードSoCモジュールです。 -ボード電圧。堅牢な高速スタッキングストリップを介して、多数の構成可能なI/Oが提供されます。これらはすべて、最も競争力のある価格で、クレジットカードよりも小さい小さな設置面積で提供されます。4 x 5 cmのフォームファクターのモジュールは、相互に完全に機械的および電気的に互換性があります。

特徴

  • ザイリンクスZynq XA7Z020-1CLG484Q（自動車）
  • 高い衝撃と振動に耐えられる
  • ARMデュアルコアCortex-A9 MPCore
  • 10/100/1000トライスピードギガビットイーサネットトランシーバー（PHY）、ボード間コネクターでアクセス可能なSGMII
  • USB 2.0高速ULPIトランシーバー
  • 32ビット幅の1GByte DDR3 SDRAM
  • 32MByte QSPIフラッシュメモリ（構成および操作用）
  • 4GByte eMMC：（最大32GByte）

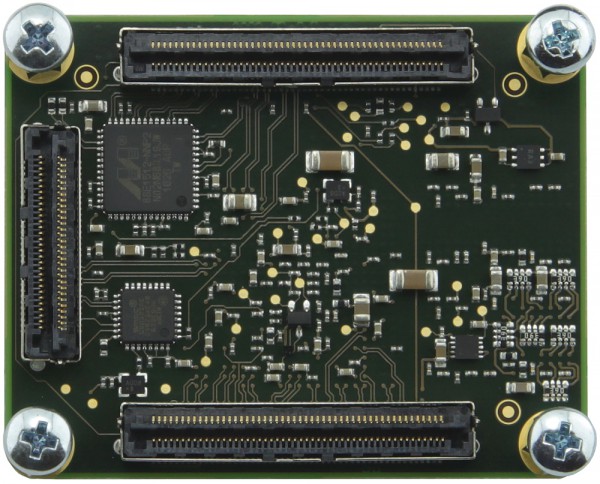

  • 2 x 100ピンおよび1 x 60ピンのかみそりビーム高速雌雄同体ターミナル/ソケットストリップ（標準4 mm）を備えたプラグオンモジュール
  • 152個のFPGA I/O（75 LVDSペアが可能）および14個のMIOがボード間コネクタで利用可能
  • オンボードの高効率DC-DCコンバーター
    • 4.0 A x 1.0 V電源レール
    • 1.5 A x 1.5 V電源レール
    • 1.5 A x 1.8 V電源レール
  • システム管理と電源シーケンス
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • 有効なMACアドレスと2KシリアルEEPROM
  • 一意のシリアル番号を持つSHA-256認証チップ
  • RTC、温度補正済み
  • 3個のユーザーLED
  • 良好なシグナルインテグリティのための均等に広がった電源ピン
コストまたはパフォーマンスの最適化のためのその他のアセンブリオプションと、大量の価格はリクエストに応じて利用できます。顧客の設計によっては、追加の冷却が必要になる場合があります。

納品物

  • 1 x TE0720-03-1QF Trenz Electronic 4 x 5 cmマイクロモジュール
  • 8 xネジ
  • 4 xボルト

追加情報


リンク



製品名 価格(税別)
TE0720-03-1QF ¥38,800販売終了
