TE0720-04-61Q33ML


価格(税別)45,800円
在庫メーカー在庫 35個
カートに入れる

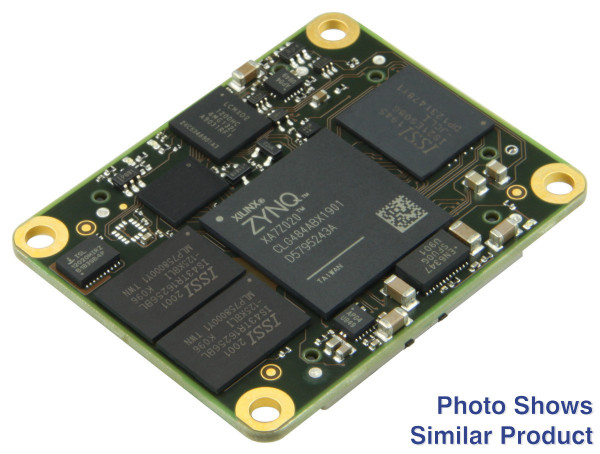

ザイリンクスZynq7020-1QAutomotiveを搭載したSoCモジュール。 1GByte DDR3;目立たない

この商品は常に在庫があるわけではありませんが、お客様のご注文（オンデマンド）で生産されます。最小数量についてはお問い合わせください。この製品の前身はTE0720-03-61Q33MLです。すべての変更は、製品変更通知（PCN）にあります。このモジュールは、下部の2.5 mm Samtecコネクタを除いて、バリアントTE0720-04-61Q33MAと同じです。Trenz Electronic TE0720-04-61Q33MLは、ザイリンクスオートモーティブZynq-7020、ギガビットイーサネットトランシーバー、1GByte DDR3 SDRAM、構成と操作用の32MByteフラッシュメモリ、およびすべてのオンに対応する強力なスイッチモード電源を統合した産業用SoCモジュールです。 -ボード電圧。多数の構成可能なI/Oが、頑丈な高速スタッキングストリップを介して提供されます。これらすべてが、クレジットカードよりも小さい小さなフットプリントで、最も競争力のある価格で提供されます。4 x 5 cmのフォームファクタのモジュールは、完全に機械的かつ大部分が電気的に相互に互換性があります。

特徴

  • ザイリンクスZynqXA7Z020-1CLG484Q（自動車）
  • 高い衝撃と振動に強い
  • ARMデュアルコアCortex-A9MPCore
  • 10/100/1000トライスピードギガビットイーサネットトランシーバー（PHY）、ボード間コネクタでアクセス可能なSGMII
  • USB2.0高速ULPIトランシーバー
  • 1Gバイト（32ビット）DDR3 SDRAM
  • 32MバイトQSPIフラッシュメモリ（構成および操作用）
  • 8GByte eMMC :(オプションで最大32GByte）

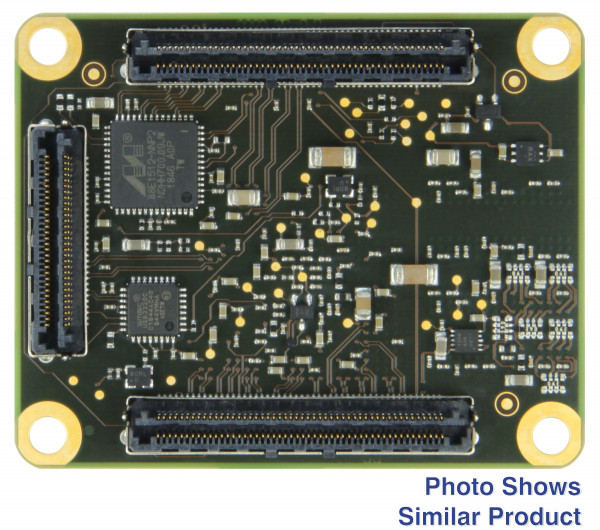

  • 2x100ピンおよび1x60ピンのかみそりビーム高速雌雄同体端子/ソケットストリップ（薄型2.5 mm）を備えたプラグオンモジュール
  • 152個のFPGAI/ O（75個のLVDSペアが可能）および14個のMIOがボード間コネクタで利用可能
  • オンボードの高効率DC-DCコンバータ
    • 4.0 Ax1.0V電源レール
    • 3.0 Ax1.5V電源レール
    • 3.0 Ax1.8V電源レール
  • システム管理と電源シーケンス
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • 有効なMACアドレスと2KシリアルEEPROM
  • 一意のシリアル番号を持つSHA-256認証チップ
  • RTC、温度補償
  • 3つのユーザーLED
  • シグナルインテグリティを高めるための均等に分散された電源ピン
コストまたはパフォーマンスを最適化するための他の組み立てオプションに加えて、リクエストに応じて大量の価格を利用できます。お客様の設計によっては、追加の冷却が必要になる場合があります。

納品物

  • 1 x TE0720-04-61Q33ML Trenz Electronic 4 x 5 cmSoCモジュールとザイリンクスZynq-7020（自動車）
