TE0729-02-2IF


価格(税別)36,800
在庫
納期販売終了品
ザイリンクスZynq-7020を搭載したSoCマイクロモジュール。 ind。臨時範囲; 3 xイーサネット

この商品はメーカーで取扱終了となっており、
後継機種 TE0729-02-62I63FA が存在します。

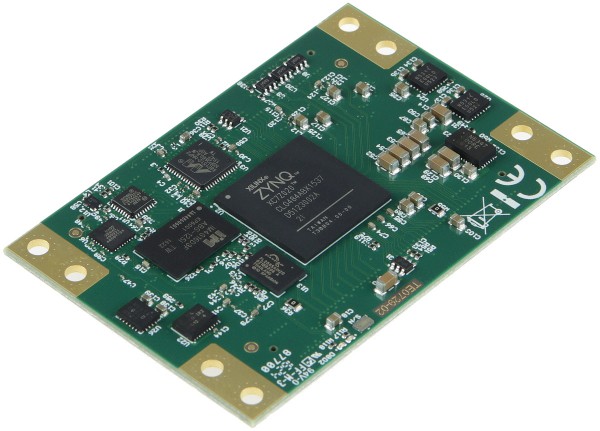

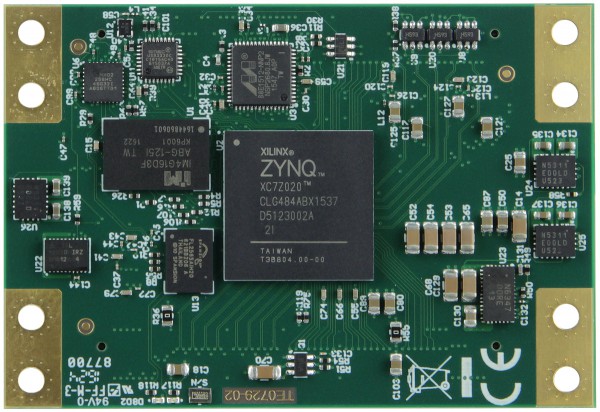

Trenz Electronic TE0729は、ザイリンクスZynq-7020とギガビットイーサネットトランシーバー、2 x 100 MBitイーサネット、512MByte DDR3 SDRAM、構成と操作用の32MByteフラッシュメモリ、およびすべてのための強力なスイッチモード電源を統合した産業グレードSoCモジュールです。オンボード電圧。堅牢な高速スタッキングストリップを介して、多数の構成可能なI/Oが提供されます。これらはすべて、最も競争力のある価格で5.2 x 7.6 cmの小さな設置面積で提供されます。これらの高密度統合モジュールは、クレジットカードよりも小さく、いくつかのバリエーションがあります。すべての部品は、少なくとも-40°C〜+ 85°Cの工業用温度範囲です。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • Zynq XC7Z020-2CLG484I
  • 衝撃と高い振動に耐える
  • 耐硫黄性抵抗器を装備
  • 良好なシグナルインテグリティのための均等に広がった電源ピン
  • Skylineヒートスプレッダー用の3 mmの取り付け穴
  • 52 x 76 mmフォームファクター
  • 2 x ARM Cortex-A9
  • 1 x 10/100/1000 MbpsイーサネットトランシーバーPHY
  • 2 x 10/100 MbpsイーサネットトランシーバーPHY
  • 3 x MACアドレスEEPROM
  • 16ビット幅の512MByte DDR3 SDRAM
  • 32MByte QSPI-Flash-Memory
  • 4GByte eMMC:メモリ
  • USB 2.0高速ULPIトランシーバー

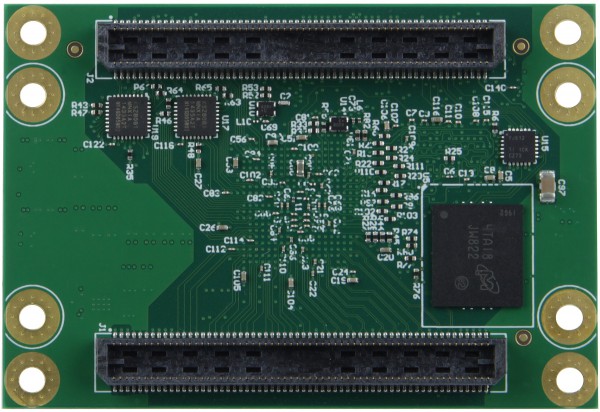

  • 2 x 120ピン高速雌雄同体ストリップを備えたプラグオンモジュール
  • 136個のFPGA I/O(58個のLVDSペアが可能)および6個のPS MIOがボード間コネクタで利用可能
  • オンボードの高効率DC-DCコンバーター
    • 4.0 A x 1.0 V電源レール
    • 1.5 A x 1.5 V電源レール
    • 1.5 A x 1.8 V電源レール
    • 1.5 A x 2.5 V電源レール
  • システムマネジメント
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • 温度補正RTC(リアルタイムクロック)
  • ユーザーLED
  • 利用可能な冷却ソリューション
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0729-02-2IFモジュール

追加情報


リンク



製品名 価格(税別)
TE0729-02-2IF ¥36,800販売終了
