TE0745-02-71I31-AZ


価格(税別)85,800円
在庫0
納期販売終了品

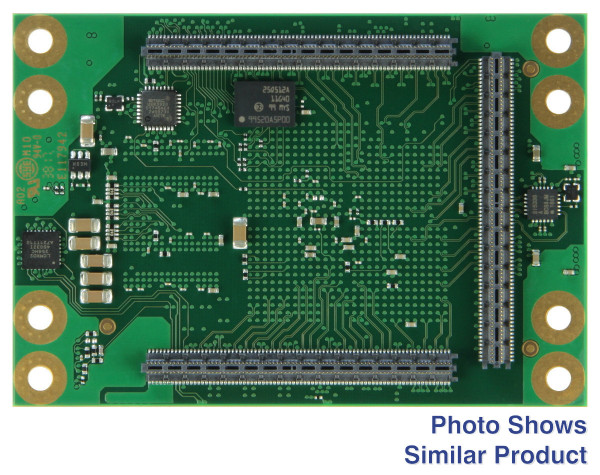

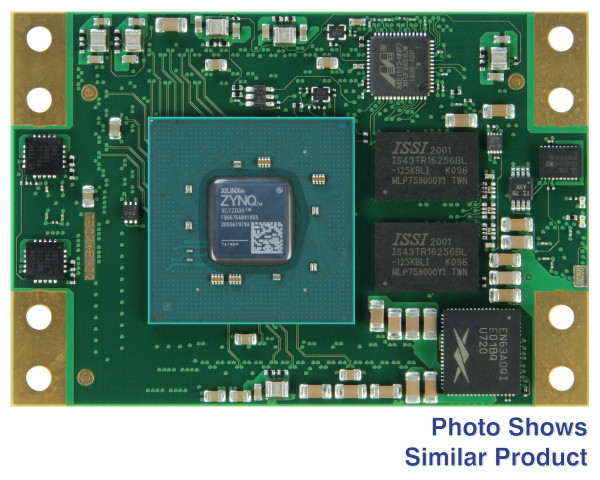

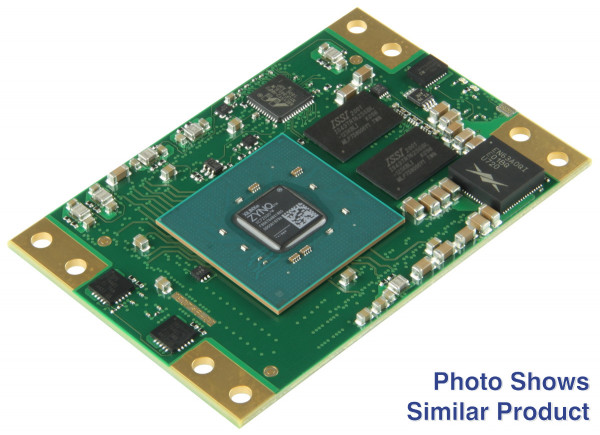

AMD Zynq™ Z030-1I を使用した SoM。 1GByte DDR3L SDRAM; 5.2×7.6cm

この商品はメーカーで取扱終了となっており、
後継機種 TE0745-03-71I31-A が存在します。
この商品は常時在庫しておりませんが、お客様からの受注生産（オンデマンド）となりますので、最小数量からお問い合わせください。この製品の前身は TE0745-02-71I11-Aです。すべての変更は製品変更通知 (PCN)に記載されています。この製品の後継製品は TE0745-03-71I31-Aです。すべての変更は製品変更通知 (PCN)に記載されています。注意してください: このモジュールは、異なる DC/DC が組み立てられている点を除いて、バリアント TE0745-02-71I31-A と同一です。Trenz Electronic TE0745-02-71I31-AZ は、AMD/Xilinx Zynq&trade を統合した産業グレードの SoC モジュールです。 7030、1GByte DDR3L、64MByte QSPI フラッシュ メモリによる構成と動作、およびすべてのオンボード電圧に対応する強力なスイッチモード電源。多数の構成可能な I/O は、堅牢な高速スタッキング ストリップを介して提供されます。これらすべてが、5.2 x 7.6 cm の小さな設置面積に収まり、最も競争力のある価格で提供されます。これらの高密度統合モジュールはクレジット カードよりも小さく、いくつかのバリエーションが用意されています。すべての部品は少なくとも -40°C ～ +85°Cの工業用温度範囲にあります。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • AMD/ザイリンクス Zynq™ 7030 SoC XC7Z030-1FBG676I
  • 高い衝撃や振動に対する耐久性
  • サイズ 5.2×7.6cm
  • デュアル ARM Cortex-A9 MPCore
  • 1GByte (32ビット) DDR3L SDRAM
  • 64MByte QSPIフラッシュメモリ
  • 1GビットイーサネットPHY
  • USB2.0 OTG PHY
  • 3 x 160 ピン高速 Samtec ST5 コネクタを備えたプラグオン モジュール
  • 250 FPGA I/O と 6 MIO をボードツーボード コネクタで利用可能
  • 8 x GTX (7030: 4 x GT)
  • 2 GT リファレンス クロック入力 (7030: 1 REFCLK)
  • 2×PLL出力
  • PLL用基準クロック入力(オプション)
  • I2C
  • MAC アドレス EEPROM
  • RTC
  • 均等に分散された電源ピンにより優れた信号整合性を実現
コストまたはパフォーマンスを最適化するためのその他のアセンブリ オプションと、ご要望に応じて大量価格をご利用いただけます。お客様の設計によっては、追加の冷却が必要になる場合があります。

納品物

  • 1 x TE0745-02-71I31-AZ AMD/Xilinx Zynq&trade 搭載 Trenz 電子 SoM 7030

追加情報


リンク



製品名 価格(税別)
TE0745-02-71I31-AZ ¥85,800販売終了
