TE0782-02-035-2I


価格(税別)219,800円
在庫
納期販売終了品

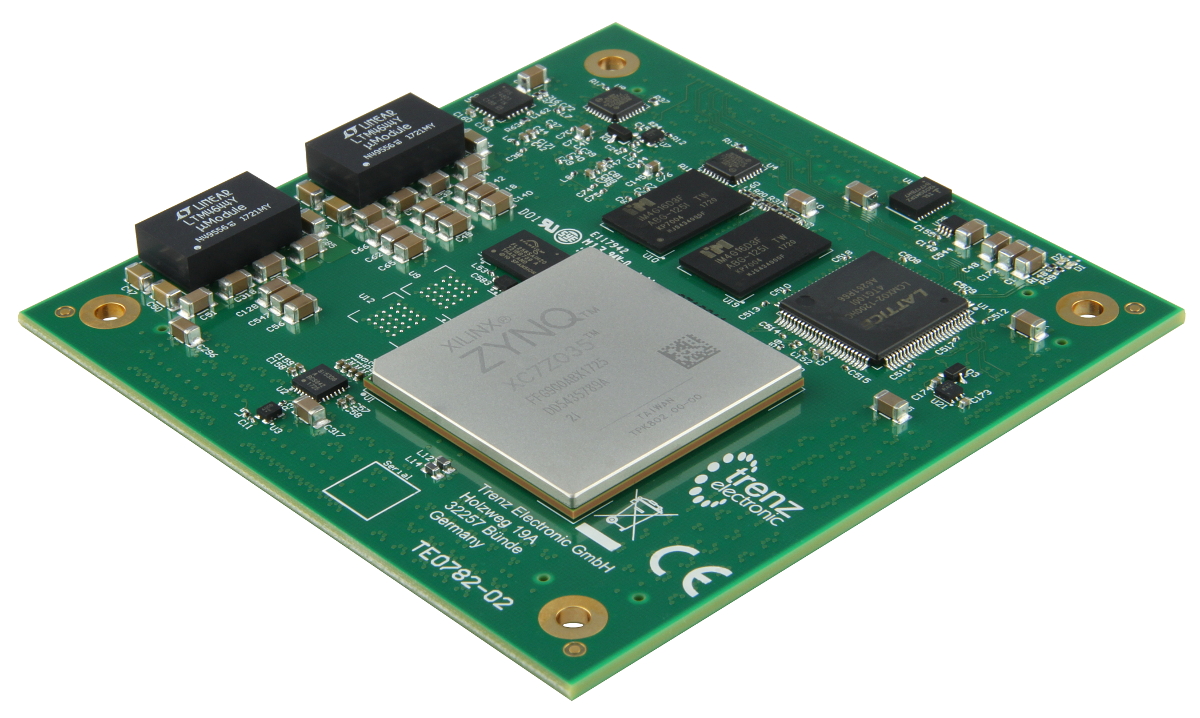

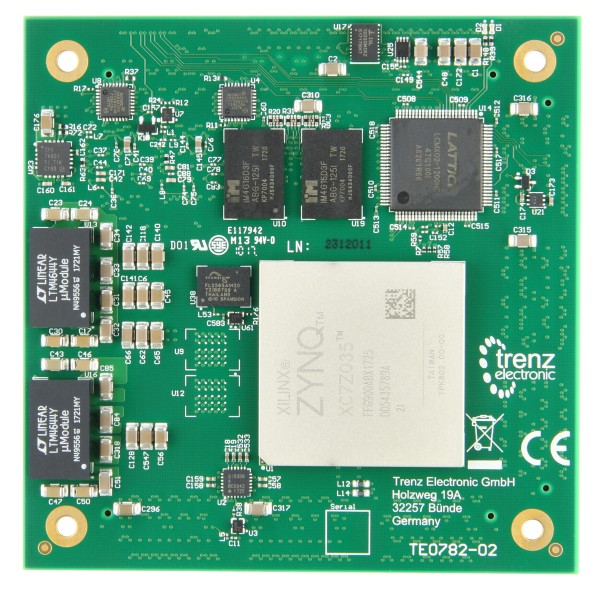

高性能ザイリンクスZynq Z-7035モジュール（ind。温度範囲）8.5 x 8.5 cm

この商品はメーカーで取扱終了となっており、
後継機種 TE0782-02-82I33FA が存在します。
Trenz Electronic TE0782は、ザイリンクスXC7Z035-2FFG900I、1GByte DDR3 SDRAM、4GByte eMMC、16 GTX高性能トランシーバーレーン、構成および操作用の32MByte QSPIフラッシュメモリ、および強力なスイッチモード電源を統合した産業用グレードのザイリンクスZynq SoCモジュールです。すべてのオンボード電圧の電源。堅牢な高速スタッキングストリップを介して、多数の構成可能なI/Oが提供されます。これらすべては、最も競争力のある価格で8.5 x 8.5 cmのフォームファクターに収められています.Trenz HyperBus対応のリファレンスデザインは、通常、商業的に実証された低コスト、低回路領域、高性能のHyperBusメモリコントローラーの無料評価版にバンドルされています（ HBMC）Synaptic Laboratories Ltd.が提供するIP Synaptic Labs HBMC IPは、IntelおよびXilinxプロジェクトの両方で商業的に証明されており、Intelによって選択されました。 この無料のHBMC IP評価ライセンスは無期限であり、顧客登録やNIC IDは必要ありません。 IntelのS/Labs Webサイトから無料の評価版HBMC IPを確認して入手できます。HBMC IPサポートの質問をinfo@synaptic-labs.com に送信してください。すべての部品は、少なくとも工業温度範囲-40°C〜+です。 85°C。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクスZynq-7035 SoC XC7Z035-2FFG900I
  • 衝撃と高い振動に耐える
  • 2 x ARM Cortex-A9 MPCore
  • リアルタイムクロック
  • 2 x Hi-Speed USB 2.0 ULPIトランシーバーPHY
  • 2 xギガビットイーサネットトランシーバーPHY
  • 2 xイーサネットMACアドレスEEPROM
  • 1GByte DDR3 SDRAM
  • 32MByte QSPIフラッシュメモリ
  • 4GByte eMMC（オプションで最大64GByte）
  • オプションの2 x 8MByte HyperRAM（最大2 x 32MByte HyperRAM）Cypress HyperRAM http://www.cypress.com/products/hyperram-memory
  • GTXクロッキング用のSi5338 PLL
  • 3 x 160ピン高速ストリップ付きプラグオンモジュール
  • 16個のGTX高性能トランシーバーレーン、GTX高性能トランシーバークロック入力
  • 254 FPGA I/O（125 LVDSペア）がボード間コネクタで利用可能
  • オンボードの高効率DC-DCコンバーター
  • システム管理と電源シーケンス
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • 良好なシグナルインテグリティのための均等に広がった電源ピン
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0782-02-035-2I Trenz電子マイクロモジュール
  • 8 xネジ
  • 4 xボルト

追加情報


リンク



製品名 価格(税別)
TE0782-02-035-2I ¥219,800販売終了
