TE0782-02-A2I33MA


価格(税別)487,800
在庫1個 即納可
カートに入れる

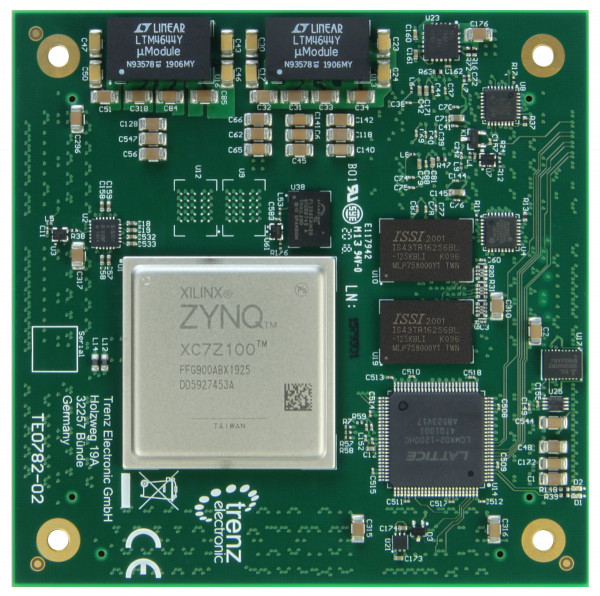

高性能ザイリンクスZynqZ-7100モジュール。 1GByte DDR3; 8.5 x 8.5 cm

この製品の前身はTE0782-02-A2I33FA です。すべての変更は製品変更通知(PCN)にあります。Trenz Electronic TE0782-02-A2I33MAは、ザイリンクスZynq-7100、1GバイトDDR3 SDRAM、8GバイトeMMC:、16 GTX高性能トランシーバーレーン、構成および操作用の32MバイトQSPIフラッシュメモリを統合した産業グレードのザイリンクスZynqSoCモジュールです。すべてのオンボード電圧に対応する強力なスイッチモード電源。頑丈な高速スタッキングストリップを介して、多数の設定可​​能なI/Oが提供されます。これらすべてが8.5x 8.5 cmのフォームファクターで、最も競争力のある価格で提供されます。すべての部品は、少なくとも-40°Cから+ 85°Cの工業用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクスZynq-7100SoC XC7Z100-2FFG900I
  • 衝撃と高振動に強い
  • 2 x ARM Cortex-A9 MPCore
  • リアルタイムクロック
  • 2x高速USB2.0ULPIトランシーバーPHY
  • 2xギガビットイーサネットトランシーバーPHY
  • 2xイーサネットMACアドレスEEPROM
  • 1GバイトDDR3SDRAM
  • 32MバイトQSPIフラッシュメモリ
  • 8GByte eMMC :(オプションで最大64GByte)
  • オプションの2x 8MByte HyperRAM(最大2 x 32MByte HyperRAM)Cypress HyperRAM http://www.cypress.com/products/hyperram-memory
  • GTXクロッキング用のSi5338PLL
  • 3 x160ピン高速ストリップを備えたプラグオンモジュール
  • 16 GTX高性能トランシーバーレーン、GTX高性能トランシーバークロック入力
  • ボード間コネクタで利用可能な254個のFPGAI/O(125個のLVDSペア)
  • オンボードの高効率DC-DCコンバータ
  • システム管理と電源シーケンス
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • 良好なシグナルインテグリティのための均等に分散された電源ピン
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0782-02-A2I33MA Trenz ElectronicSoCモジュールとザイリンクスZynq-7100
  • 8xネジ
  • 4xボルト
