TE0807-01-07EV-1ES

価格(税別)	138,000円
在庫	0
納期	販売終了品

本製品は販売終了となりました。

改版された製品は TE0807-02-07EV-1E です。

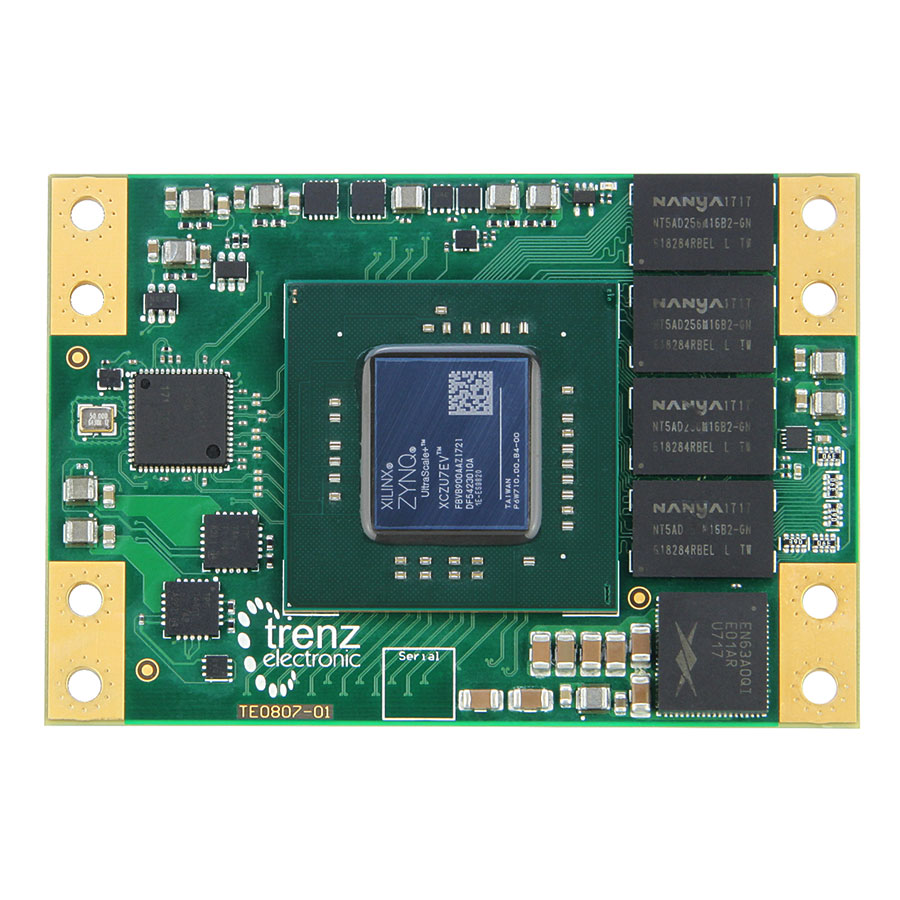

TE0807-01-07EV-1ESは、ザイリンクスのZynq UltraScale +、2GByte DDR4 SDRAM、コンフィギュレーションとオペレーション用の64MBフラッシュメモリ、20ギガビットトランシーバ、および強力なスイッチモード電源を内蔵した強力なMPSoCモジュールです。堅牢な高速スタッキング接続によって、多数の構成可能なI / Oが提供されます。

※現在のTE0807ボードにはES1シリコンが搭載されています。Erratasおよび機能制限が存在する可能性がありますので、ザイリンクスのドキュメントを参照し、ザイリンクスFAEに連絡して制限を与えてください。

すべての部品は、0℃〜+ 85℃の拡張温度範囲です。モジュールの動作温度範囲は、お客様の設計および冷却ソリューションによって異なります。

主な特徴

ザイリンクスZynq UltraScale + XCZU7EV-1FBVB900EES9820（エンジニアリングサンプル）
ZU7EV 900ピンパッケージ
スカイラインヒートスプレッダ用の3 mmの取り付け穴
サイズ：52 x 76 mm
B2Bコネクタ：4 x 160 pin
ショックと高い振動に頑丈な
2GByte DDR4 SDRAM
64 MBのSPIブートフラッシュ（デュアルパラレル）
ユーザーI / O
- 65 x PS MIO、48 x PL HD GPIO、156 x PL HP GIPIO（3バンク）
- シリアルトランシーバ：4 x GTR + 16 x GTH
- トランシーバクロックの入出力
- PLLクロックジェネレータの入出力
グラフィックプロセッシングユニット（GPU）+ビデオコーデックユニット（VCU）
Si5345 - 10出力PLL
ボード上のすべての電源、単一の3.3V電源が必要
- 14個のオンボードDC / DCレギュレータと13個のLDO
- LP、FP、PL個別に制御されるパワードメイン
すべてのブートモードのサポート（NANDを除く）
PS接続周辺機器の任意の組み合わせのサポート
良好なシグナルインテグリティのために電源ピンを均等に広げます。

推奨ソフトウェア

Vivado Design Suite - HLx Editionのダウンロード

Vivado Design Suite HLx Editionsには、Vivado HL Design EditionおよびHL System Editionで追加費用なしでパーシャルリコンフィギュレーションが含まれています。保証付きのユーザーは、ライセンスを再生成してこの機能にアクセスできます。

Vivado Design Suite Editionの全エディションの概要

開発サポート

このモジュールにはベースボードがあります。

最新のドキュメント、デザインサポートファイル、およびソースファイルを含むリファレンスデザインは、無料でダウンロードできます。

パッケージ内容

1 x Zynq UltraScale + MPSoCモジュールTE0807-01-07EV-1ES（エンジニアリングサンプル）

追加情報

製造者の製品番号：TE0807-01-07EV-1ES
Trenz Electronic TE0807 Wiki
サポートフォーラム

製品名	価格(税別)
TE0807-01-07EV-1ES	¥138,000	販売終了
