TE0807-03-7DI21-A


価格(税別)224,800
在庫(要問い合わせ) 0個
カートに入れる

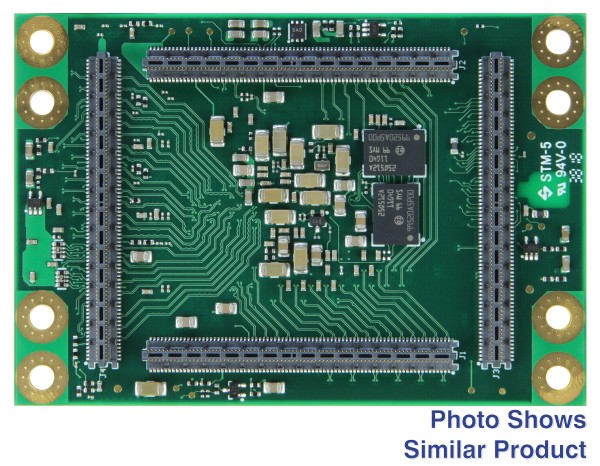

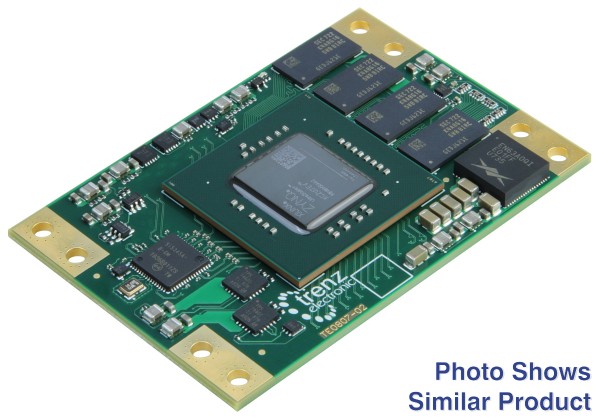

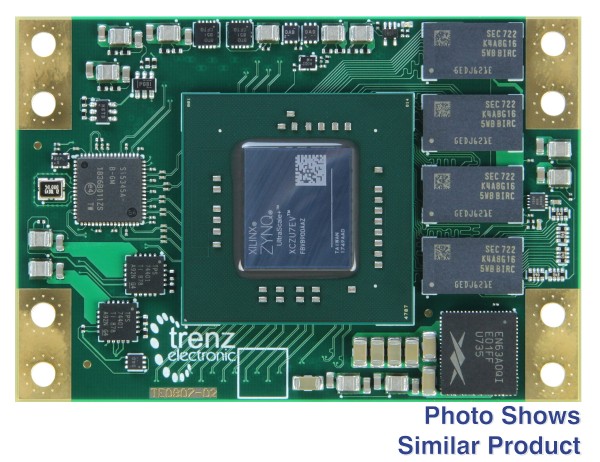

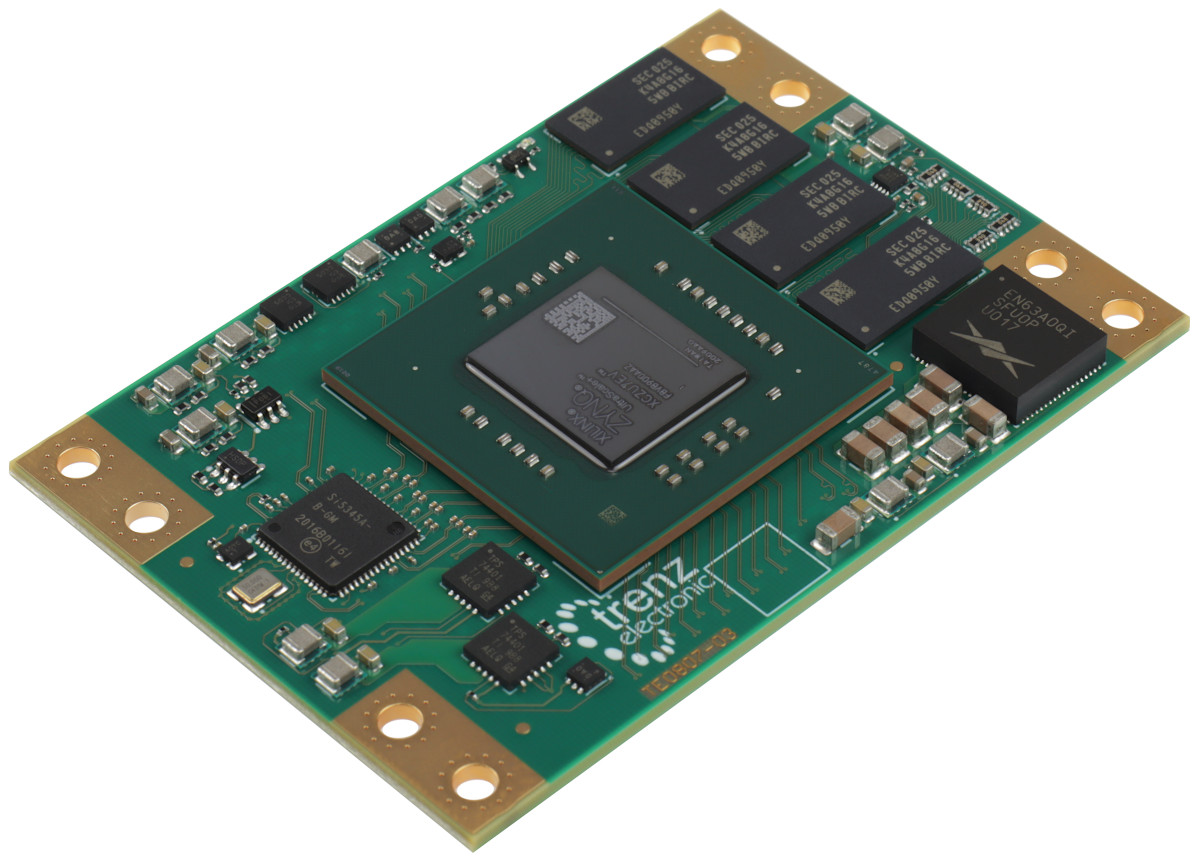

ザイリンクスZynqUltraScale + ZU7EV-1Iを搭載したMPSoCモジュール。 4GByte DDR4; 5.2 x 7.6 cm

この商品は常に在庫があるとは限りませんが、お客様のご注文(オンデマンド)で生産されます。最小数量についてはお問い合わせください。この製品の前身はTE0807-02-7DI21-A です。すべての変更は製品変更通知(PCN)にあります。Trenz Electronic TE0807-03-7DI21-Aは、ザイリンクスZynq UltraScale + ZU7EV、4GByte DDR4 SDRAM、構成と操作用の128MByteフラッシュメモリ、20 x高速シリアルトランシーバー、およびすべての強力なスイッチモード電源を統合した強力なMPSoCモジュールです。オンボード電圧。多数の構成可能なI/Oが、堅牢な高速スタッキング接続を介して提供されます。最も競争力のある価格で5.2x 7.6cmの小さなフットプリントでこれらすべて。これらの高密度統合モジュールはクレジットカードよりも小さく、いくつかのバリエーションがあります。すべての部品は、少なくとも-40°Cから+ 85°Cの工業用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクスZynqUltraScale + XCZU7EV-1FBVB900I
  • ZU7EV900ピンパッケージ
  • スカイラインヒートスプレッダ用の3mm取り付け穴
  • サイズ:52 x 76 mm
  • B2Bコネクタ:4 x160ピン
  • 衝撃と高振動に強い
  • 4GバイトDDR4SDRAM
  • 128MバイトSPIブートフラッシュ(デュアルパラレル)
  • ユーザーI/O
    • 65 x PS MIO、48 x PL HD GPIO、156 x PL HP GIPIO(3バンク)
    • シリアルトランシーバー:4 x GTR + 16 x GTH
    • トランシーバーは入力と出力をクロックします
    • PLLクロックジェネレータの入力と出力
  • グラフィックプロセッシングユニット(GPU)+ビデオコーデックユニット(VCU)
  • Si5345-1出力PLL
  • オンボードのすべての電源、単一の3.3V電源が必要
    • 14個のオンボードDC/DCレギュレーターと13個のLDO
    • LP、FP、PLの個別に制御される電力ドメイン
  • すべてのブートモードのサポート(NANDを除く)
  • PSに接続された周辺機器の任意の組み合わせのサポート
  • 良好なシグナルインテグリティのために供給ピンを均等に広げます
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 xTE0807-03-7DI21-ザイリンクスZynqUltraScale + ZU07EVを搭載したTrenzElectronicMPSoCモジュール

追加情報
