TE0808-04-09EG-1EE


価格(税別)188,000
在庫0
納期販売終了品

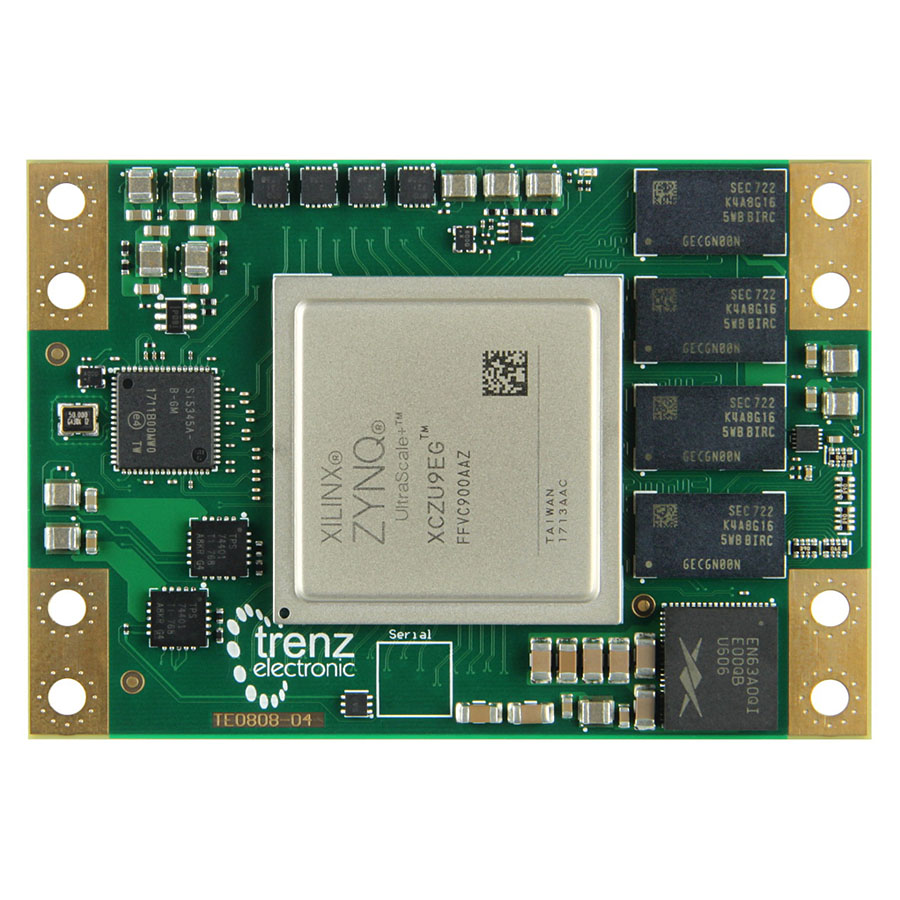

Zynq UltraScale + ZU9EGを搭載したMPSoCモジュール

TE0808-04-09EG-1EEは、ザイリンクスZynq UltraScale + ZU9EGを搭載した強力なMPSoCモジュールです。さらに、4GBの64ビット幅のDDR4 SDRAMチップを搭載した唯一の5.2x 7.6cmのモジュール、構成とデータストレージ用の128 MBのフラッシュメモリ、ならびに必要なすべての電圧用の強力なスイッチング電源を備えています。堅牢な高速コネクタは、多数の入力と出力を提供します。
動作保証温度は0℃〜+ 85℃です。

この製品は販売終了しました。後継機種はTE0808-04-9BE21-Aです。

特長

  • Xilinx Zynq UltraScale + XCZU9EG-1FFVC900E
  • ZU9EG 900ピンパッケージ
  • ヒートシンク用3mmマウントホール
  • サイズ:52x76 mm

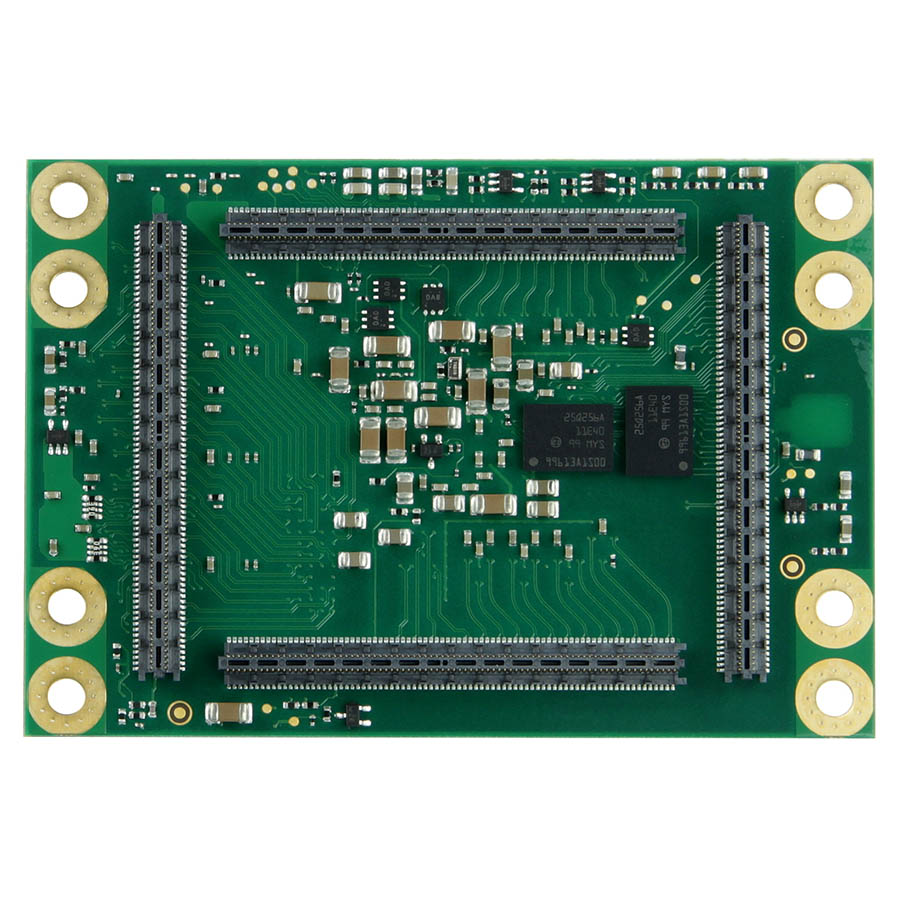

  • B2Bコネクタ:4x160ピン
  • 優れた耐衝撃性と耐震性
  • 4GBの64ビットDDR4メモリ
  • 128 MB SPIブートフラッシュ(デュアルパラレル)
  • ユーザーI/O
  • 65xPS MIO、48xPL HD GPIO、156x PL HP GIPIO(3バンク)
  • シリアルトランシーバ:4xGTR + 16xGTH
  • トランシーバクロックの入出力
  • PLLクロックジェネレータの入出力
  • オンボードスイッチングレギュレータ、3.3V単一電源可能
  • 14個のオンボードDC / DCコンバータと13個のLDO
  • LP、FP、PL個別に制御されるパワードメイン
  • すべてのブートモード(NANDを除く)とシナリオをサポート
  • 任意のタイプのPS接続周辺機器をサポート
  • 高シグナルインテグリティのために均一に分布した電源ピン

推奨開発環境

Vivado HL Design Edition



内容物

Zynq UltraScale+ MPSoCモジュール TE0808-04-09EG-1EE × 1



ダウンロード



追加情報



製品名 価格(税別)
TE0808-04-09EG-1EE ¥188,000販売終了
