TE0808-05-9GI21-E


価格(税別)173,800円
在庫(要問い合わせ) 0個
カートに入れる

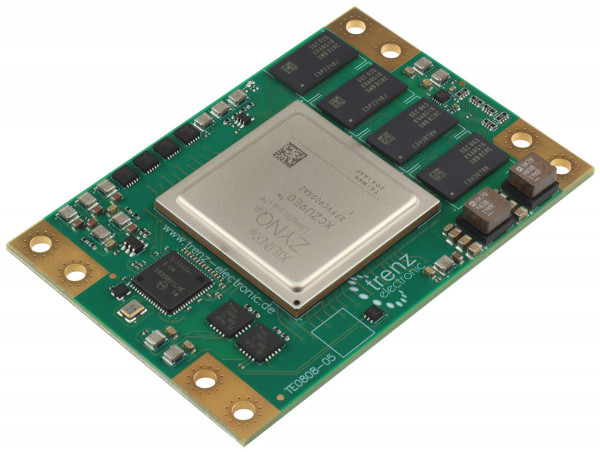

AMD Zynq™ UltraScale+™ ZU9EG-2I を搭載した UltraSOM+ MPSoC モジュール。 4GByte DDR4

この製品の前身は TE0808-05-9GI21-Aです。すべての変更は製品変更通知 (PCN)に記載されています。この製品の後継者は TE0808-05-9GI81-Eです。すべての変更は製品変更通知 (PCN)に記載されています。注: 新しいリビジョンにより、モジュールの高さのプロファイルが変更されました。TE0808-05 ボードを交換品として、または TE0808-04 用に設計されたシステムで使用し、機構の見直しと適応を行う。冷却ソリューションを実装する必要があります。---------------------このモジュールは廃止されませんが、新しいプロジェクトには改良されたコネクタを備えたTE0818モジュール シリーズをお勧めします。Trenz Electronic TE0808-05-9GI21-E は、AMD Zynq™ を統合する MPSoC モジュールです。 UltraScale+™ ZU9EG、4GByte DDR4 SDRAM、構成と動作用の128MByteフラッシュメモリ、20個の高速シリアルトランシーバー、およびすべてのオンボード電圧に対応する強力なスイッチモード電源。多数の構成可能な I/O が、堅牢な高速スタッキング接続を介して提供されます。これらすべてを、5.2 x 7.6 cm という小さな設置面積で、最も競争力のある価格で提供します。これらの高密度統合モジュールはクレジット カードよりも小さく、いくつかのバリエーションが用意されています。すべての部品は少なくとも -40°C ～ +85°Cの工業用温度範囲にあります。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • SoC/FPGA
    • デバイス: AMD Zynq™ UltraScale+™ XCZU9EG-2FFVC900I
    • スピードグレード: -2
    • 温度範囲: 工業用
    • パッケージ: FFVC900
    • グラフィックプロセッサーユニット (GPU)
  • RAM/ストレージ
    • 4GByte DDR4 SDRAM
    • 2 x 64MByte SPI ブート フラッシュ (デュアル パラレル)
    • EUI-48 ノード ID を備えた 2 K ビット シリアル EEPROM
  • 機内
    • 発振器
  • インターフェース

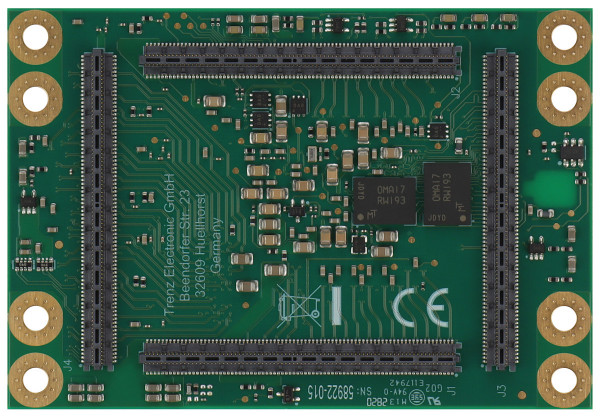

    • 4 x 160 ピン B2B コネクタ (ST5)
      • 204 PL IO
        • HP：156
        • HD: 48

      • 65 PS MIO

      • 4PS GTR
      • 16 PL GTH
      • I2C、JTAG、設定
    • 2 トランシーバークロック
    • PLLクロックジェネレータ
    • LP、FP、PL 個別に制御されるパワードメイン
  • パワー
    • B2B コネクタ経由の 3.3 V 電源が必要
  • 次元
    • 5.2×7.6cm
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0808-05-9GI21-E AMD Zynq&trade 搭載 Trenz Electronic MPSoC モジュールUltraScale+™ ZU9EG

追加情報


リンク



製品名 価格(税別)
TE0808-05-9GI21-E ¥173,800カートに入れる
