TE0817-01-4AI21-A

価格(税別)	195,800円
在庫
納期	販売終了品

ザイリンクス Zynq UltraScale+ ZU4CG-1I を搭載した MPSoC モジュール。 4GB DDR4; 5.2×7.6cm

この商品はメーカーで取扱終了となっており、
後継機種 TE0817-02-4AI81-A が存在します。

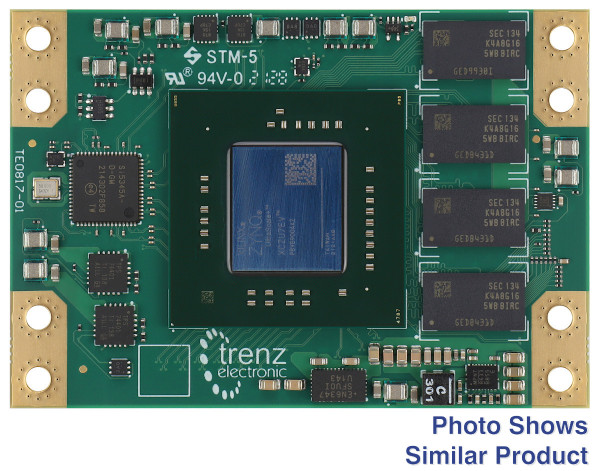

この商品は常時在庫しておらず、受注生産（受注生産）となります。最小数量はお問い合わせください。TE0817 の構造は TE0807 とほとんど同じです。本質的な違いは、信頼性の高い接触を保証する新しい Samtec BGA コネクタです。寸法は同一です。Trenz Electronic TE0817-01-4AI21-A は、ザイリンクス Zynq UltraScale+ ZU4CG、4G バイト DDR4 SDRAM、構成および操作用の 128M バイトフラッシュメモリ、20 個の高速シリアルトランシーバー、およびすべてのデバイス用の強力なスイッチモード電源を統合した強力な MPSoC モジュールです。オンボード電圧。堅牢な高速スタッキング接続を介して、多数の構成可能な I/O が提供されます。これらすべてが、5.2 x 7.6 cm の小さな設置面積で、最も競争力のある価格で提供されます。これらの高密度統合モジュールは、クレジットカードよりも小さく、いくつかのバリエーションで利用できます。すべての部品は、少なくとも -40°C ～ +85°C の工業用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

ザイリンクス Zynq UltraScale+ XCZU4CG-1FBVB900I
- ZU4CG 900 ピンパッケージ
Skyline ヒートスプレッダー用の 3 mm 取り付け穴
サイズ：5.2×7.6cm
4 x 240 ピン B2B コネクタを備えたプラグオンモジュール
衝撃や高振動に強い
4GB DDR4 SDRAM
128MByte QSPI ブートフラッシュ (デュアルパラレル)
ユーザー I/O
- 65 x PS MIO
- 48 x PL HD GPIO
- 156 x PL HP GIPIO (3 バンク)
- シリアルトランシーバー: 4 x PS-GTR、16 x PL-GTH
- トランシーバーのクロック入力と出力
- PLL クロックジェネレータの入力と出力
Si5345 - 10 出力 PLL
ボード上のすべての電源、単一の 3.3 V 電源が必要
- 14 個のオンボード DC/DC レギュレータと 13 個の LDO
- LP、FP、PL の個別に制御される電源ドメイン
すべてのブートモードのサポート (NAND を除く)
PS 接続周辺機器の任意の組み合わせをサポート
良好なシグナルインテグリティのために電源ピンを均等に配置

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

1 x TE0817-01-4AI21-A Trenz Electronic MPSoC モジュール (Xilinx Zynq UltraScale+ ZU4CG 付き)

追加情報

メーカー品番: TE0817-01-4AI21-A
Trenz Electronic TE0817 Wiki
サポートフォーラム
