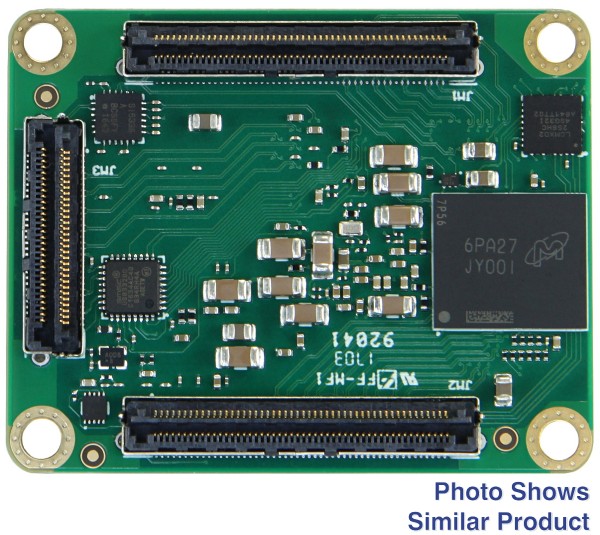

TE0820-02-02CG-1EA


価格(税別)35,000円
在庫0
納期販売終了品

TE0820-02-02CG-1EAは、ザイリンクスのZynq UltraScale +、1 GByte DDR4 SDRAM、128 MByteのフラッシュメモリを内蔵したコンフィギュレーションとオペレーション、およびすべてのオンボード電圧用の強力なスイッチモード電源を搭載した工業グレードのMPSoCモジュールです。堅牢な高速スタッキング接続によって、多数の構成可能なI / Oが提供されます。
4×5cmフォームファクタのモジュールは、相互に完全に機械的かつ大部分電気的に互換性があります。 すべての部品は、少なくとも0℃〜+ 85℃の拡張温度範囲です。

主な特徴

  • ザイリンクスZynq UltraScale + XCZU2CG-1SFVC784E
  • ZU2CG、784ピンパッケージ
  • 4 x 5 cmフォームファクタ
  • ショックと高い振動に頑丈な
  • 2 x 512 MByte 32ビット幅DDR4 SDRAM
  • 128 MByte SPIブートフラッシュデュアルパラレル
  • 4 GByte e.MMCメモリ（最大64 GByte）
  • B2Bコネクタ：2 x 100ピンと1 x 60ピン
    • 14 x MIO、132 I / Oのx HP（3バンク）
    • シリアルトランシーバ：PS-GTR 4
    • GT基準クロック入力
    • GTクロック用PLL（オプションの外部リファレンス）
    • 1 GBitイーサネットPHY
    • USB 2.0 OTG PHY
    • リアルタイムクロック
  • すべての電源が搭載されています。
  • 良好なシグナルインテグリティのために電源ピンを均等に広げます。



推奨ソフトウェア

Vivado Design Suite - HLx Editionのダウンロード

Vivado Design Suite HLx Editionsには、Vivado HL Design EditionおよびHL System Editionで追加費用なしでパーシャルリコンフィギュレーションが含まれています。保証付きのユーザーは、ライセンスを再生成してこの機能にアクセスできます。

Vivado Design Suite Editionの全エディションの概要



パッケージ内容

  • 1 x Zynq UltraScale + MPSoCモジュールTE0820-02-02CG-1EA with ZU2CG

追加情報



製品名 価格(税別)
TE0820-02-02CG-1EA ¥35,000販売終了
