TE0820-03-04CG-1EA

定価(税別)	~~84,000円~~
特別価格(税別)	0円
在庫	0
納期	販売終了品

ZU4CG-1Eと2GByteのDDR4を搭載したSOM

この製品はTE0820-03-04CG-1EAの後継品です。

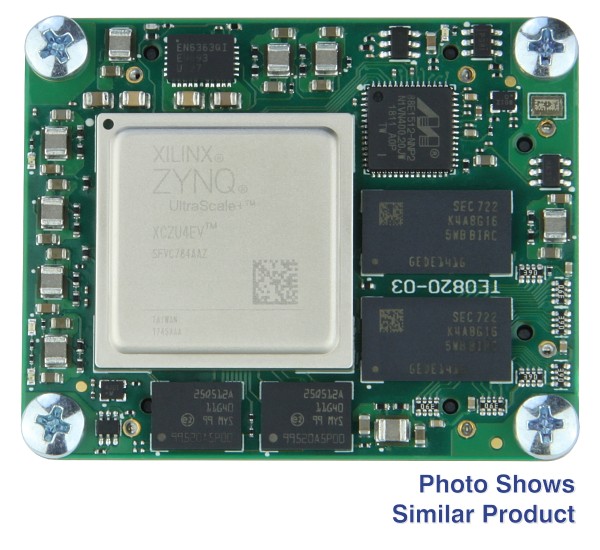

TE0820-03-04CG-1EAは、Zynq UltraScale +、2GByte DDR4 SDRAM（32ビット幅）、128MByteフラッシュメモリ（構成および動作用）、強力なスイッチング電源を内蔵した工業用グレードのMPSoCモジュールです。堅牢な高速スタッキング接続によって、多数の構成可能なI / Oが提供されます。

4×5cmフォームファクタのモジュールは、Trenz社の製品で相互に機械的かつ大部分電気的に互換性があります。すべての部品は少なくとも0℃〜+ 85℃の拡張温度範囲です。

主な特徴

ザイリンクスZynq UltraScale + XCZU4CG-1SFVC784E
ZU4CG、784ピンパッケージ
- アプリケーションプロセッサ：デュアルコアARM Cortex-A53 MPCore
- リアルタイムプロセッサ：デュアルコアARM Cortex-R5 MPCore
- 次のプロトコルをサポートする4つの高速シリアルI/O（HSSIO）インターフェイス：
  - PCI Expressインターフェイスバージョン2.1準拠
  - SATA 3.1仕様に準拠したインターフェイス
  - 最大4k x 2kのビデオ解像度を持つDisplayPortソース専用インターフェイス
  - 5 Gbit / sラインレートを実装するUSB 3.0仕様に準拠したインターフェイス
  - 1 GB / sシリアルGMIIインターフェース
- 132 x HP PL I / O（3バンク）
- 14 x PS MIO（デフォルト構成のSDカードインターフェイス用の6つのMIO）
- 4 xシリアルPS GTRトランシーバー
衝撃と高い振動への耐久性
グラフィック処理装置（GPU）
2 x 100ピンおよび1 x 60ピンのかみそりビーム高速雌雄同体ターミナル/ソケットストリップ（標準4 mm）を備えたプラグオンモジュール
2 GByte DDR4 SDRAM、32ビットのデータバス幅
デュアルパラレルモードの128 MByte QSPIブートフラッシュ
8 GByte e.MMCメモリ（最大64 GByte）
PS GTRクロック用のプログラム可能なクワッドPLLクロックジェネレーターPLL（オプションの外部リファレンス）
ギガビットイーサネットトランシーバーPHY
EUI-48ノードIDを持つMACアドレスシリアルEEPROM
OTGを完全にサポートする高速USB2 ULPIトランシーバー
ボード上のすべての電源。
良好なシグナルインテグリティのために電源ピンを均等に広げ
4 x 5 cmのフォームファクター

推奨ソフトウェア

Vivado Design Suite - HLx Editionのダウンロード

Vivado Design Suite HLx Editionsには、Vivado HL Design EditionおよびHL System Editionで追加費用なしでパーシャルリコンフィギュレーションが含まれています。保証付きのユーザーは、ライセンスを再生成してこの機能にアクセスできます。

追加情報

品番：TE0820-03-4AE21FA

Trenz Electronic TE0820 Wiki

サポートフォーラム

製品名	価格(税別)
TE0820-03-04CG-1EA	¥0	販売終了
