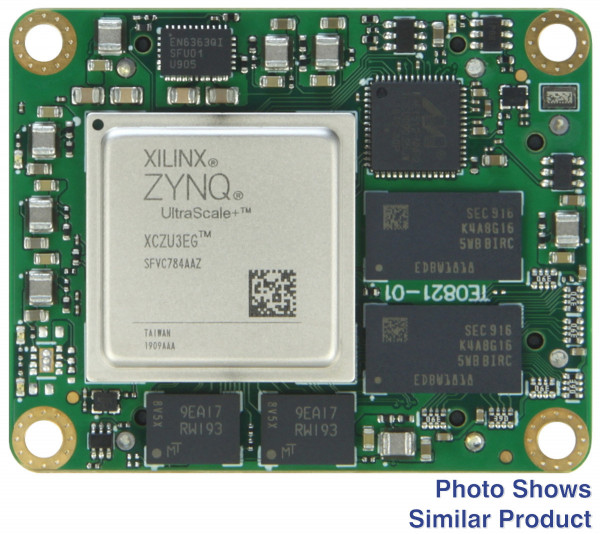

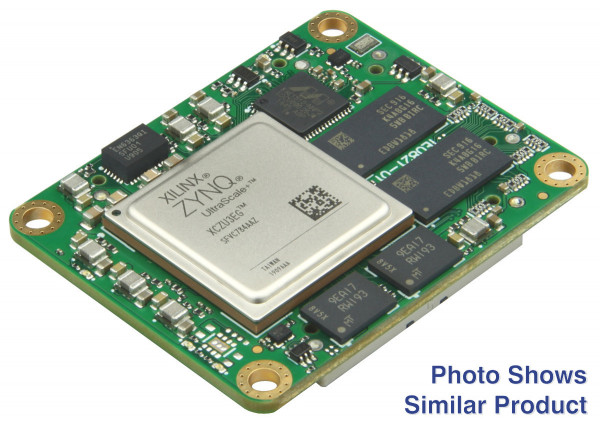

TE0821-01-4DE31ML


価格(税別)104,800円
在庫
納期販売終了品
AMD Zynq™ UltraScale+™ ZU4EV-1E を搭載した MPSoC モジュール; 4GByte DDR4;目立たない

この商品はメーカーで取扱終了となっており、
後継機種 TE0821-02-4DE91ML が存在します。
この製品の前身は TE0821-01-4DE31FLです。すべての変更は製品変更通知 (PCN)に記載されています。重要: 867995 以降のすべてのシリアル番号に関する情報。Trenz Electronic TE0821-01-4DE31ML は、AMD/Xilinx Zynq™ を統合するロープロファイルのボードツーボード コネクタを備えた産業グレードの MPSoC モジュールです。 UltraScale+™ ZU4EV、4GByte DDR4 SDRAM、構成と動作用の128MByteフラッシュメモリ、およびすべてのオンボード電圧に対応する強力なスイッチモード電源。多数の構成可能な I/O が、堅牢な高速スタッキング接続を介して提供されます。このモジュールは、Trenz Electronic TE0820 MPSoC モジュールとピン互換です (JM2 ピン 100 は接続されていません)。これらすべてを、クレジット カードよりも小さい設置面積で、最も競争力のある価格で実現します。4 x 5 cm のフォームファクタのモジュールは、相互に機械的に完全に互換性があり、電気的にもほぼ互換性があります。すべての部品は少なくとも 0°C ～ +85°C の拡張温度範囲にあります。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • AMD/ザイリンクス Zynq™ UltraScale+™ XCZU4EV-1SFVC784E
  • ZU4EV、784 ピン パッケージ
    • アプリケーションプロセッサ: クアッドコア ARM Cortex-A53 MPCore
    • リアルタイムプロセッサ: デュアルコア ARM Cortex-R5 MPCore
    • グラフィックプロセッサ: Mali-400 MP2
    • 次のプロトコルをサポートする 4 つの高速シリアル I/O (HSSIO) インターフェイス:
      • PCI Expressインターフェイスバージョン2.1準拠
      • SATA 3.1仕様準拠のインターフェース

      • 最大 4k x 2k のビデオ解像度を備えた DisplayPort ソース専用インターフェイス

      • 5 Gbit/s のラインレートを実装する USB 3.0 仕様準拠のインターフェイス
      • 1 GB/s シリアル GMII インターフェイス
    • 34 x 高性能および 96 x 高密度 PL I/O
    • 14 x PS MIO (デフォルト構成では、MIO のうち 6 つは SD カード インターフェイス用)
    • 4 x シリアル PS GTR トランシーバー
  • 衝撃や高振動に強い
  • グラフィック プロセッシング ユニット (GPU)
  • 2 x 100 ピンおよび 1 x 60 ピン Razor Beam 高速雌雄同体端子/ソケット ストリップ (標準 4 mm) を備えたプラグオン モジュール
  • 4GByte DDR4 SDRAM、32ビットデータバス幅
  • デュアルパラレルモードの128MByte QSPIブートフラッシュ
  • 8GByte eMMC: メモリ (最大64GByte)
  • PS GTR クロック用のプログラマブル クワッド PLL クロック ジェネレーター PLL (オプションの外部リファレンス)
  • ギガビット イーサネット トランシーバー PHY
  • EUI-48 ノード ID を備えた MAC アドレスシリアル EEPROM
  • OTG を完全にサポートする高速 USB2 ULPI トランシーバー
  • ボード上のすべての電源
  • 均一に分散された電源ピンにより良好な信号整合性を実現
  • サイズ：4×5cm
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0821-01-4DE31ML Trenz Electronic MPSoC モジュール (AMD/Xilinx Zynq™ 搭載) UltraScale+™ ZU4EVおよびロープロファイルコネクタ

追加情報

  • メーカー品番: TE0821-01-4DE31ML
  • トレンズエレクトロニック TE0821 Wiki
  • 当社の 4 x 5 cm モジュールには「LP」または「ロープロファイル」のマークが付いています。
  • サポートフォーラム

リンク



製品名 価格(税別)
TE0821-01-4DE31ML ¥104,800販売終了
