TE0835-02-MXE21-A

定価(税別)	オープン価格
在庫
納期	販売終了品

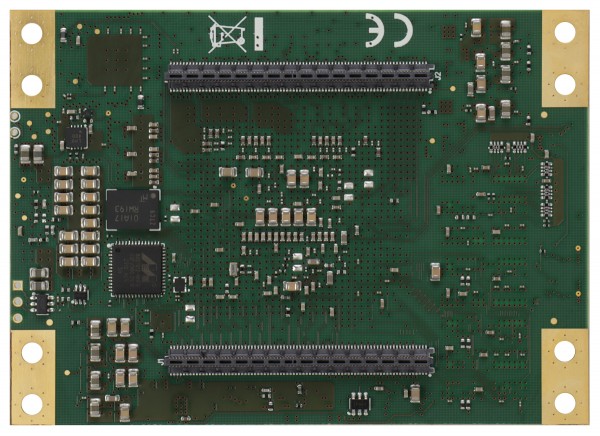

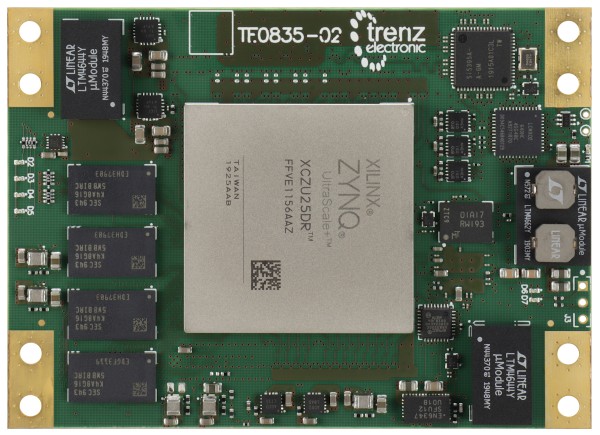

ザイリンクスZynqUltraScale + RFSoCZU25DR-1を搭載したRFSoCモジュール。 4 GB DDR4; 6.5 x 9 cm

この商品はメーカーで取扱終了となっており、
後継機種 TE0835-03-MXE81-A が存在します。

この商品は常に在庫があるとは限りませんが、お客様のご注文（オンデマンド）で生産されます。最小数量についてはお問い合わせください。この製品の前身はTE0835-01-MXE21-A です。すべての変更は製品変更通知（PCN）にあります。Trenz Electronic TE0835は、ザイリンクスZynq UltraScale + RFSoCをベースにした拡張グレードモジュールです。このモジュールには、4 x 1GByte DDR4 SDRAMメモリ、2 x 64MByte SPIフラッシュメモリ、USB2.0、イーサネットトランシーバー、および2 x Samtec Razor Beam Board to Board（B2B）コネクタが装備されています。システムコントローラCPLDはLatticeMachXO2によって提供されます。ZynqUltraScale+ RFSoCファミリは、マルチバンド、マルチモードセルラー無線およびケーブルインフラストラクチャ（DOCSIS）の主要サブシステムを、機能豊富な64ビットクアッドコアArmCortexを含むSoCプラットフォームに統合します。 A53およびデュアルコアArmCortex-R5ベースの処理システム。すべての部品は、少なくとも0°Cから+ 85°Cの拡張温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

ザイリンクスZynqUltraScale + XCZU25DR-1FFVE1156E
FPGAパッケージ：E1156（35 x 35 mm）
利用可能なデバイス
- ZU25、ZU27、ZU28（Gen1）
- ZU42、ZU43、ZU47、ZU48（GEN3）
スピードグレード：-1（最も遅い）
エンジン：クアッドコアアームCortex-1.3GHzまでのA53 MPCore
4.096GSPSで12ビットの8つのRFADC
6.554GSPSで14ビットの8つのRFDAC
1 x PCIe Gen3 x 16
RAM /ストレージ：4 x 1GByte（8 Gbit）DDR4 SDRAM
2 x 64Mバイト（512メガビット）SPIフラッシュ
2k I2C MAC EEPROM
合計I/O：40 IO、20 LVDS、32 MIO
オンボード：Lattice MachXO2 CPLD
プログラム可能な超高性能DSPLL
USB2.0OTGトランシーバー
ギガビットイーサネットトランシーバー
8 x GTY
4 x GTR
3xオシレーター
4xユーザーLED
インターフェース：2 x Samtec Razor Beam ST5（2 x 80 pol）ボード間コネクター
電源：5 V +/- 10％入力電源電圧
寸法：65 x 90 mm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

1 xTE0835-02-MXE21-ザイリンクスZynqUltraScale + RFSoCZU25DRを搭載したTrenzElectronicRFSoCモジュール

追加情報

リンク

製品名	価格(税別)
TE0835-02-MXE21-A	オープン価格	お問合せください
