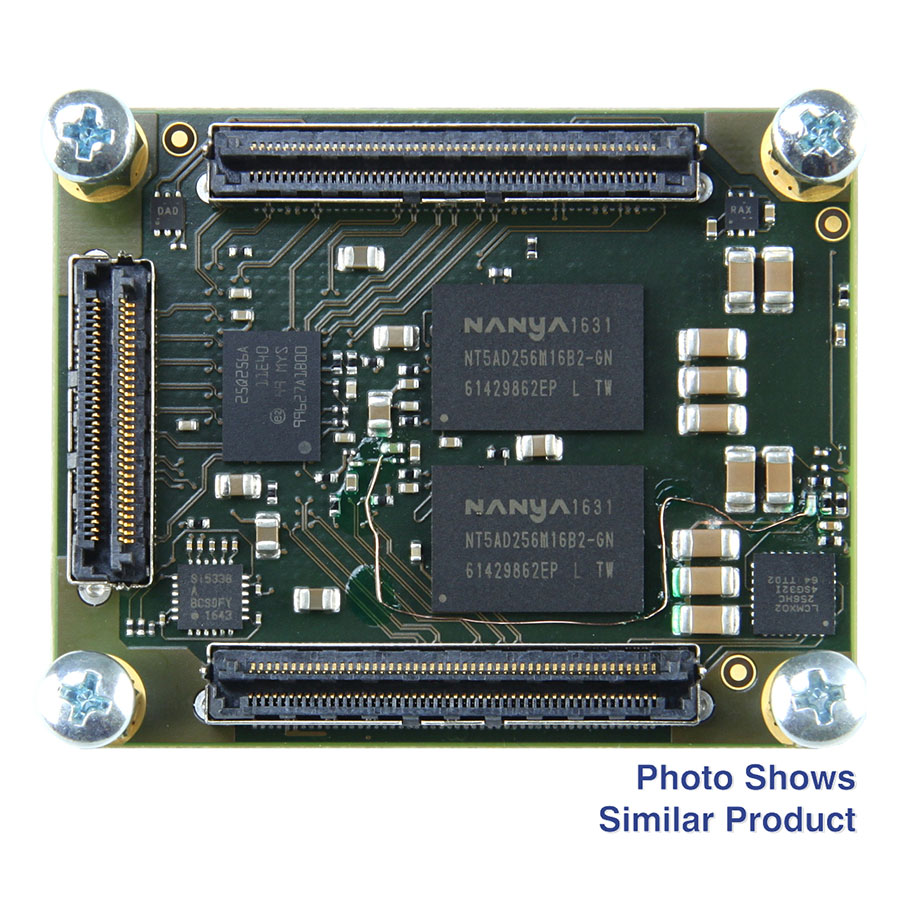

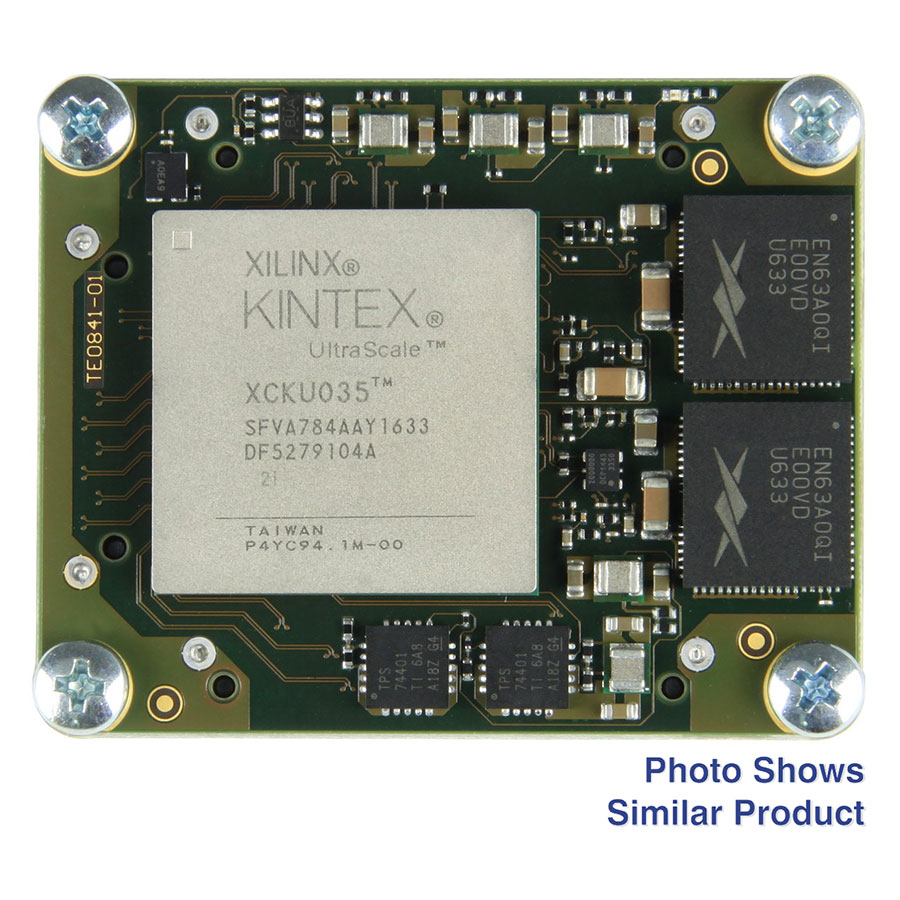

TE0841-02-035-1C本体基板


価格(税別)180,000円
在庫0
納期販売終了品
Kintex UltraScale KU35搭載の高性能FPGAモジュール

TE0841-02-035-1Cは、ザイリンクスKintex UltraScale KU35を搭載した高性能FPGAモジュールです。加えて、2ギガバイトDDR4 SDRAM（16ビット幅）を有する唯一の4×5cmの大きなモジュールは、すべての必要な電圧のために、64個の構成とデータのためのバイトフラッシュQSPI、および強力なスイッチングレギュレータを備えています。堅牢な高速コネクタは、多数の入出力を提供します。

4×5cmのフォームファクタを備えたモジュールは、完全に機械的であり、互いに電気的にほとんど互換性があります。

少なくとも0℃〜+ 70℃の商業的温度範囲をカバーします。

※こちらの製品は受注生産となります



特長

  • ザイリンクスKintex UltraScale KU35 FPGA XCKU035-1SFVA784C
  • 優れた耐震性と耐震性
  • サイズ：40 x 50 mm
  • 4 x M4ヒートシンク取り付け穴
  • 3.2 mmの取り付け穴
  • 2GB 16ビット幅DDR4 SDRAM
  • 64 MB（512 MBit）SPIブートフラッシュ
  • B2Bコネクタ：3本のレーザービーム、合計260個の端子
  • ユーザー入力/出力：HR 56、HP 84
  • シリアルトランシーバ：GTH 8レーン（すべて）
  • GTクロック入力：2
  • タイミング
  • Si5338-4 PLL、GT、PLクロック出力
  • 200 MHz LVDS発振器
  • 電力供給℣
  • オンボードスイッチングレギュレータ、単電源
  • カスタムオン/オフバンク電源
  • 良好なシグナルインテグリティのために均一に分布した電源ピン。



推奨ソフトウェア

Vivado Design Suite - HLx Editionのダウンロード

Vivado Design Suite HLx Editionsには、Vivado HL Design EditionおよびHL System Editionで追加費用なしでパーシャルリコンフィギュレーションが含まれています。保証付きのユーザーは、ライセンスを再生成してこの機能にアクセスできます。

Vivado Design Suite Editionの全エディションの概要



開発サポート

このモジュールにはさまざまなベースボードが用意されています。

最新のドキュメント、デザインサポートファイル、およびソースファイルを含むリファレンスデザインは、無料でダウンロードできます。



パッケージ内容

1 x TE0841-02-035-1C Kintex UltraScale XCKU035を備えたマイクロモジュール4 x 5 cm、Speedgrade 1（商用温度範囲）

追加情報



製品名 価格(税別)
TE0841-02-035-1C ¥180,000販売終了
