TE0841-02-040-1I

価格(税別)	240,000円
在庫	0
納期	販売終了品

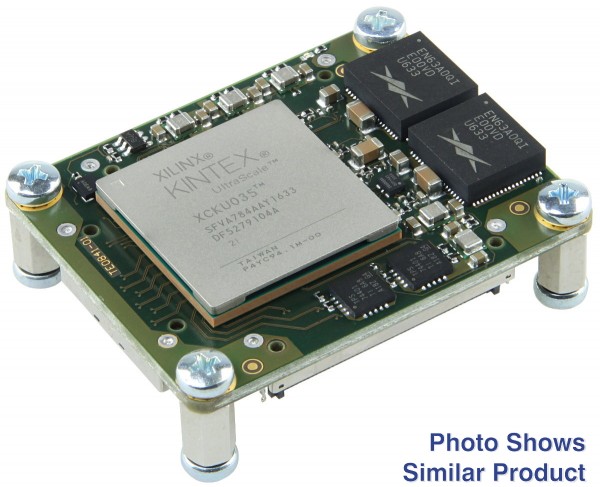

Kintex UltraScale XCKU040-1SFVA784I、2GByte DDR4を搭載したマイクロモジュール

TE0841-02-040-1Iは、Kintex UltraScale KU40、512MByte（16ビット幅）DDR4の2バンク、コンフィギュレーションと操作のための32 MByte QSPIフラッシュ、強力なスイッチモードすべてのオンボード電圧用の電源。頑丈な高速スタッキングストリップを使用して、多数の構成可能なI / Oが提供されます。

4×5cmフォームファクタのモジュールは、相互に完全に機械的かつ大部分電気的に互換性があります。

すべての部品は、少なくとも工業用温度範囲-40℃〜+ 85℃です。

主な特徴

ザイリンクスKintex UltraScale KU40 FPGA XCKU040-1SFVA784I
産業用アプリケーションに適しています
サイズ：40 x 50 mm
スカイラインヒートスプレッダ用の3 mmの取り付け穴
2 GByte 16ビット幅のDDR4
64 MBのSPIブートフラッシュ
B2Bコネクタ：3本のカミソリビーム、合計260本の端子
- ユーザーI / O：HR 56、HP 84
- シリアルトランシーバ：GTH 8レーン（すべて）
- GTクロック入力：2
クロッキング
- Si5338-4 PLL、GT、PLクロック出力
- 200 MHz LVDS発振器
電源
- すべての電源が搭載され、単一電源動作がサポートされています。
- ユーザ定義のIOバンク電源
良好なシグナルインテグリティのために電源ピンを均等に広げます。

推奨ソフトウェア

Vivado Design Suite - HLx Editionのダウンロード

Vivado Design Suite HLx Editionsには、Vivado HL Design EditionおよびHL System Editionで追加費用なしでパーシャルリコンフィギュレーションが含まれています。保証付きのユーザーは、ライセンスを再生成してこの機能にアクセスできます。

Vivado Design Suite Editionの全エディションの概要

開発サポート

このモジュールにはさまざまなベースボードが用意されています。

最新のドキュメント、デザインサポートファイル、およびソースファイルを含むリファレンスデザインは、無料でダウンロードできます。

パッケージ内容

1 x TE0841-02-040-1I Kintex UltraScale XCKU040（工業用温度範囲）で4 x 5 cmのマイクロモジュール

追加情報

製造者の記事番号：TE0841-02-040-1I
Trenz Electronic TE0841 Wiki
サポートフォーラム

製品名	価格(税別)
TE0841-02-040-1I	¥240,000	販売終了
