TEB0729-03A


価格(税別)20,480
在庫メーカー在庫 63個
カートに入れる

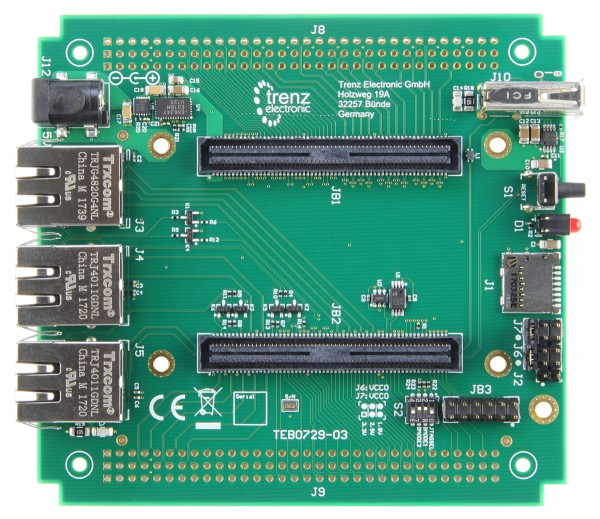

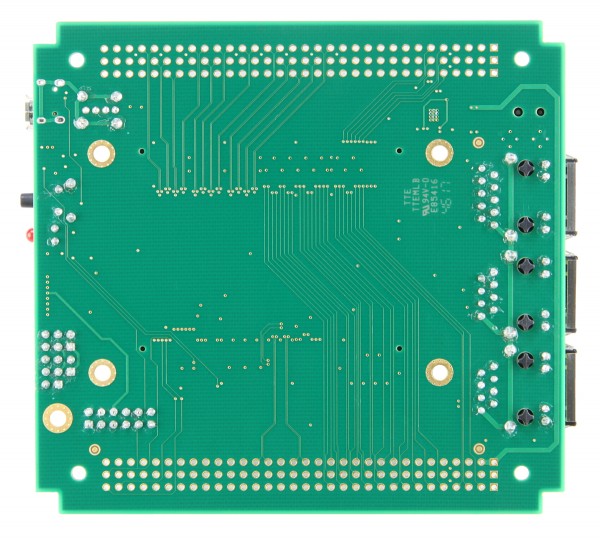

USBホストホストコネクタ付きTE0729 Zynq-7020 SoCのキャリアボード

Trenz Electronic TEB0729キャリアボードは、Trenz ElectronicモジュールTE0729を使用するために特に設計および開発されました。 TE0729シリーズのTrenz Electronicマイクロモジュールへの低コストの接続と拡張を提供します。

特徴

  • 5 V電源用のバレルジャック
  • 2個の統合LEDを備えた2 x RJ45 10/100-BaseTイーサネットMagJack
  • 2個の統合LEDを備えた1 x RJ45ギガビットイーサネットMagJack。
  • SoMのI&Cインターフェイスに接続された2つの構成EEPROM
  • TE0790 USB 2を接続するためのXMOD互換ヘッダー。0アダプタボード
  • XMODヘッダーを介したJTAGおよびUARTインターフェイス
  • MicroSDカードソケット、システムの起動に使用可能
  • USB 2。0ソケット
  • SoM構成用の4ビットDIPスイッチ(SoMのJTAGアクセスおよびブートモード)
  • SoMのPL-IOバンクピンにアクセスするためのLVDSペアとして使用可能なVG96コネクタはんだ付けパッドJ8
  • SoMのさらなるインターフェースとIOにアクセスするためのVG96コネクタはんだ付けパッドJ9
  • 1 xユーザーLED(赤)
  • SoMにルーティングされた1 xユーザープッシュボタン(標準構成でリセット機能)
  • PL-IO-bankのVCCIOをジャンパーで設定するピンヘッダー

納品物

  • TE0729用TEB0729-03Aキャリアボードx 1
  • 2 x VG96ソケットコネクタ垂直

追加情報


リンク



製品名 価格(税別)
TEB0729-03A ¥20,480カートに入れる
