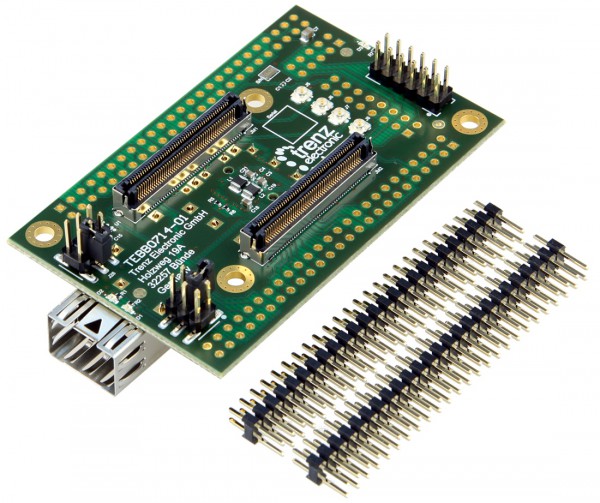

TEBB0714-01


価格(税別)6,780円
在庫メーカー在庫 11個
カートに入れる
TE0714のシンプルベース

Trenz Electronic TEBB0714は、特にTE0714モジュールのマルチギガビットトランシーバーユニット用のテストおよび評価用のベースボードです。このベースボードは、ピンヘッダー用のスルーホールパッドも備えており、PL I/Oバンクピン、さらに搭載されたTE 4 x 3 SoMにアクセスできます。

特徴

  • Trenz TE0714モジュールソケット（Samtec 100ピンLSHMシリーズコネクタx 2）
  • XMOD/JTAG基準電圧を選択するための6ピンヘッダー
  • 1ピンヘッダー16極 （JTAG、MGT-CLK、ブートモード、XADC、I/O）
  • 1ピンヘッダー10極 （I/O）
  • SFPコネクタ（1 MGTレーン、プラグイン可能な拡張スモールフォームファクター、最大10 Gbit/sのデータ転送速度をサポート）
  • Hirose Ultra Small SMT同軸コネクタ4個、最大6 Gbit/sのデータ転送速度をサポート
  • 2ピンヘッダー50極 （FPGAバンクI/Oと電源）
  • FPGAバンク電源用の1つのピンヘッダーVCCIO34（1。8 VOUT、2。5 V、3。3 VOUT）
  • FPGA Bank Power V_CFG用の1つのピンヘッダー（1。8 VOUT、2。5 V、3。3 VOUT）
  • VCCIO34電源選択用の1つのピンヘッダー
  • 1つのLDO電圧レギュレータ3。3 Vから2。5 V
  • SoMのIOピンにルーティングされる2つのユーザーLED（赤/緑）
  • モジュールのFPGAからの「DONEのプログラミング」信号を示す1つのLED D3（赤）
  • LVDSペアとして使用可能なSoMのIOバンクピンにアクセスするためのオプションのピンヘッダー用のはんだ付けパッドJ17およびJ20
  • SoMのさらなるインターフェースおよびIOにアクセスするためのオプションのピンヘッダー用のはんだ付けパッドJ3およびJ4

納品物

  • 1 x TEBB0714-01キャリアボード
  • 2 xピンヘッダー、ストレート、ダブルロー、50ピン

追加情報


リンク



製品名 価格(税別)
TEBB0714-01 ¥6,780カートに入れる
