TEBF0808-04A

価格(税別)	95,800円
在庫	0
納期	販売終了品

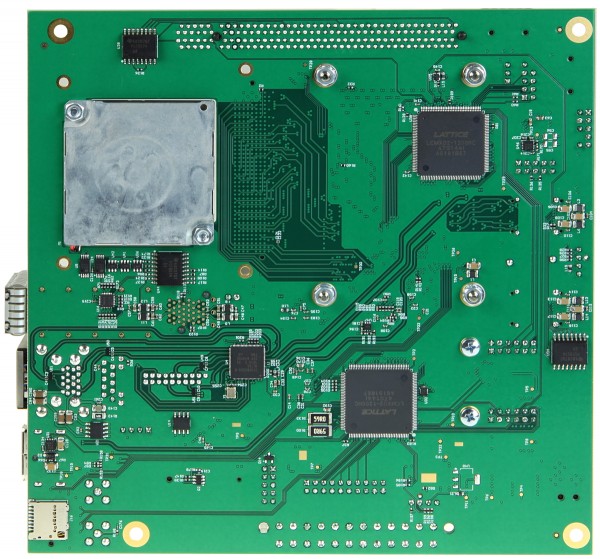

Trenz Electronic TE080X UltraSOM +用UltraITX +ベースボード

この商品はメーカーで取扱終了となっており、
後継機種 TEBF0808-05 が存在します。

これはTEBF0808-04の代替品です。新しいUSB VBUS抵抗R65 1kが異なります。すべての変更は製品変更通知（PCN）に含まれています。Trenz Electronic TEBF0808キャリアボードは、ザイリンクスZynq Ultrascale + MPSoCモジュールTE0803、TE0807、およびTE0808のベースボードであり、モジュールのB2Bコネクタピンをアクセス可能なコネクタに公開し、Zynq UltraScale + SoMをテストおよび評価するための幅広いオンボードコンポーネントを提供しますおよび開発目的のため。キャリアボードにはMini-ITXフォームファクタがあり、PCエンクロージャに取り付けることができます。PCエンクロージャの背面および前面パネルでは、MGTインターフェイスとコネクタにアクセスできます。前面パネル要素には、Intel-PC互換のヘッダーも使用できます。

特徴

Mini-ITXフォームファクター、PCエンクロージャー互換
ATX-24電源コネクタ
オプションの12 V標準電源プラグ
Headers
- Intel 10ピンHDAオーディオ
- Intel 9ピン電源/リセットボタン、電源/ HD-LED
- PC-BEEPER
オンボードの電源/リセットスイッチ
2 x構成4ビットDIPスイッチ
2 xオプションの4線式PWMファンコネクタ
PCIeスロット-1つのPCIeレーン（16レーンコネクタ）
CAN FDトランシーバー（10ピンIDCコネクターおよび6ピンヘッダー）
4 xオンボード構成EEPROM（1 x Microchip 24LC128-I/ST、3 x Microchip 24AA025E48T-I/OT）
デュアルSFP +コネクタ（2x1ケージ）
1 x DisplayPort（シングルレーン）
1 x SATAコネクタ
2 x USB 3.0 Aコネクタ（スーパースピードホストポート（USB 2.0での高速））
2つのポートを備えた1 x USB 3.0オンボードコネクタ
FMC HPCスロット（FMC_VADJ max。VCCIO）
FMCファン
RJ45 MagJackを備えたギガビットイーサネットRGMII PHY
MPSoCのI＆Cインターフェイスに多重化されたすべてのキャリアボード周辺機器のI＆Cインターフェイス
クワッドプログラマブルPLLクロックジェネレーターSI5338A
クロック信号用の2つのSMA同軸コネクタ
MicroSD-/MMC-Cardソケット（ブート可能）
32 GBit（4GByte）オンボードeMMCフラッシュ（4 GBitで8バンク）
2 xシステムコントローラーCPLDラティスMachXO2 1200 HC
1 x Samtec FireFly（4 GTレーン双方向）
逆ループバック用の1 x Samtec FireFlyコネクタ
20ピンARM JTAGコネクタ（PS JTAG0）
3 x Pmodコネクタ（GPIOおよびSC CPLDおよびMPSoCモジュールへのI＆2Cインターフェイス）
オンボードDC-DC PowerSoC
モジュールサイズ：170 mm＆times; 170 mm。正確な詳細については、アセンブリ図をダウンロードしてください。
標準コネクタとの嵌合高さ：5 mm

納品物

Trenz ElectronicのTE080x UltraSOM + MPSoC用のUltraITX +ベースボードx 1

組み立て済みの付属品を含む

2 x XMOD FTDI JTAGアダプター（TE0790）、ザイリンクスツールとの互換性、MPSoCおよびSC CPLDのプログラミング用
