TEBF0818-02

価格(税別)	86,800円
在庫
納期	販売終了品

Trenz Electronic TE081X UltraSOM+ 用 UltraITX+ ベースボード

この商品はメーカーで取扱終了となっており、
後継機種 TEBF0818-02A が存在します。

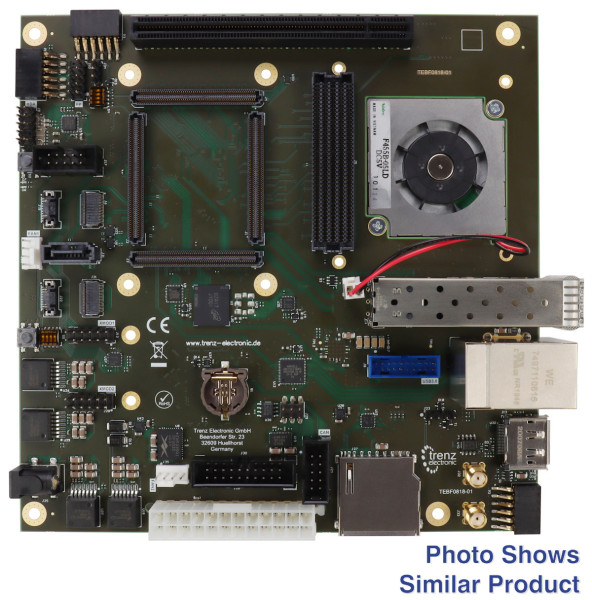

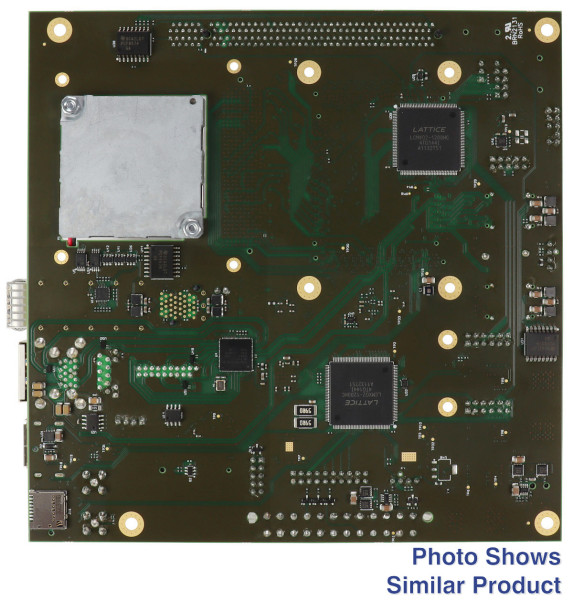

Trenz Electronic TEBF0818 キャリアボードは、Xilinx Zynq Ultrascale+ MPSoC モジュール TE0813、TE0817、および TE0818 のベースボードであり、モジュールの B2B コネクタピンをアクセス可能なコネクタに公開し、Zynq UltraScale+ SoM をテストおよび評価するためのさまざまなオンボードコンポーネントを提供します。および開発目的のため。キャリアボードには Mini-ITX フォームファクタがあり、PC エンクロージャに取り付けることができます。PC エンクロージャのリアパネルとフロントパネルでは、MGT インターフェイスとコネクタにアクセスできます。フロントパネル要素には、Intel-PC 互換ヘッダーも利用できます。

特徴

Mini-ITXフォームファクタ、PCエンクロージャ対応
ATX-24 電源コネクタ
オプションの 12V 標準電源プラグ
Headers
- Intel 10 ピン HDA オーディオ
- Intel 9 ピン電源/リセットボタン、電源/HD-LED
- PCブザー
オンボード電源/リセットスイッチ
2 x 構成 4 ビット DIP スイッチ
2 x オプションの 4 線式 PWM ファンコネクタ
PCIe スロット - 1 つの PCIe レーン (16 レーンコネクタ)
CAN FD トランシーバー (10 ピン IDC コネクターと 6 ピンヘッダー)
4 x オンボード構成 EEPROM (1 x Microchip 24LC128-I/ST、3 x Microchip 24AA025E48T-I/OT)
デュアル SFP+ コネクタ (2x1 ケージ)
1 x DisplayPort (シングルレーン)
1×SATAコネクタ
2 x USB 3.0 A コネクタ (Superspeed Host Port (Highspeed at USB 2.0))
2 つのポートを備えた 1 x USB 3.0 オンボードコネクタ
FMC HPC スロット (FMC_VADJ max.VCCIO)
FMCファン
RJ45 MagJack を備えたギガビットイーサネット RGMII PHY
すべてのキャリアボードペリフェラルの I²C インターフェイスを MPSoC の I²C インターフェイスに多重化
クワッドプログラマブル PLL クロックジェネレーター
クロック信号用の 2 x SMA 同軸コネクタ
MicroSD/MMC カードソケット (起動可能)
64 GBit (8GByte) オンボード eMMC フラッシュ
2 x システムコントローラ CPLD ラティス MachXO2 1200 HC
1 x Samtec FireFly (4 GT レーン双方向)
リバースループバック用 Samtec FireFly コネクタ x 1
20 ピン ARM JTAG コネクタ (PS JTAG0)
3 x Pmod コネクタ (SC CPLD および MPSoC モジュールへの GPIO および I²C インターフェイス)
オンボード DC-DC PowerSoC
サイズ: 170 mm × 170mm。正確な詳細については、組み立て図をダウンロードしてください。
標準コネクタとの嵌合高さ: 5 mm

納品物

1 x TEBF0818-02 Trenz Electronic の TE081X シリーズ MPSoC 用 UltraITX+ ベースボード

組み立て済みのアクセサリーを含む

2 x XMOD FTDI JTAG アダプター (MPSoC および SC CPLD のプログラミング用)TE0790-03 = ザイリンクスツールと互換性ありTE0790-03L = ザイリンクスツールと互換性なし

追加情報

リンク

製品名	価格(税別)
TEBF0818-02	¥86,800	販売終了
