TEC0089-02-D2C-1-D

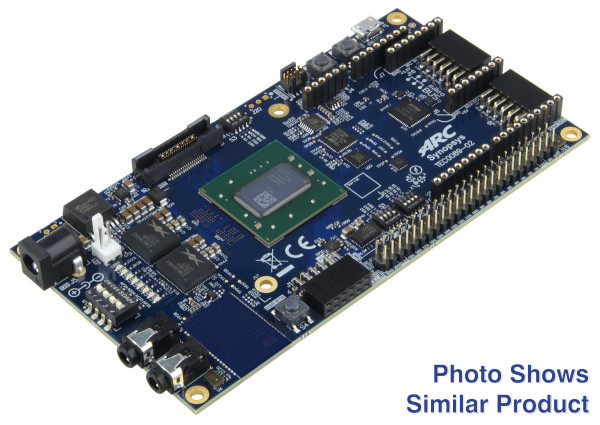

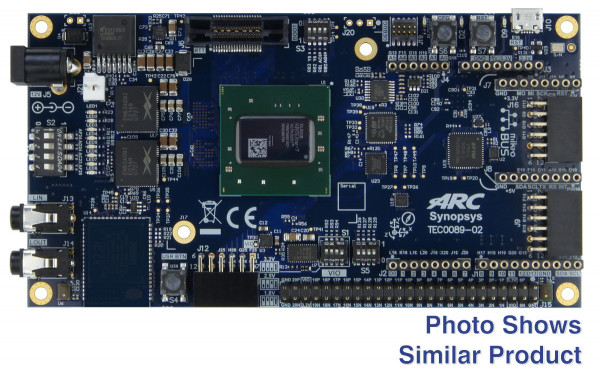

DesignWare ARCEMソフトウェア開発プラットフォーム

この商品は常に在庫があるとは限りませんが、お客様のご注文（オンデマンド）で生産されます。最小数量についてはお問い合わせください。この製品は、TEC0089-02-325-2CC の代わりになります。DesignWare＆reg; ARC＆reg; EMソフトウェア開発プラットフォームは、ARCEMプロセッサおよびサブシステムでの迅速なソフトウェア開発のための柔軟なプラットフォームです。これは、IoT、センサーフュージョン、音声アプリケーションなど、さまざまな超低電力組み込みアプリケーション向けのARCEMプロセッサベースのシステムのソフトウェア開発とデバッグを加速することを目的としています。これには、拡張性のために一般的に使用される周辺機器とインターフェイスを備えたFPGAベースのハードウェアボードが含まれています。さまざまなハードウェア構成を含むダウンロード可能なプラットフォームパッケージにより、ボードをさまざまなARCEMプロセッサおよびサブシステムでプログラミングできます。パッケージには、ツールチェーンとSynopsysのMetaWare開発ツールキットに必要なソフトウェア構成情報も含まれています。これには、最小のコードサイズで最大のパフォーマンスが得られるように最適化されたコンパイラ、デバッガ、ライブラリが含まれています。embarc.orgからオンラインで入手できるembARCOpen Software Platform（OSP）により、開発者はデバイスドライバー、FreeRTOS、ミドルウェア、およびARCベースの組み込みシステムのソフトウェア開発を迅速に開始できる例にオンラインでアクセスできます。各ハードウェア構成には、 16MBのPSRAM、16MBのSPIフラッシュ、およびオーディオライン入力/出力、UART、SPI、I2C、ADCなどの幅広い周辺機器にアクセスできるARCEMプロセッサおよびサブシステム。9Dモーションセンサーにより、IoTアプリケーションの迅速な開発が可能になります。2つのデジタルMEMマイクは、音声アプリケーションの開発にも使用できます。ハードウェアは、人気のあるArduino＆reg;を使用して拡張可能です。インターフェースと拡張はDigilent＆reg;でも可能です。 Pmod＆trade;インターフェース、mikroBUS＆trade;ヘッダーと50ピンヘッダー。デバッグとトレースは、USB/JTAGインターフェイスとARCリアルタイムトレース（RTT）用のNEXUSインターフェイスで処理されます。ボードには、アプリケーションソフトウェアをロードするためのmicroSDカードスロットが含まれています。

特徴

• ザイリンクスKintex-7XC7K325T-2FBG676C
• 32MバイトクアッドSPIフラッシュメモリ（構成および操作用）
• USB-JTAGブリッジFT2232H
• FPGA構成：
  • JTAG
  • SPIフラッシュメモリ
• 次の方法によるSPIフラッシュ構成：
  • JTAG
  • USB
• コネクタ
  • Arduino互換のピンヘッダー
  • MicroBUS互換のピンヘッダー
  • 3xPmod互換ピンヘッダー
  • 50ピンヘッダー2.54mm（40シングルエンドIO、20差動レーン、可変VCCIO）
  • Mictorデバッグコネクタ
  • 10ピンデバッグコネクタ2mm
• 2 x8MバイトPSRAMIS66WVC4M16EALL
• 32MByteユーザークアッド-SPIフラッシュメモリ
• マイクロSDカードソケット
• 3軸ジャイロスコープ、3軸加速度計、3軸磁力計ICM-20948
• ステレオオーディオコーデックMAX9880A
• 2 xPDMマイクSPK0641HT4H-1
• 2 x 3.5mm RCAオーディオジャック（入力/出力）
• 100MHzユーザークロック発振器SiT8008
• ステータスLED、電源LED
  • 8xユーザーLED
  • リセットボタン
  • ユーザーボタン
  • 2 x4ビットユーザーDIPスイッチ
• 12V電源（別途納品範囲に含まれます）

納品物

ARCEMソフトウェア開発ハードウェアは次のもので構成されています。

• 1 x ARC EM SDP（ハードウェア）ボード
• 4つのアダプターとケーブルを備えた1x12V交換可能プラグ
• 4xボルトとネジ

追加情報

• 商品番号：TEC0089-02-D2C-1-D
• DesignWare ARCEMソフトウェア開発プラットフォームのドキュメント
• サポート：SynopsysによるSolvNet
