TEF0007-02A


価格(税別)115,800
在庫(要問い合わせ) 0個
カートに入れる

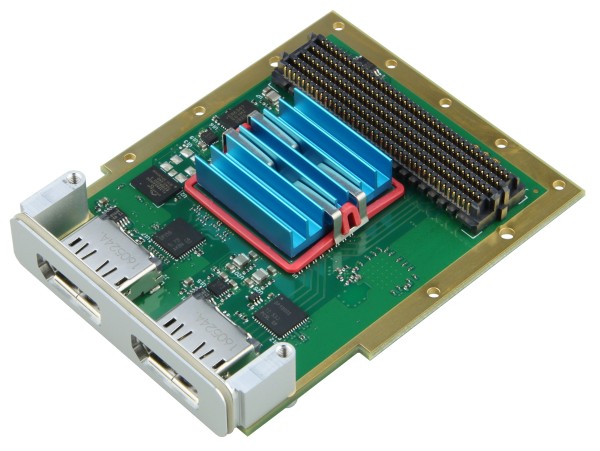

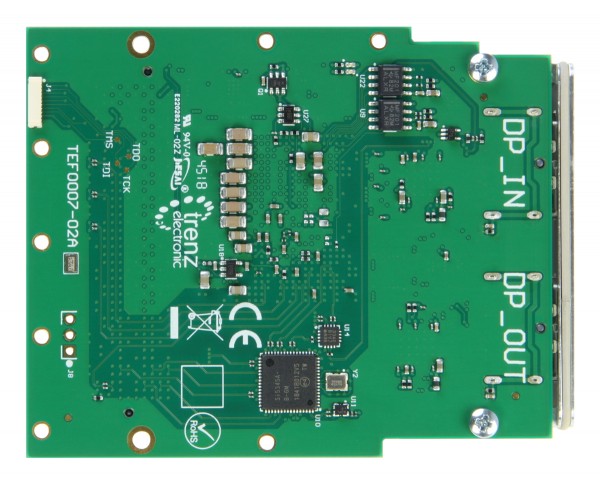

DisplayPort入出力を備えたFMCカード

Trenz Electronic TEF0007は、最大5.4 GbpsのデータレートとシンクおよびソースDPコネクタを備えたDisplayPort 1.2互換のFMCカードです。SN65DP159はDP Retimerとして使用され、SN75DP130はDP Redriverとして使用され、シンクとソースをオンボードKintex-7 FPGAに接続します。

特徴

  • ザイリンクスKintex-7 FPGA(XC7K160T-2FBG676C)
  • 32MByte QSPIフラッシュ
  • クロック管理
    • 50 MHzオシレーター
    • MGT基準クロック(DPおよびFMC MGT)および追加のシステムクロック用の構成可能なPLL(SI5345)
  • Displayport
    • シンク:SN65DP159で最大4レーン
    • 出典:SN75DP130で最大4レーン
    • 重要な注意:ザイリンクスDP IPまたはその他の互換性のあるサードパーティIPが必要です
  • 1つのMGT RX/TXレーンと互換性のあるFMC LPC
    • 34の差動IO(68のシングルエンド)
    • LPCで1 MGT、またはHPCで最大4 MGT
    • FPGA JTAG(個別のXSRコネクタを介したオプション)
    • FMC EEPROM(未構成)
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • ヒートシンクが事前に組み立てられた1 x TEF0007-02A FMCカード

追加情報


リンク



製品名 価格(税別)
TEF0007-02A ¥115,800カートに入れる
