TEF1001-03-B2IX4-K


価格(税別)187,800
在庫メーカー在庫 0個
カートに入れる

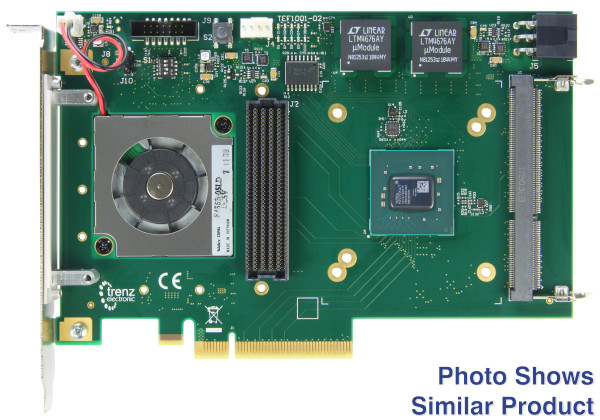

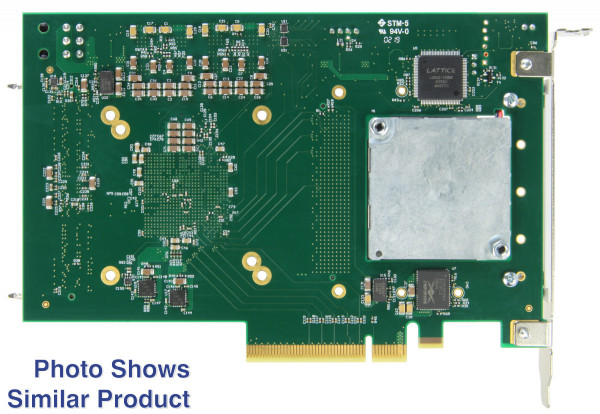

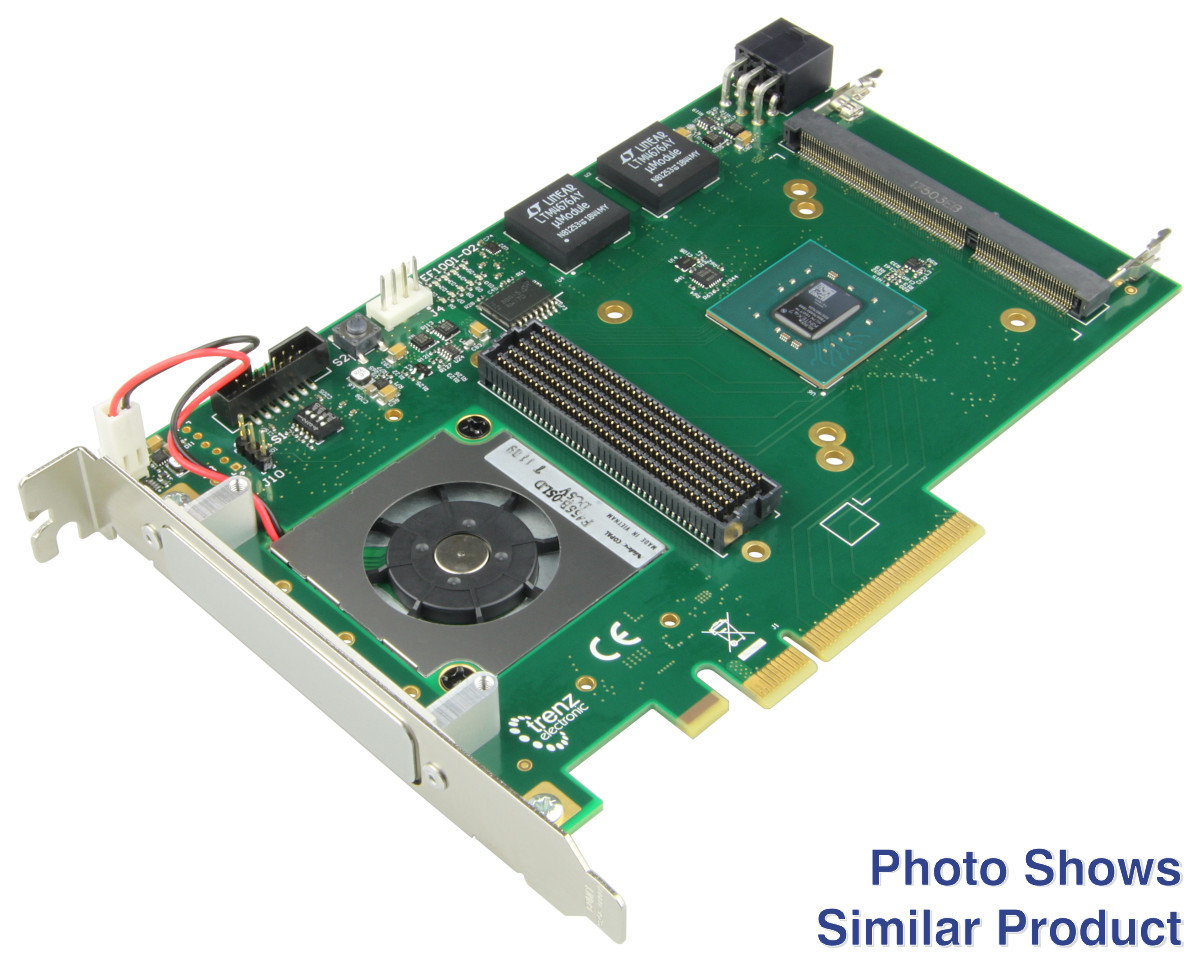

AMD Kintex 7 160T を搭載した PCIe FMC キャリア。 DDR3 SODIMM ECC; GTX 6;6 Gb/秒

この製品の前身は TEF1001-03-B2IX4-Aです。すべての変更は製品変更通知 (PCN)に記載されています。注: 伝導冷却用のパッドのないキャリアです。Trenz Electronic TEF1001-03-B2IX4-K は、AMD Kintex-7 160T FPGA、32MByte SPI フラッシュ、4 レーン PCIe、および ECC ソケット付き DDR3 SODIMM を統合する PCIe FMC キャリアです。Kintex-7 325T を装備することもできますまたは 410T、最小数量についてはお問い合わせください。すべての部品は工業用温度以上です。 -40°C~+85°Cの範囲。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • AMD Kintex-7 XC7K160T-2FBG676I FPGA SoC
  • スピードグレード 2、FBG676 パッケージ: 最大。GTX トランシーバー速度: 6.6 Gb/s
  • 多数の構成可能な I/O が HPC FMC コネクタ経由で提供されます
    • 4 GTX 高性能トランシーバー
    • 2 x MGT トランシーバー クロック入力
    • 160 FPGA I/O (80 LVDS ペア)
  • オンボード高効率スイッチモード DC-DC コンバータ
  • Lattice MachXO2 LCMXO2-1200HC システムコントローラ CPLD
  • 10 x ユーザー LED
  • 4 レーン PCIe Gen 2 インターフェイスを備えた PCI Express x8 コネクタ
  • ANSI Vita 57.1 FMC 高ピン数 (HPC) コネクタ
  • 64 ビット データバス幅の ECC ソケットを備えた DDR3 SODIMM SDRAM
  • 256M ビット (32MByte) クアッド SPI フラッシュ メモリ (構成および操作用):
      経由でアクセス可能
    • FPGA
    • JTAGポート(SPI間接、バス幅x4)
  • FPGA 構成:
    • JTAGコネクタ
    • クアッドSPIフラッシュメモリ
  • クロッキング
    • Si5338 プログラマブル クワッド PLL クロック ジェネレーター - MGT および PL クロック用の 4 つの出力
    • DDR3バンク用の200MHz発振器
  • システム管理と電源シーケンス
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TEF1001-03-B2IX4-K Trenz Electronic PCIe FMC キャリア (AMD Kintex-7 160T FPGA 搭載)
  • ヒートシンクを取り付けた状態 (製品番号.34455)
