TE0807-02-07EV-1E本体基板


価格(税別)178,200円
在庫0
納期販売終了品

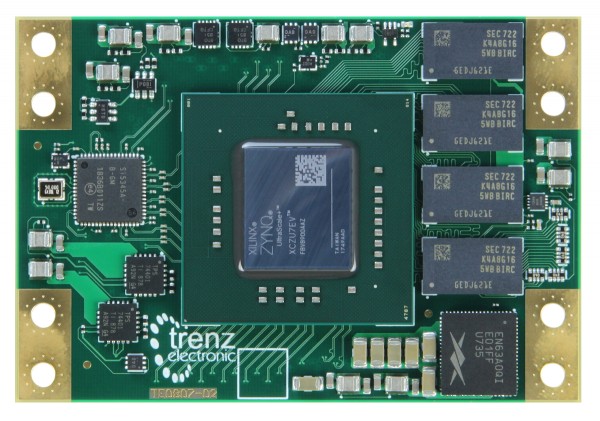

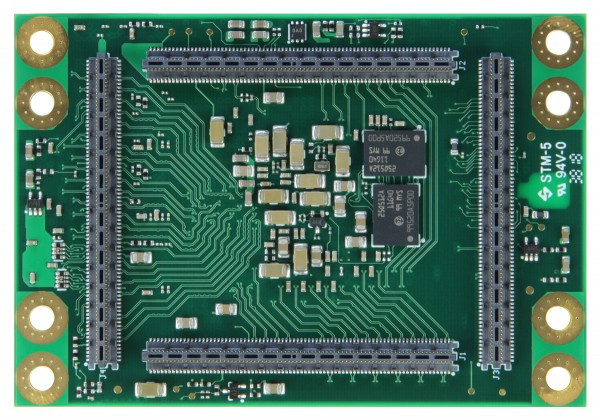

TE0807-02-07EV-1E本体基板

本製品は販売終了となりました。

改版された製品は TE0807-02-07DE21-A です。

 TE0807-02-07EV-1Eは、ザイリンクスのZynq UltraScale +、4GByte DDR4 SDRAM、コンフィギュレーションとユーザ用の128MBフラッシュメモリ、20個のギガビットトランシーバ、および強力なスイッチング電源を内蔵した強力なMPSoCモジュールです。堅牢な高速スタッキング接続によって、多数の構成可能なI / Oが提供されます。

すべての部品は、0℃〜+ 85℃の拡張温度範囲です。モジュールの動作温度範囲は、お客様の設計および冷却ソリューションによって異なります。

主な特徴

  • ザイリンクスZynq UltraScale + XCZU7EV-1FBVB900E
  • ZU7EV 900ピンパッケージ
  • スカイラインヒートスプレッダ用の3 mmの取り付け穴
  • サイズ：52 x 76 mm
  • B2Bコネクタ：4 x 160 pin
  • ショックと高い振動に耐えられる頑丈さ
  • 4GByte DDR4 SDRAM
  • 128 MBのSPIブートフラッシュ（デュアルパラレル）
  • ユーザーI / O
    • 65 x PS MIO、48 x PL HD GPIO、156 x PL HP GIPIO（3バンク）
    • シリアルトランシーバ：4 x GTR + 16 x GTH
    • トランシーバクロックの入出力
    • PLLクロックジェネレータの入出力
  • グラフィックプロセッシングユニット（GPU）+ビデオコーデックユニット（VCU）
  • Si5345 - 10出力PLL
  • ボード上のすべての電源、単一の3.3V電源が必要
    • 14個のオンボードDC / DCレギュレータと13個のLDO
    • LP、FP、PL個別に制御されるパワードメイン
  • すべてのブートモードのサポート（NANDを除く）
  • PS接続周辺機器の任意の組み合わせのサポート
  • 良好なシグナルインテグリティのための電源ピン配置

推奨ソフトウェア

Vivado Design Suite - HLx Editionのダウンロード

Vivado Design Suite HLx Editionsには、Vivado HL Design EditionおよびHL System Editionで追加費用なしでパーシャルリコンフィギュレーションが含まれています。保証付きのユーザーは、ライセンスを再生成してこの機能にアクセスできます。

Vivado Design Suite Editionの全エディションの概要



開発サポート

このモジュールにはベースボードがあります。

最新のドキュメント、デザインサポートファイル、およびソースファイルを含むリファレンスデザインは、無料でダウンロードできます。



パッケージ内容

  • 1 x Zynq UltraScale + MPSoCモジュールTE0807-02-07EV-1E

追加情報





製品名 価格(税別)
TE0807-02-07EV-1E ¥178,200販売終了
