TE0835-02-TXE21-A

定価(税別)	オープン価格
在庫
納期	販売終了品

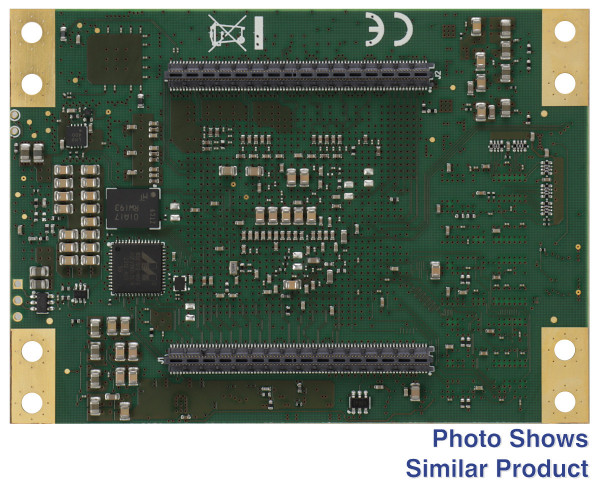

ザイリンクスZynqUltraScale + RFSoCZU47DR-2Eを搭載したRFSoCモジュール。 4 GB DDR4; 6.5 x 9 cm

この商品はメーカーで取扱終了となっており、
後継機種 TE0835-03-TXE81-A が存在します。

この商品は常に在庫があるわけではありませんが、お客様のご注文（オンデマンド）で生産されます。最小数量についてはお問い合わせください。この製品の前身はTE0835-01-MXE21-A です。すべての変更は、製品変更通知（PCN）にあります。Trenz Electronic TE0835は、ザイリンクスZynq UltraScale + RFSoCに基づく拡張グレードモジュールです。このモジュールには、4 x 1GByte DDR4 SDRAMメモリ、2 x 64MByte SPIフラッシュメモリ、USB2.0、イーサネットトランシーバー、および2 x Samtec Razor Beam Board to Board（B2B）コネクタが装備されています。システムコントローラCPLDはLatticeMachXO2によって提供されます。ZynqUltraScale+ RFSoCファミリは、マルチバンド、マルチモードセルラー無線およびケーブルインフラストラクチャ（DOCSIS）の主要サブシステムを、機能豊富な64ビットクアッドコアArmCortexを含むSoCプラットフォームに統合します。 A53およびデュアルコアArmCortex-R5ベースの処理システム。すべての部品は、少なくとも0°Cから+ 85°Cの拡張温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

ザイリンクスZynqUltraScale + XCZU47DR-1FFVE1156E Gen3
FPGAパッケージ：E1156（35 x 35 mm）
利用可能なデバイス
- ZU25、ZU27、ZU28（Gen1）
- ZU42、ZU43、ZU47、ZU48（Gen3）
スピードグレード：-1（最も遅い）
エンジン：クアッドコアArm Cortex-1.3GHzまでのA53MPCore
5GSPSの8x14ビットRF-ADC
9.85GSPSを備えた8x14ビットRF-DAC
2 x PCIe Gen3 x 16/Gen4 x 8/CCIX
RAM /ストレージ：4 x 1GByte（8 Gbit）DDR4 SDRAM
2 x 64Mバイト（2 x 512 Mビット）SPIフラッシュ
2k I2C MAC EEPROM
合計I/O：40 IO、20 LVDS、32 MIO
オンボード：Lattice MachXO2 CPLD
プログラム可能な超高性能DSPLL
USB2.0OTGトランシーバー
ギガビットイーサネットトランシーバー
16 x GTY
4 x GTR
3xオシレーター
4xユーザーLED
インターフェース：2 x Samtec Razor Beam ST5（2 x 80 pol）ボード間コネクター
電源：5V +/- 10％入力電源電圧
寸法：65 x 90 mm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

1 xTE0835-02-TXE21-ザイリンクスZynqUltraScale + RFSoCZU47DRを搭載したTrenzElectronicRFSoCモジュール
