TE0630-02IBF


価格(税別)43,800円
在庫
納期販売終了品

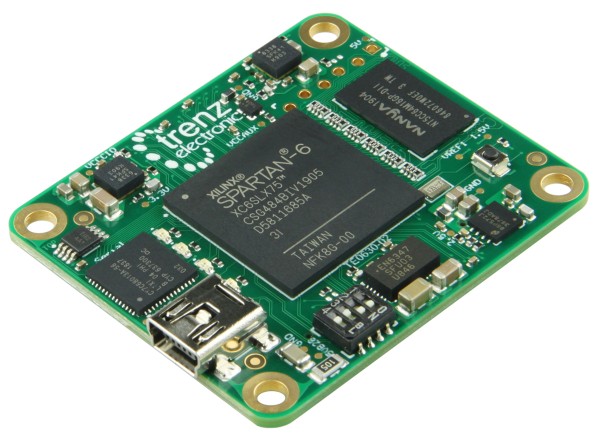

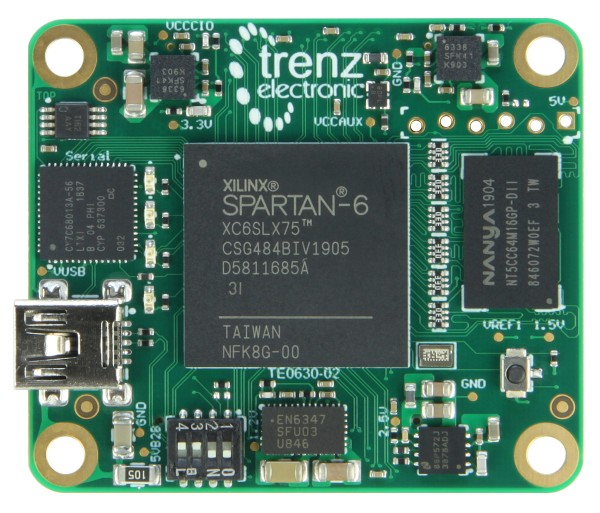

Spartan-6 LX75を搭載したFPGAモジュール。 02IBF; 128MByte DDR3;ミニUSB 2。0

この商品はメーカーで取扱終了となっており、
後継機種 TE0630-03-63I12-A が存在します。
この記事は、モジュールTE0630-01BFの代替品です。新しい改訂によるすべての変更は、製品変更通知（PCN）に含まれています。Trenz Electronic TE0630シリーズは、最先端のザイリンクスSpartan-6 FPGA、ミニUSB 2.0デバイスポート、16ビット幅の1 GBit（128 MB）DDR3 SDRAM、8 MBのフラッシュメモリを統合した産業グレードFPGAマイクロモジュールです。構成と操作、およびすべてのオンボード電圧用の強力なスイッチモード電源。堅牢な高速スタッキングコネクタを介して、多数の構成可能なI/Oが提供されます。TE0630は、Trenz Electronic TE0300 Xilinx Spartan-3E FPGAマイクロモジュールと完全に機械的および電気的に下位互換性があります。すべての部品は、少なくとも工業用温度範囲-40°C〜+ 85°Cです。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。これらはすべて、最も競争力のある価格で、クレジットカードよりも小さい小さな設置面積で提供されます。

特徴

  • ザイリンクスSpartan-6 LX75 FPGAマイクロモジュール
  • mini-USB 2.0高速デバイス（構成および操作用）
  • 16ビット幅1 GBit（128MByte）DDR3 SDRAM
  • 64 MBit（8MByte）SPIフラッシュメモリ（設定および操作用）からアクセス可能：
    • FPGA
    • JTAG prot（SPI間接）
    • USB
  • FPGA構成：
    • B2Bコネクター
    • JTAGポート
    • SPIフラッシュメモリ

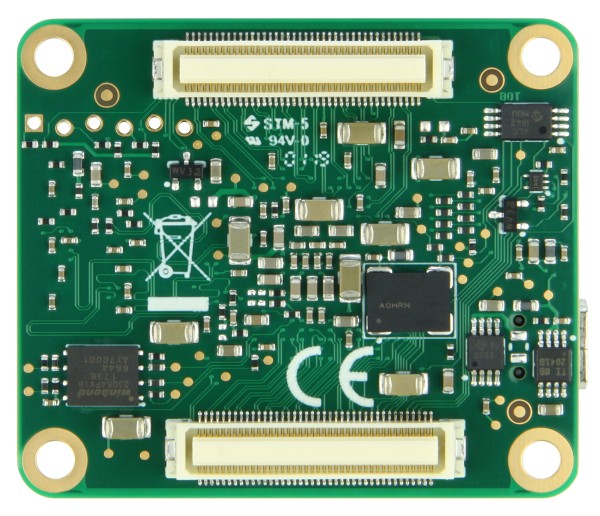

  • 2回のプラグオンモジュール; 80ピンスタッキングコネクタ
  • B2Bコネクタで使用可能な最大40個の差動ピンと最大109個のシングルエンドFPGA I/Oピン
  • 1.2 V、1.5 V、2.5 V = VCCAUXおよび3.3 V電源レール
  • 24 MHzおよび100 MHzの基準クロック信号
  • eFUSEビットストリーム暗号化（LX75以上）
  • 4つのユーザーLED
  • 1ユーザープッシュボタン
  • 2つのユーザーDIPスイッチ
  • 良好なシグナルインテグリティのための均等に広がった電源ピン

納品物

  •  Spartan-6 LX75 FPGAを搭載した1 x TE0630-02IBFマイクロモジュール

追加情報


リンク



製品名 価格(税別)
TE0630-02IBF ¥43,800販売終了
