TE0710-02-72I21-A


価格(税別)38,800円
在庫
納期販売終了品

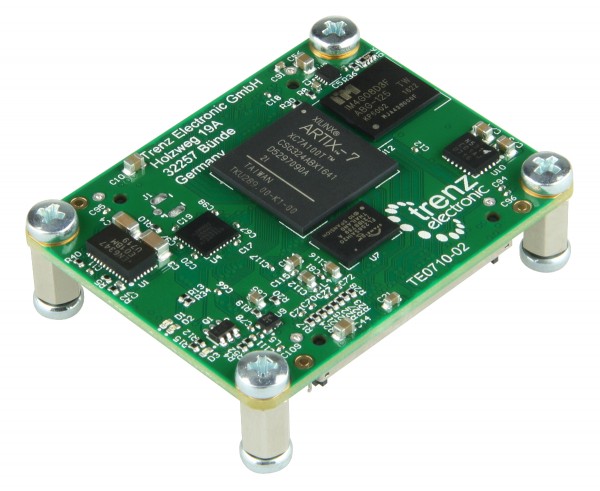

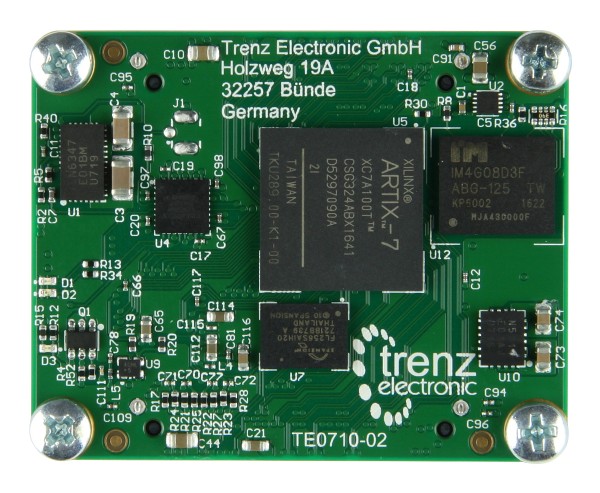

ザイリンクスArtix-7100Tを搭載したデュアルファストイーサネットFPGAモジュール。 512 MB DDR3; 4 x 5 cm

この商品はメーカーで取扱終了となっており、
後継機種 TE0710-03-72I21-A が存在します。
この製品の前身はTE0710-02-100-2IF です。すべての変更は製品変更通知（PCN）にあります。Trenz Electronic TE0710-02-72I21-Aは、ザイリンクスArtix-7 100T FPGA、2つの10/100 MビットイーサネットPHY、8ビット幅の512MバイトDDR3 SDRAM、構成と操作用の32Mバイトフラッシュメモリ、および強力なFPGAモジュールを統合したFPGAモジュールです。すべてのオンボード電圧用のスイッチモード電源。多数の構成可能なI/Oが、頑丈な高速スタッキングストリップを介して提供されます。これらすべてが、クレジットカードよりも小さい小さなフットプリントで、最も競争力のある価格で提供されます。4 x 5 cmフォームファクタのモジュールは、相互に完全に機械的および大部分が電気的に互換性があります。すべての部品は、少なくとも-40°Cから+ 85°Cの工業用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクスArtix-7XC7A100T-2CSG324I FPGA
  • 衝撃と高振動に強い
  • 32Mバイト（256メガビット）クアッドSPIフラッシュメモリ
  • 100MHzMEMS発振器
  • 512MバイトDDR3メモリ
  • デュアル100MビットイーサネットPHY
    • MACアドレスEEPROM
  • オンボードの高効率DC-DCコンバータ
    • コア電圧レギュレータ：4 A

    • 4.0 A x 1.0V電源レール

    • 1.0 A x 1.8V電源レール

    • 1.0 A x 1.5V電源レール

  • 電源：3.3Vまたは3.3Vおよび5V

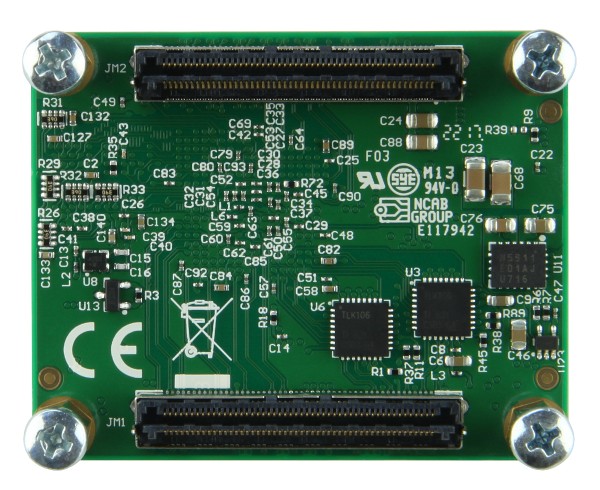

  • 2 x 100ピンかみそりビーム高速雌雄同体端子/ソケットストリップ（通常4 mm）を備えたプラグオンモジュール
  • B2Bストリップで利用可能な最大112（51の差動ペア+ 10のシングルエンド）シングルエンドFPGA I/Oピン
  • 3つのLED（2つのステータスLEDと1つのユーザーLED）
  • システム管理と電源シーケンス
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • 良好なシグナルインテグリティのために供給ピンを均等に広げます
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0710-02-72I21-A Trenz Electronic 4 x 5 cmFPGAモジュールとザイリンクスArtix-7100T
  • 8xネジ
  • 4xボルト

追加情報


リンク



製品名 価格(税別)
TE0710-02-72I21-A ¥38,800販売終了
