TE0712-02-200-2C


価格(税別)42,800円
在庫
納期販売終了品

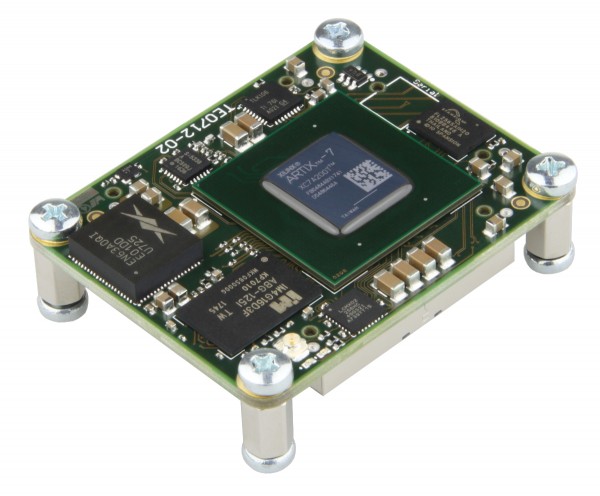

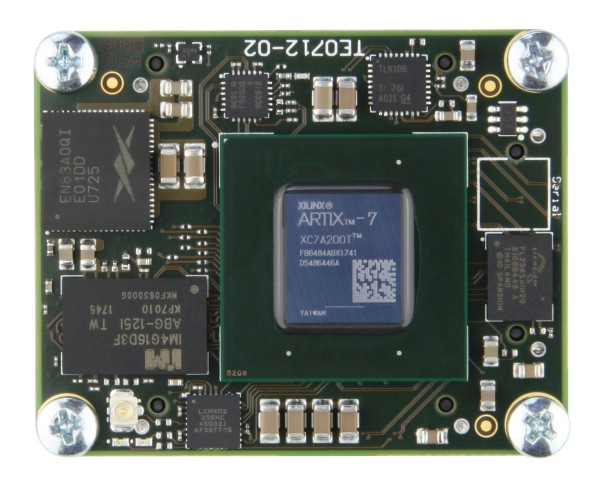

Xilinx Artix-7 XC7A200T-2FBG484Cを搭載したFPGAモジュール。 1GByte DDR3; 4 x 5 cm

この商品はメーカーで取扱終了となっており、
後継機種 TE0712-02-82C36-A が存在します。
Trenz Electronic TE0712-02-200-2Cは、Xilinx Artix-7 200T FPGA、10/100 Mbitイーサネットトランシーバー、1GByteのDDR3 SDRAM、32MByteフラッシュメモリの構成と操作、および強力なスイッチを統合した産業用FPGAモジュールです。すべてのオンボード電圧用のモード電源。多数の構成可能なI/Oは、堅牢な高速スタッキングストリップを介して提供されます。これらはすべて、最も競争力のある価格で、クレジットカードよりも小さい小さな設置面積で提供されます。4 x 5 cmのフォームファクターのモジュールは、相互に完全に機械的および電気的に互換性があります。すべての部品は、少なくとも0〜+70°Cの商用温度範囲です。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクスArtix-7 XC7A200T-2FBG484C
  • 高い耐衝撃性と高い振動に耐える
  • 32MByte（256 MBit）Quad-SPI Flashメモリ
  • 4 GTP（高性能トランシーバー）レーン
    • GTP（高性能トランシーバー）クロック入力
  • 1Gバイト32ビットDDR3 SDRAM
  • RMIIモードの10/100 MBitイーサネットPHY
    • MACアドレスEEPROM
  • プログラマブルな低ジッタPLL（Silicon Labs Si5338）
  • オンボードの高効率DC-DCコンバーター
    • 12A x 1.0V電源レール
    • 1.5A x 1.8V電源レール
    • 1.5A x 1.5V電源レール
  • 電源電圧：3.3 Vまたは3.3 Vおよび5 V

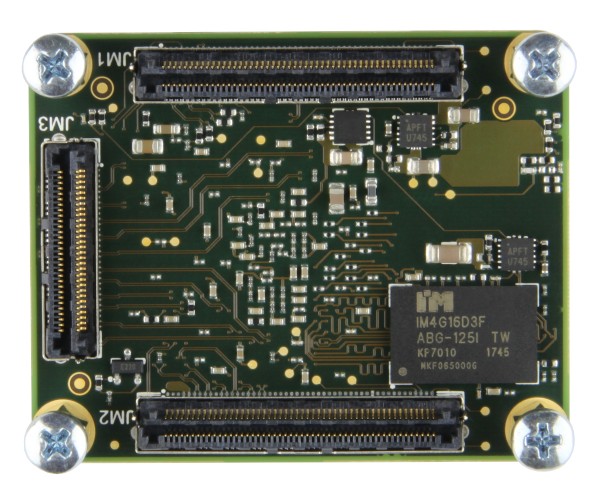

  • 2 x 100ピンおよび1 x 60ピンのかみそりビーム高速雌雄同体ターミナル/ソケットストリップ（標準4 mm）を備えたプラグオンモジュール
  • ボード間コネクタで利用可能な158個のFPGA I/O（78個の差動ペア）
  • システム管理と電源シーケンス
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • 2つのユーザー設定可能なLED
  • 信号の完全性を確保するために電源ピンを均等に広げます
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0712-02-200-2C Trenz Electronic 4 x 5 cmマイクロモジュール
  • 8 xネジ
  • 4 xボルト

追加情報


リンク



製品名 価格(税別)
TE0712-02-200-2C ¥42,800販売終了
