TE0715-04-30-1IA


価格(税別)58,800円
在庫
納期販売終了品

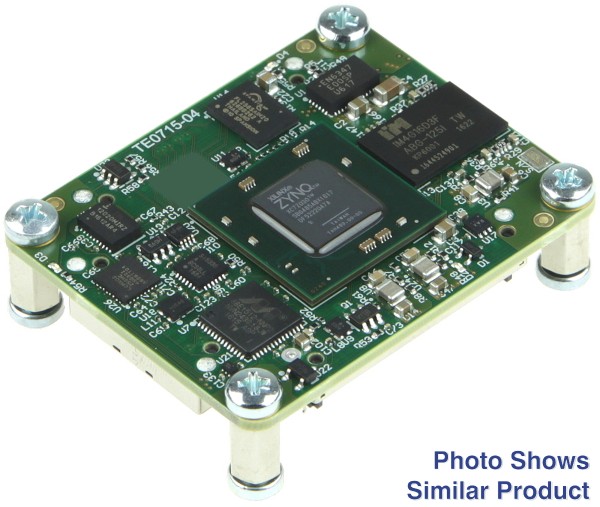

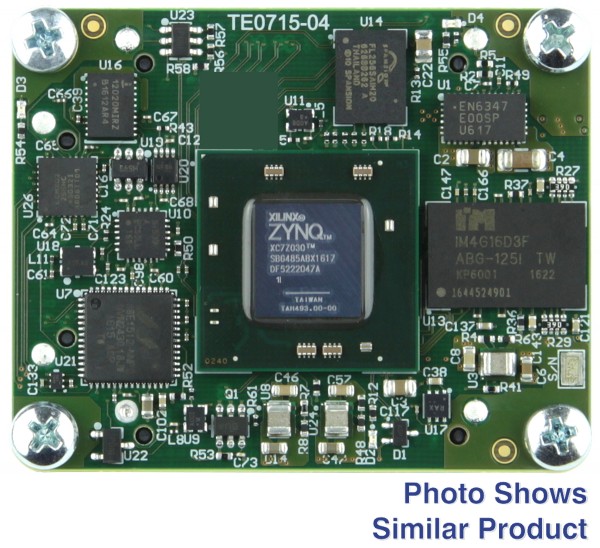

Xilinx Zynq XC7Z030-1SBG485Iを搭載したSoCモジュール。 1GByte DDR3L; 4 x 5 cm

この商品はメーカーで取扱終了となっており、
後継機種 TE0715-04-71I33-A が存在します。
このモジュールは、組み立てられたフラッシュメモリのメーカーが異なることを除き、バリアントTE0715-04-30-1IAと同じです。Trenz Electronic TE0715-04-30-1IAは、4つのMGTリンク、ギガビットイーサネットトランシーバー、1GByte DDR3L SDRAM、構成と操作用の32MByte SPIフラッシュメモリ、強力なスイッチモードを備えた産業用グレードのザイリンクスZynq-7030システムです。すべてのオンボード電圧用の電源。堅牢な高速スタッキングストリップを介して、多数の構成可能なI/Oが提供されます。これらはすべて、最も競争力のある価格で、クレジットカードよりも小さい小さな設置面積で提供されます。4 x 5 cmのフォームファクタのモジュールは、相互に完全に機械的および電気的に互換性があります。すべての部品は、少なくとも工業用温度範囲-40°C〜+ 85°Cです。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクスZynq-7030 XC7Z030-1SBG485I
  • 衝撃と高い振動に耐える
  • ARMデュアルコアCortex-A9 MPCore
  • SGMIIを備えた10/100/1000トライスピードギガビットイーサネットトランシーバー（PHY）
  • MACアドレスEEPROM
  • USB 2.0高速ULPIトランシーバー
  • 32ビット幅の1GByte DDR3L SDRAM
  • 32MByte QSPIフラッシュメモリ（XiPサポート付き）
  • プログラマブルクロックジェネレーター：トランシーバークロック（デフォルト125 MHz）

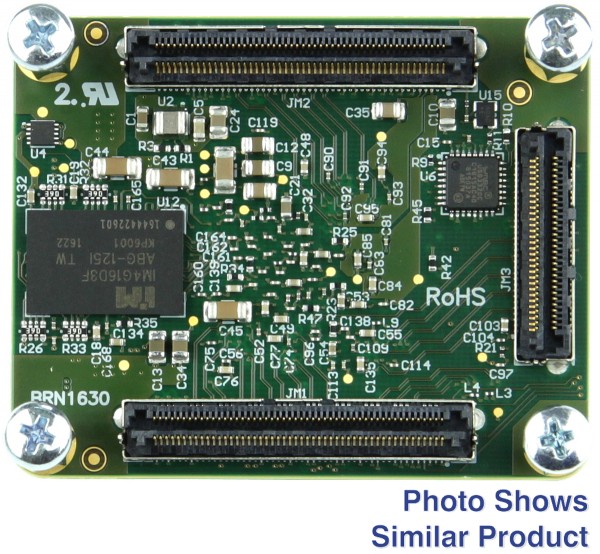

  • 2 x 100ピンおよび1 x 60ピンのかみそりビーム高速雌雄同体ターミナル/ソケットストリップ（標準4 mm）を備えたプラグオンモジュール
  • 132個のFPGA I/O（65個のLVDSペアが可能）および14個のPS-MIOがボード間コネクタで利用可能
  • 4 GTP/GTXトランシーバー
  • オンボードの高効率DC-DCコンバーター：4.0 A x 1.0 V電源レール。 1.5 A x 1.5 V電源レール; 1.5 A x 1.8 V電源レール
  • 温度補正RTC（リアルタイムクロック）
  • システムマネジメント
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • ユーザーLED
  • 良好なシグナルインテグリティのための均等に広がった電源ピン
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0715-04-30-1IA Trenz Electronic 4 x 5 cmマイクロモジュール
  • 8 xネジ
  • 4 xボルト

追加情報


リンク



製品名 価格(税別)
TE0715-04-30-1IA ¥58,800販売終了
