TE0715-04-52I33-A


価格(税別)57,800
在庫
納期販売終了品

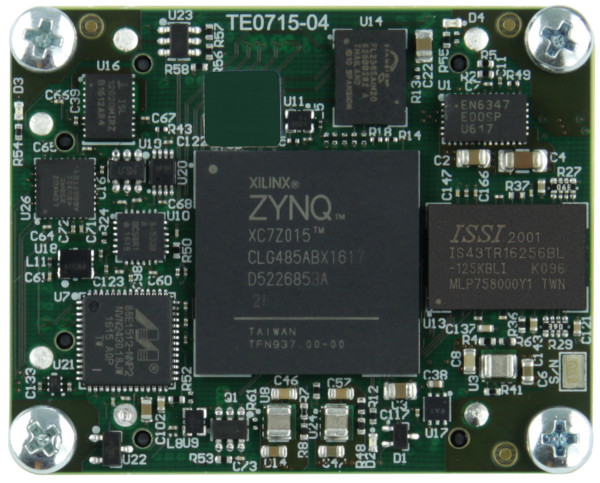

ザイリンクスZynqXC7Z015-2CLG485Iを搭載したSoCモジュール。 1GByte DDR3L; 4 x 5 cm

この商品はメーカーで取扱終了となっており、
後継機種 TE0715-05-52I33-A が存在します。
この製品の前身はTE0715-04-15-2I です。すべての変更は製品変更通知(PCN)にあります。Trenz Electronic TE0715-04-52I33-Aは、ザイリンクスZynqZ-7015と4MGTリンク、ギガビットイーサネットトランシーバー、32ビット幅の1GバイトDDR3L SDRAM、構成用の32MバイトSPIフラッシュメモリを統合した産業用SoCモジュールです。動作、およびすべてのオンボード電圧用の強力なスイッチモード電源。多数の構成可能なI/Oが、頑丈な高速スタッキングストリップを介して提供されます。これらすべてが、クレジットカードよりも小さい小さなフットプリントで、最も競争力のある価格で提供されます。4 x 5 cmフォームファクタのモジュールは、相互に完全に機械的および大部分が電気的に互換性があります。すべての部品は、少なくとも-40°Cから+ 85°Cの工業用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクスZynq7015 XC7Z015-2CLG485I
  • 衝撃と高振動に強い
  • ARMデュアルコアCortex-A9MPCore
  • SGMIIを備えた10/100/10003速ギガビットイーサネットトランシーバー(PHY)
  • MACアドレスEEPROM
  • USB2.0高速ULPIトランシーバー
  • 32ビット幅1DDR3L DDR3 SDRAM
  • 32MバイトQSPIフラッシュメモリ(XiPサポート付き)
  • プログラム可能なクロックジェネレーター:トランシーバークロック(デフォルトは125 MHz)

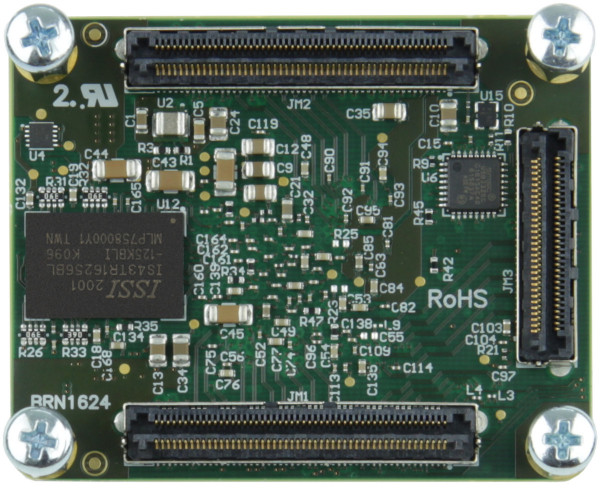

  • 2 x100ピンおよび1x 60ピンかみそりビーム高速雌雄同体端子/ソケットストリップ(通常4 mm)を備えたプラグオンモジュール
  • 132個のFPGAI/O(65個のLVDSペアが可能)と14個のPS-MIOがボード間コネクタで利用可能
  • 4つのGTP/GTXトランシーバー
  • オンボードの高効率DC-DCコンバーター:-4.0 A x 1.0V電源レール-1.5A x 1.5V電源レール-1.5A x 1.8V電源レール
  • 温度補償RTC(リアルタイムクロック)
  • システムマネジメント
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • ユーザーLED
  • 良好なシグナルインテグリティのための均等に分散された電源ピン
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0715-04-52I33-A Trenz Electronic 4 x 5 cmSoCモジュールとザイリンクスZynq-7015
  • 8xネジ
  • 4xボルト

追加情報


リンク



製品名 価格(税別)
TE0715-04-52I33-A ¥57,800販売終了
