TE0720-03-14S-1C


価格(税別)32,800円
在庫
納期販売終了品
Xilinx Zynq Z-7014Sシングルコアを搭載したSoCモジュール。 1GByte DDR3; 4 x 5 cm

この商品はメーカーで取扱終了となっており、
後継機種 TE0720-03-31C33MA が存在します。

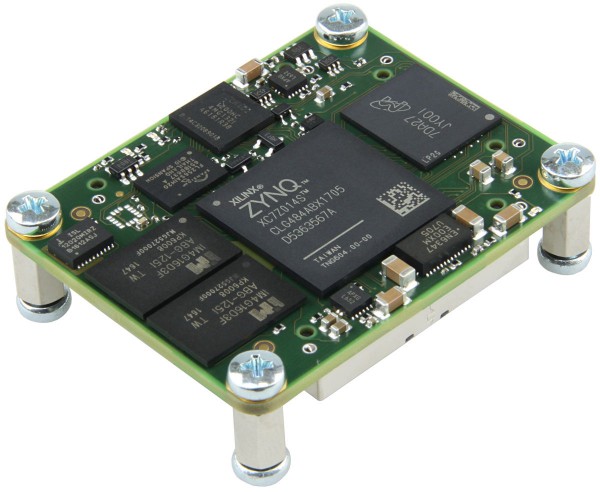

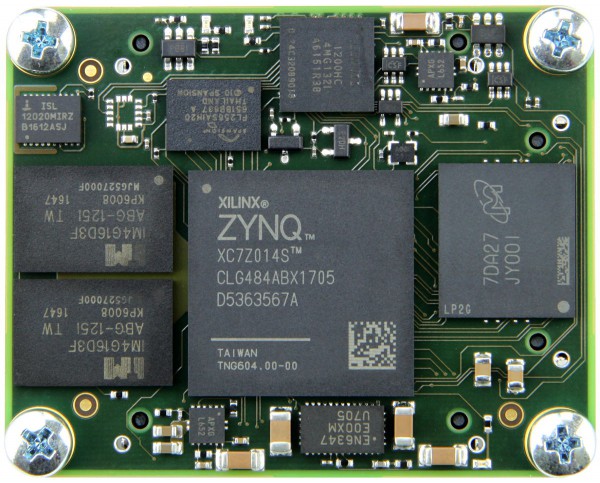

Trenz Electronic TE0720-03-14S-1Cは、ザイリンクスZynq Z-7014S、ギガビットイーサネットトランシーバー、1GByte DDR3 SDRAM、構成と操作用の32MByteフラッシュメモリ、およびすべてのオンボード用の強力なスイッチモード電源を統合したSoCモジュールです。ボード電圧。堅牢な高速スタッキングストリップを介して多数の構成可能なI/Oが提供されます。このデバイスには、シングルコアARM Cortex-A9プロセッサが含まれており、スケーラブルなZynq-7000プラットフォームへの最低コストのエントリポイントを提供します。最も競争力のある価格で、クレジットカードよりも小さいフットプリント。4 x 5 cmのフォームファクターのモジュールは、相互に完全に機械的および電気的に互換性があります。すべての部品は、少なくとも0〜+70°Cの商用温度範囲です。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクスZynq XC7Z014S-1CLG484C
  • 高い衝撃と振動に耐えられる
  • 最大766MHzのシングルコアARM Cortex-A9 MPCore
  • SGMII <10/10>を備えた10/100/1000トライスピードギガビットイーサネットトランシーバー（PHY）
  • ボード間コネクタでアクセス可能なSGMII
  • MACアドレスEEPROM
  • USB 2.0高速ULPIトランシーバー
  • 1Gバイト（2 x 4 GBit）32ビット幅DDR3 SDRAM
  • 32MByte QSPIフラッシュメモリ
  • 4GByte eMMC：（最大32GByte）

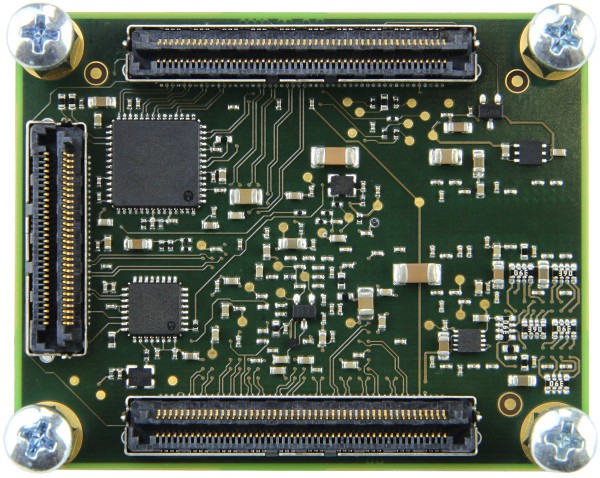

  • 2 x 100ピンおよび1 x 60ピンのかみそりビーム高速雌雄同体ターミナル/ソケットストリップ（標準4 mm）を備えたプラグオンモジュール
  • 152個のFPGA I/O（75 LVDSペアが可能）および14個のMIOがボード間コネクタで利用可能
  • オンボードの高効率DC-DCコンバーター
    • 4.0 A x 1.0 V電源レール
    • 1.5 A x 1.5 V電源レール
    • 1.5 A x 1.8 V電源レール
  • 温度補正リアルタイムクロック（RTC）
  • 3個のユーザーLED
  • システム管理と電源シーケンス
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • 有効なMACアドレスと2KシリアルEEPROM
  • 一意のシリアル番号を持つSHA-256認証チップ
  • 良好なシグナルインテグリティのための均等に広がった電源ピン
    • コストまたはパフォーマンスの最適化のためのその他のアセンブリオプションと、大量の価格はリクエストに応じて利用できます。顧客の設計によっては、追加の冷却が必要になる場合があります。

    納品物

    • 1 x TE0720-03-14S-1C Trenz Electronic 4 x 5 cmマイクロモジュール
    • 8 xネジ
    • 4 xボルト

    追加情報


    リンク



    製品名 価格(税別)
    TE0720-03-14S-1C ¥32,800販売終了
