TE0720-03-62I12GA


価格(税別)46,800円
在庫
納期販売終了品

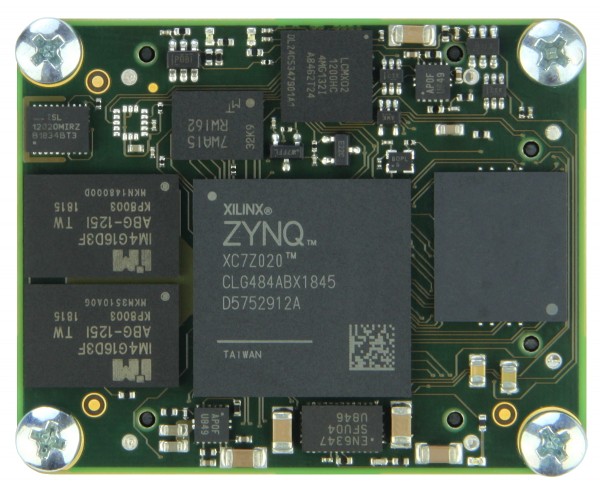

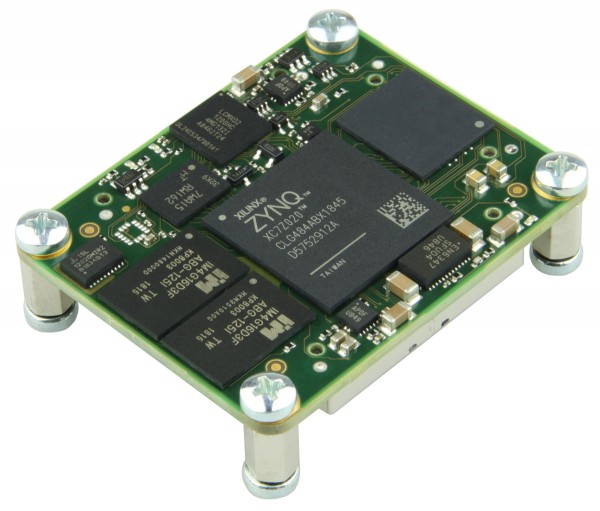

ザイリンクスZynq XC7Z020を搭載したSoCモジュール。 1 GB DDR3 SDRAM; 32 GB eMMC :; 4 x 5 cm

この商品はメーカーで取扱終了となっており、
後継機種 TE0720-03-62I33NA が存在します。
この製品は、TE0720-03-2IFC8の代替品です。すべての変更は製品変更通知（PCN）に含まれています。Trenz Electronic TE0720-03-62I12GAは、ザイリンクスZynq-7020 SoC、ギガビットイーサネットトランシーバー（物理層）、1GByte DDR3 SDRAM、構成および操作用の32MByteフラッシュメモリ、および強力なスイッチモード電源を統合した産業グレードSoCモジュールです。すべてのオンボード電圧用の電源。多数の構成可能なI/Oは、堅牢な高速スタッキングストリップを介して提供されます。これらはすべて、最も競争力のある価格で、クレジットカードよりも小さい小さな設置面積で提供されます。4 x 5 cmのフォームファクターのモジュールは、相互に完全に機械的および電気的に互換性があります。すべての部品は、-25〜+85°Cの温度範囲をカバーしています。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。この製品は常に在庫があるわけではありませんが、顧客の注文に応じて（オンデマンドで）生産されます。最小数量についてはお問い合わせください。

特徴

  • ザイリンクスZynq XC7Z020-2CLG484I
  • 高い衝撃と振動に耐えられる
  • デュアルコアARM Cortex-A9プロセッサ
  • 10/100/1000トライスピードギガビットイーサネットトランシーバー（PHY）
    • ボード間コネクタでアクセス可能なSGMII
  • 高度に統合されたフル機能の高速USB 2.0 ULPIトランシーバー
  • 32ビット幅の1GByte DDR3 SDRAM
  • 32MByte QSPIフラッシュメモリ（構成および操作用）
  • 32GByte eMMC：

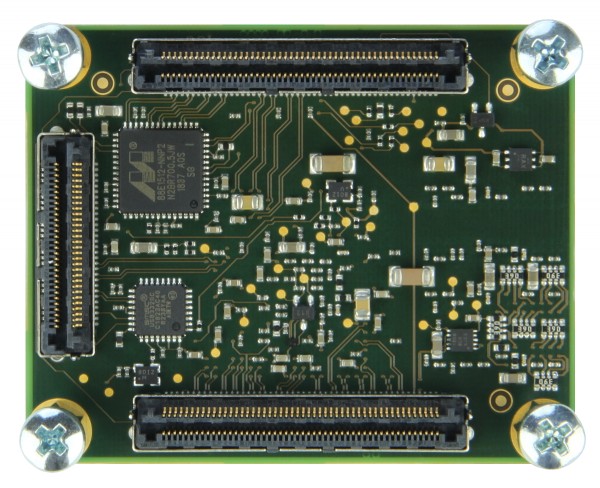

  • 2 x 100ピンおよび1 x 60ピンのレイザービーム高速雌雄同体ターミナル/ソケットストリップ（標準4 mm）を備えたプラグオンモジュール
  • 152ハイレンジ（HR）I/Oピン（75 LVDSペア可能）
  • 54個のマルチユースI/O（MIO）ピン
  • オンボードの高効率DC-DCコンバーター
    • 4.0 A x 1.0 V電源レール
    • 1.5 A x 1.5 V電源レール
    • 1.5 A x 1.8 V電源レール
  • システム管理と電源シーケンス
  • システムコントローラーCPLD
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • 有効なMACアドレスと2KシリアルEEPROM
  • RTC、温度補正済み
  • 3個のユーザーLED
  • 良好なシグナルインテグリティのための均等に広がった電源ピン
コストまたはパフォーマンスの最適化のためのその他のアセンブリオプションと、大量の価格はリクエストに応じて利用できます。顧客の設計によっては、追加の冷却が必要になる場合があります。

納品物

  • 1 x TE0720-03-62I12GA SoCモジュールとXilinx Zynq XC7Z020-2CLG484I FPGA、4 x 5 cm
  • 8 xネジ
  • 4 xボルト

追加情報


リンク



製品名 価格(税別)
TE0720-03-62I12GA ¥46,800販売終了
