TE0722-02


価格(税別)10,260
在庫
納期販売終了品

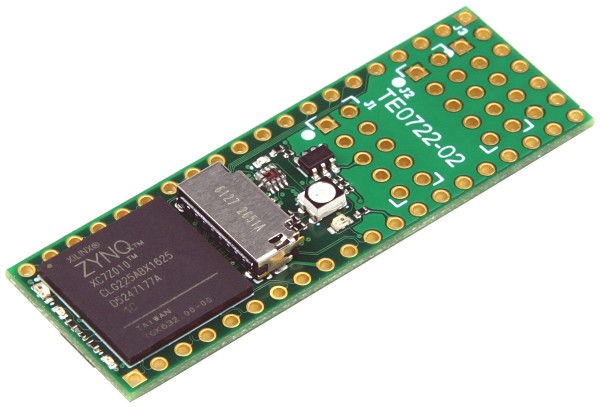

DIPFORTy1"ソフトプロペラ"ザイリンクスZynq-7010および16MByteフラッシュを使用

この商品はメーカーで取扱終了となっており、
後継機種 TE0722-03-41C-4-A が存在します。
この製品は、TE0722-01の代替品です。新しい改訂によるすべての変更は、製品変更通知(PCN)に含まれています。DIPFORTy1「ソフトプロペラ」は、ザイリンクスZynq-7010、FPGAおよびプロペラになるのに十分なロジックゲートを備えたデュアルコアARM A9 +プロセッサを含むシステムオンチップに基づいています。ボードには、構成に使用される16Mバイトのフラッシュもあり、すべてがPropeller互換のDIP 40ピン配置に適合します。 DIPFORTy1 "Soft-Propeller"は、これまでに作られた最も低コストのZynqベースのモジュールであり、既存のベースおよびプロジェクトボードを使用できる最初のZYNQモジュールです(Parallax Propellerチップの互換性)。これらはすべて、最も競争力のある価格で、コンパクトな1.8 x 5.1 cmのフォームファクターに収められています。すべての部品は、少なくとも0°Cから+70°Cの商用温度範囲です。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクスZynq-7 XC7Z010-1CLG225C
    • 16MByte SPIフラッシュ(プライマリブート)
    • 33.333 MHzクロック(MEMSオシレーター)
    • デュアルコアARM A9 +
  • DIP40フォームファクター
    • ソケットピンまたはピンヘッダー用の2 x 20の穴
    • サイズ:18 x 51 mm
  • ユーザーがアクセス可能なPL I/Oの合計:46(+3入力のみ)
    • DIP40ヘッダーピン:34 I/O
    • XMOD J1:6 I/O
    • XMOD J2:JTAG + 2 I/O(または3入力+ 2 I/O)
    • XMOD J3:4 I/O
  • 3.3 V単電源
  • RGB LED(PL I/O接続)
  • 「完了」LED(極性を反転)
  • ユーザーLED(ARM CPU MIO GPIO)
  • MicroSDカードソケット(MIO、ZYNQセカンダリブートメディア)
  • Sil1143近接および周囲光センサー
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

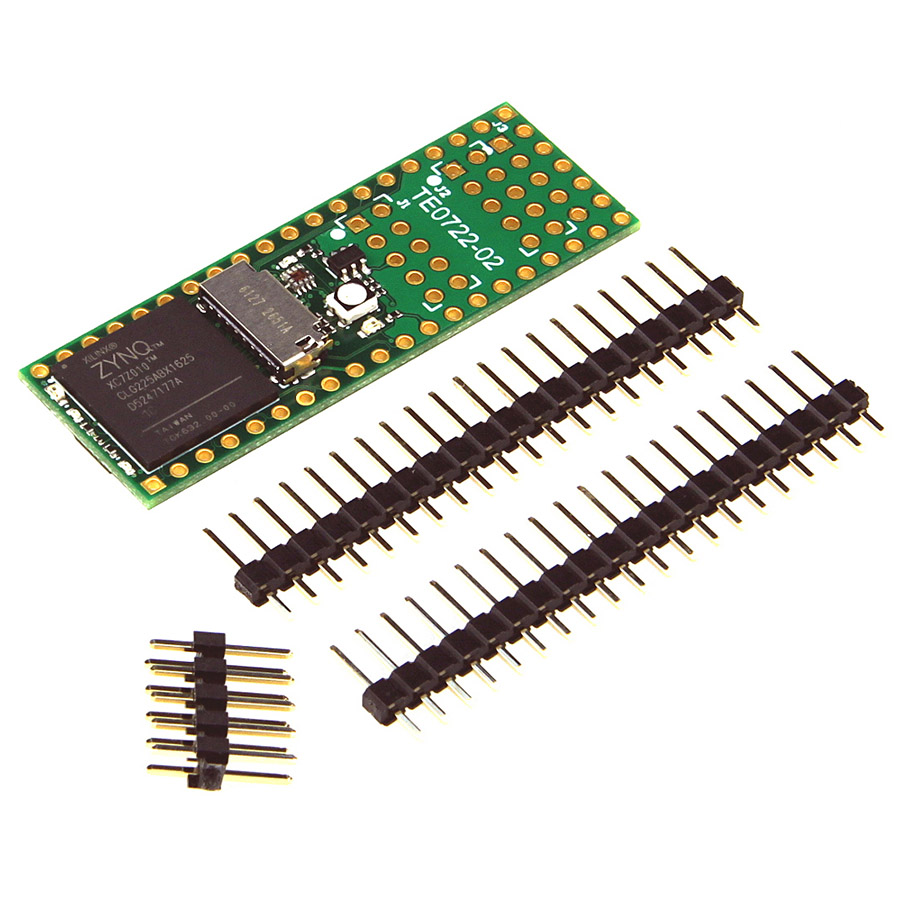

納品物

  • 1 x TE0722-02
  • 1 xピンヘッダー、2列、10ピン、ストレート
  • 2 xピンヘッダー、単列、20ピン、ストレート

追加情報


リンク



製品名 価格(税別)
TE0722-02 ¥10,260販売終了
