TE0783-01-045-2I

価格(税別)	272,800円
在庫
納期	販売終了品

ザイリンクスZynq Z-7045を使用した高性能SoM。 PSとPLの両方のメモリ

この商品はメーカーで取扱終了となっており、
後継機種 TE0783-02-045-2I が存在します。

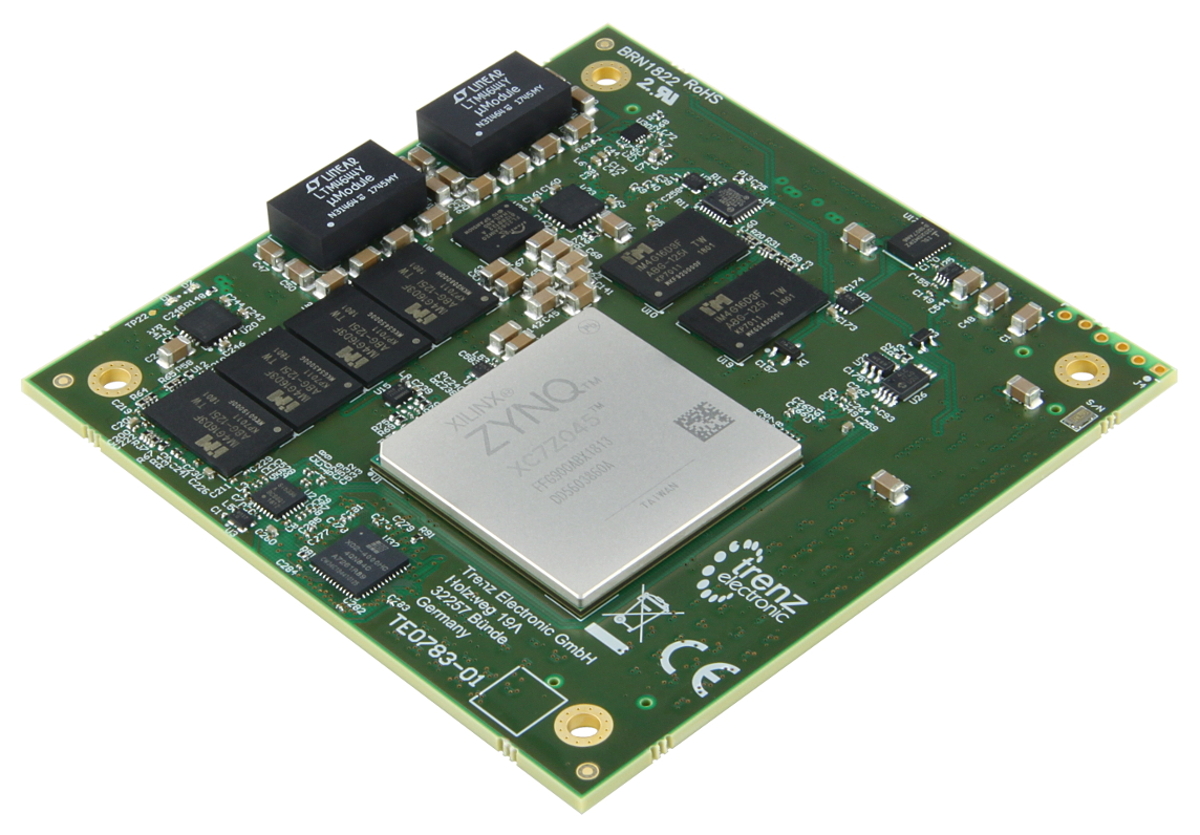

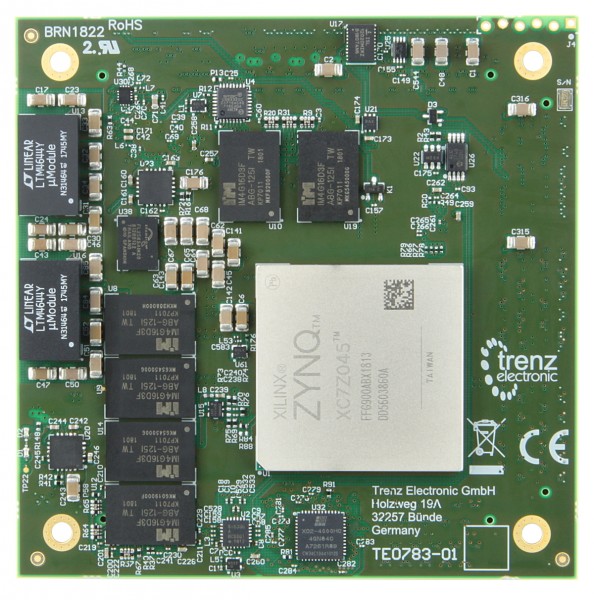

Trenz Electronic TE0783-01-045-2Iは、PS、2GByteに接続された1GByte RAM（32ビット幅DDR3）を備えたザイリンクスZynq-7000 SoC（XC7Z045またはXC7Z100）に基づく高性能、産業グレードのSoM（システムオンモジュール）です。 PLに接続されたRAM（64ビット幅DDR3）、4GByte eMMC、16 GTX高性能トランシーバーレーン、構成と操作用の32MByte QSPIフラッシュメモリ、およびすべてのオンボード電圧用の強力なスイッチモード電源。堅牢な高速スタッキングストリップを介して、多数の構成可能なI/Oが提供されます。これらすべてを、最も競争力のある価格で8.5 x 8.5 cmのフォームファクターに収めています。すべての部品は、少なくとも-40°C〜+ 85°Cの工業用温度範囲です。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

ザイリンクスZynq-7000 XC7Z045-2FFG900I SoC
衝撃と高い振動に耐える
デュアルARM Cortex-A9 MPCore
- PSに接続された1GバイトのRAM（32ビット幅のDDR3）
- PLに接続された2GバイトRAM（64ビット幅DDR3）
- 32MByte QSPIフラッシュメモリ
- Hi-Speed USB 2.0 ULPIトランシーバーPHY
- ギガビット（10/100/1000 Mbps）イーサネットトランシーバーPHY
- 4GByte eMMC（オプションで最大64GByte）
ラティスMachXO2 HC 4000システムコントローラーCPLD
- 40のGPIOがB2Bコネクタでユーザーに利用可能
MACアドレスEEPROM
シリアルユーザーEEPROM
温度補正RTC（リアルタイムクロック）
GTXトランシーバークロック用のSi5338AプログラマブルクワッドPLLクロックジェネレーター
3 x 160ピン高速ストリップ付きプラグオンモジュール
- 16 GTX高性能トランシーバー
- 4x GTトランシーバークロック入力
- 166 FPGA I/O（83 LVDSペア）
オンボードの高効率スイッチモードDC-DCコンバーター
システムマネジメント
eFUSEビットストリーム暗号化
AESビットストリーム暗号化
良好なシグナルインテグリティのための均等に広がった電源ピン
ユーザーLED

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

1 x TE0783-01-045-2I Zynq-7000搭載モジュール上のTrenz電子システム

追加情報

メーカー品番: TE0783-01-045-2I
Trenz Electronic TE0783 Wiki
サポートフォーラム
