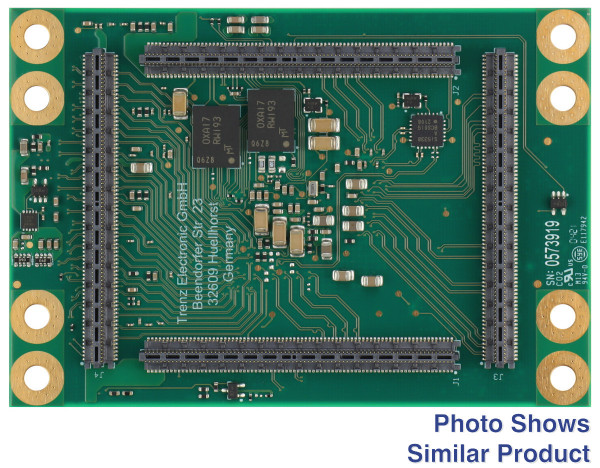

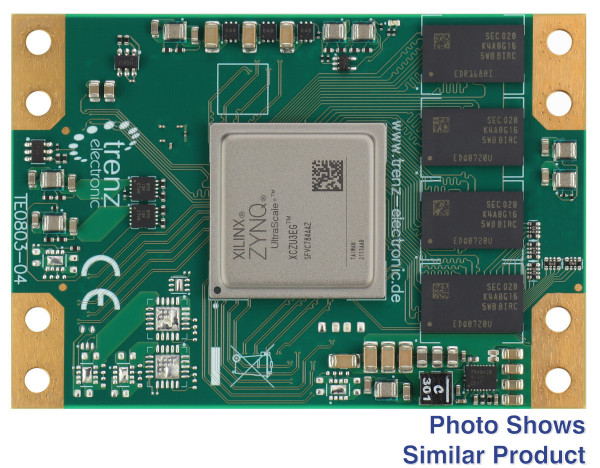

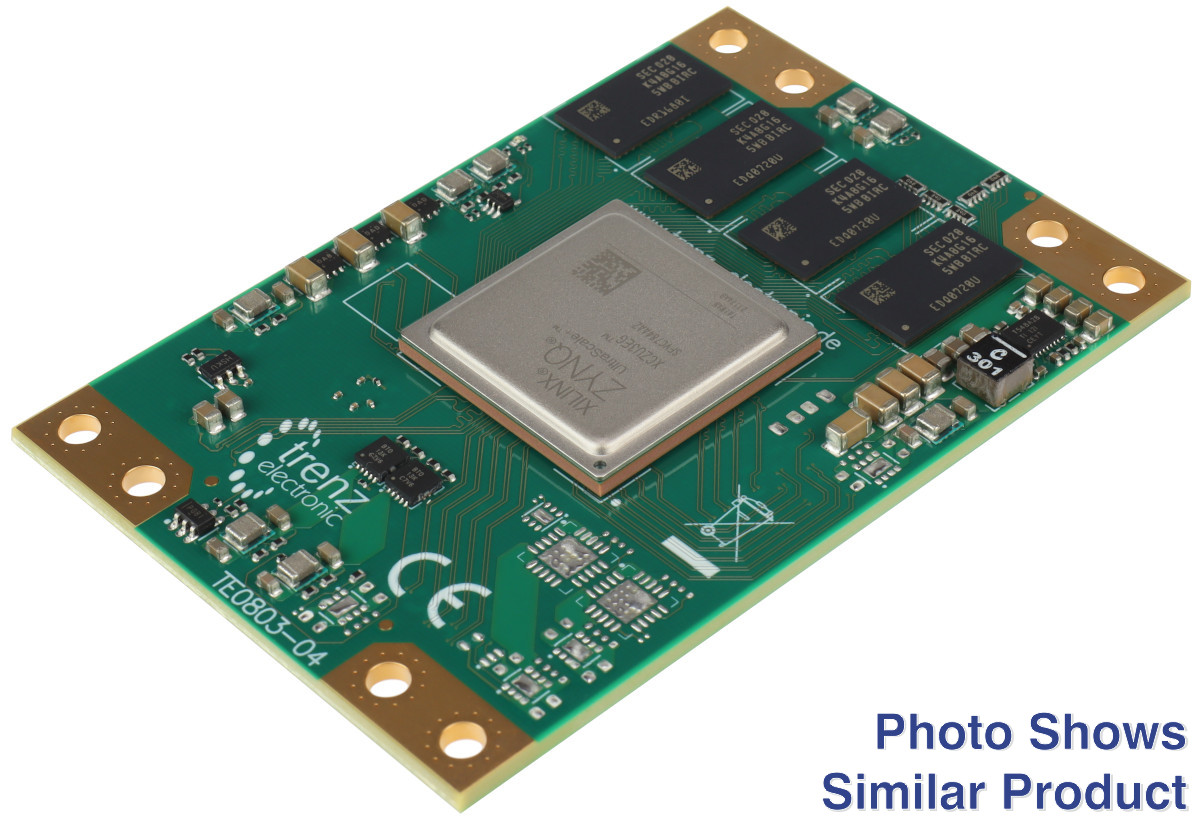

TE0803-04-5DI81-A


価格(税別)193,800円
在庫
納期販売終了品
ザイリンクス Zynq UltraScale+ ZU5EV-1I を搭載した MPSoC モジュール。 4GB DDR4; 5.2×7.6cm

この商品はメーカーで取扱終了となっており、
後継機種 TE0803-04-5DI21-A が存在します。
こちらの商品は常時在庫しておりませんので、受注生産（受注生産）となります。この製品の前身は TE0803-04-5DI21-Aです。すべての変更は 製品変更通知 (PCN)にあります。注: シリアル番号が 732326 より大きいモジュールの製品改造。製品変更通知 (PCN)。Trenz Electronic TE0803-04-5DI81-A は、ザイリンクス Zynq UltraScale+ と ZU5EV、4G バイト DDR4 SDRAM、構成と操作用の 128M バイト フラッシュ メモリ、強力なスイッチ モード電源を統合した産業用グレードの MPSoC モジュールです。すべてのオンボード電圧の供給。堅牢な高速スタッキング接続を介して、多数の構成可能な I/O が提供されます。これらすべてが、5.2 x 7.6 cm の小さな設置面積で、最も競争力のある価格で提供されます。これらの高密度統合モジュールは、クレジット カードよりも小さく、いくつかのバリエーションで利用できます。すべての部品は、少なくとも -40°C ～ +85°C の工業用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクス Zynq UltraScale+ XCZU5EV-1SFVC784I
  • ZU5EV、784 ピン パッケージ
  • 寸法：5.2×7.6cm
  • 4 x 160 ピン B2B コネクタを備えたプラグオン モジュール
  • 衝撃や高振動に強い
  • Skyline ヒート スプレッダー用の 3 mm 取り付け穴
  • 4GB（64ビット）幅のDDR4 SDRAM
  • 128MByte QSPI ブート フラッシュ デュアル パラレル
  • MAC アドレス用の 2 Kbit シリアル EEPROM
  • 48 個の高密度 (HD) I/O (2 バンク)
  • グラフィック プロセッシング ユニット (GPU) + ビデオ コーデック ユニット (VCU)
  • ユーザー I/O
    • 65 x 多目的 I/O (MIO)
    • 156 個の高性能 (HP) I/O (3 バンク)
    • シリアル トランシーバー: 4 x PS-GTR、4 x PL-GTH
    • プログラマブル 4 チャネル PLL クロック ジェネレータ
  • ボード上のすべての電源、単一の 3.3 V 電源が必要
  • 良好なシグナル インテグリティのために電源ピンを均等に配置
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0803-04-5DI81-A Trenz Electronic MPSoC モジュール (Xilinx Zynq UltraScale+ ZU5EV 搭載)

追加情報


リンク



製品名 価格(税別)
TE0803-04-5DI81-A ¥193,800販売終了
